常用保護電路器件，你都會用了嗎?

　　01

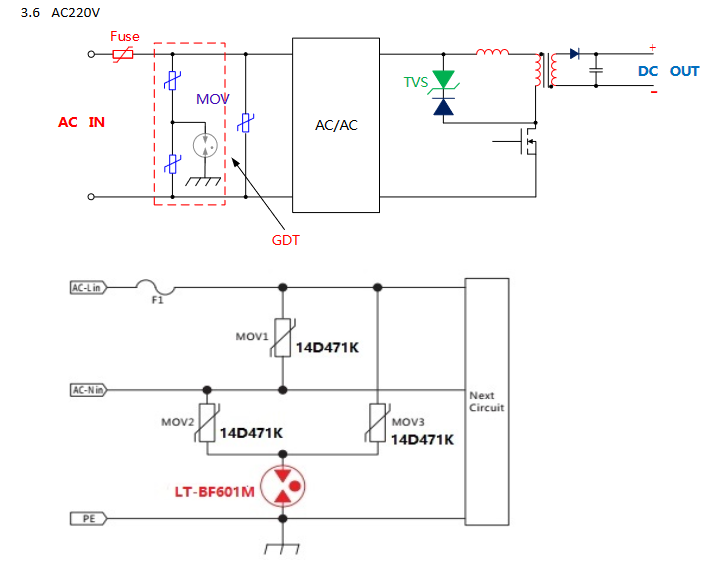

　　三重保護模型

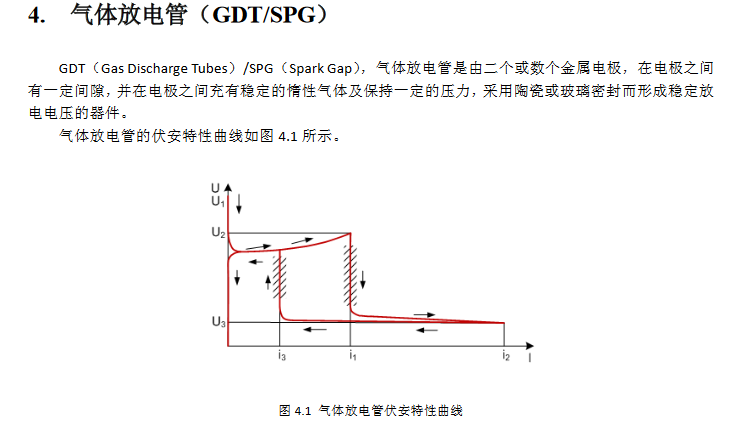

　　陶瓷氣體放電管選型要點：

　　1)直流擊穿電壓要高于線路的正常工作電壓，并留有一定的余量。

　　2)GDT的通流量應根據防雷電路的設計指標來定，GDT通流量需大于防雷電路設計的通流容量。

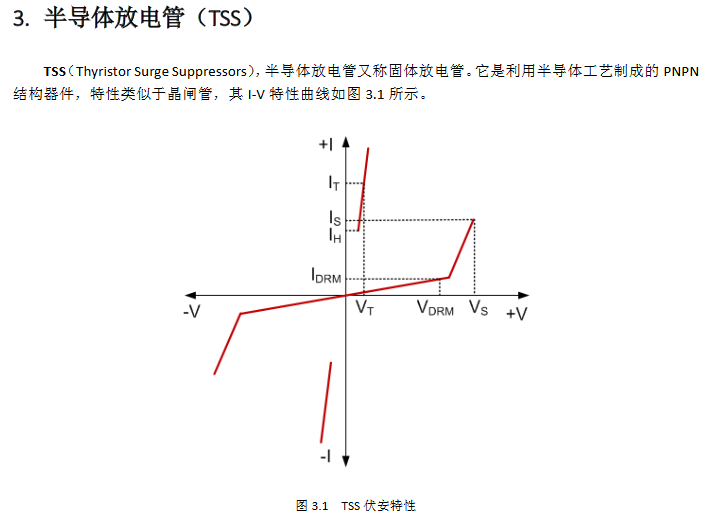

　　半導體放電管選型要點：

　　1)信號接口的電平要低于Vs，并留有一定的余量;

　　2)根據要過浪涌的等級來選擇不同通流量的TSS;

　　3)電路的正常工作電流不能高于TSS的保持電流;

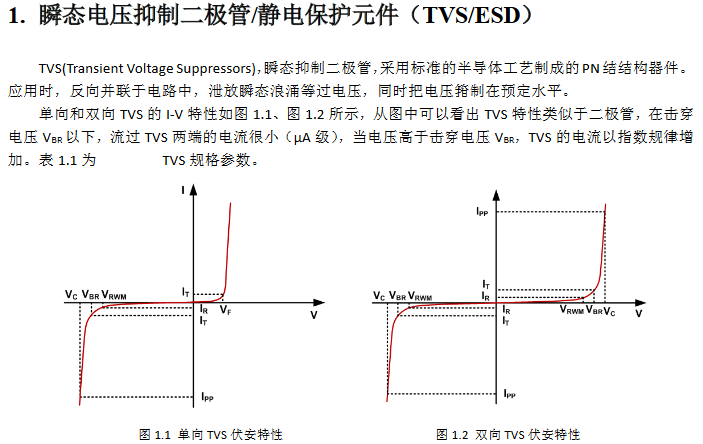

　　TVS二極管選型要點：

　　1)TVS管的反向擊穿電壓要高于電路的正常工作電壓，并留有一定的裕量;

　　2)根據不同的應用接口選擇使用雙向還是單向的TVS;

　　3)TVS的最大箝位電壓VC應小于被保護電路的損壞電壓;

　　4)根據要過的浪涌等級來選擇不同功率的TVS;

　　5)高頻信號電路中，應選低結電容的TVS管;

　　ESD靜電保護器件選型要點：

　　1.計算接口信號幅值的范圍來確定ESD器件的工作電壓;

　　2.根據信號類型決定使用單向或者雙向ESD器件;

　　3.根據信號速率決定該接口能承受的最大寄生電容;

　　4.根據電路系統的最大承受電壓沖擊，選擇適合的鉗位電壓;

　　5.確保ESD器件可達到或超過IEC 61000-4-2 level4。

　　02

　　限壓特性選擇

　　截止電壓 ≥ 正常工作最大電壓 (保證器件不會在正常工作時損壞)

　　最大箝位電壓 ≤ 系統最大耐壓 (器件在脈沖狀態時可有效的保證后級不會損壞)

　　功率/最大箝位電壓 ≤ 外界干擾所產生的最大脈沖電流 (器件自身不會被脈沖損壞)

　　擊穿電壓下限 ≥ 正常工作最大電壓(保證器件不會在正常工作時損壞)

　　脈沖擊穿電壓 ≤ 系統最大耐壓 (器件在脈沖狀態時可有效的保證后級不會損壞)

　　通流量 ≤ 外界干擾所產生的最大脈沖電流(器件自身不會被脈沖損壞)
