零歐姆電阻又稱為跨接電阻器，是一種特殊用途的電阻，零歐姆電阻并非真正的阻值為零，歐姆電阻實際是電阻值很小的電阻。

　　電路板設計中兩點不能用印刷電路連接，常在正面用跨線連接，這在普通板中經?？吹?，為了讓自動貼片機和自動插件機正常工作，用零電阻代替跨線。

　　零歐姆電阻的作用

　　零歐姆電阻的作用總結可以包括以下作用：

　　在電路中沒有任何功能，只是在PCB上為了調試方便或兼容設計等原因。

　　可作跳線使用，避免用跳針造成的高頻干擾(成為天線)。

　　在匹配電路參數不確定的時候，以零歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。

　　零歐姆電阻實際是電阻值很小的電阻，想測某部分電路的耗電流的時候，接零歐姆電阻，接上電流表，這樣方便測耗電流，可用于測量大電流。

　　在布線時，如果實在布不過去了，也可以加一個零歐的電阻。

　　在高頻信號下，充當電感或電容。(與外部電路特性有關)電感用，主要是解決EMC問題。如地與地，電源和IC Pin間。

　　單點接地，指保護接地、工作接地、直流接地在設備上相互分開，各自成為獨立系統。

　　做電路保護，充當?shù)统杀救劢z(圈圈USB電路中以零歐0603電阻充當USB過流保護)由于PCB上走線的熔斷電流較大，如果發生短路過流等故障時，很難熔斷，可能會帶來更大的事故。

　　由于零歐電阻電流承受能力比較弱(其實零歐電阻也是有一定的電阻的，只是很小而已)，過流時就先將零歐電阻熔斷了，從而將電路斷開，防止了更大事故的發生。有時也會用一些阻值為零點幾或者幾歐的小電阻來做保險絲。不過不太推薦這樣來用，但有些廠商為了節約成本，就用此將就了。

　　在數字和模擬等混合電路中，往往要求兩個地分開，并且單點連接。我們可以用一個零歐的電阻來連接這兩個地，而不是直接連在一起。這樣做的好處就是，地線被分成了兩個網絡，在大面積鋪銅等處理時，就會方便得多。附帶提示一下，這樣的場合，有時也會用電感或者磁珠等來連接。

　　配置電路，一般產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用零歐電阻代替跳線等焊在板子上。

　　如何選擇零歐姆電阻

　　零歐姆電阻可以承受多少電流?　設計電路經常要用零歐姆電容，一般根據線路電流來選擇電阻額定功率，那零歐姆一般選多少合適?

　　一般的零歐姆電阻的實際阻值在50毫歐左右+-5%的偏差。所以根據額定功率，你就可以計算出來，它的額定電流了。

　　0402 1/16W：1/16=I*I*0.05 即I=1.118A

　　0603 1/8W：1/8=I*I*0.05 即I=1.58A

　　0805 1/4W：1/4=I*I*0.05 即I=2.236A

　　對于每種封裝的零歐姆電阻具體可以通過多大的電流，還需要根據電阻在PCB板上的散熱情況來決定。

　　下面分別測試了0603、0805、1206三種封裝下，通過的電流和電阻兩端之間的電壓的關系?？梢钥吹饺N封裝的電阻都在電流實際超過6A之后，電壓開始快速上升。

　　測試零歐姆電阻最大流經電流：

　　測試示意圖

　　這說明電阻的溫度也急劇增加，導致功耗也大幅度增加。0603電阻在電流增加到11.5A時燒毀，0805電阻在電流增加到12A時燒斷，1206的電阻在12A時沒有燒毀。

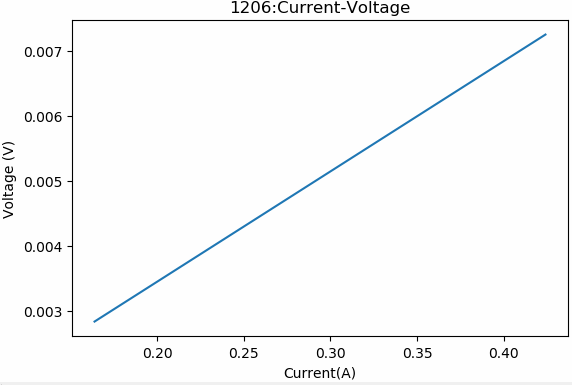

　　0603封裝零歐姆電阻電流與電壓之間的曲線

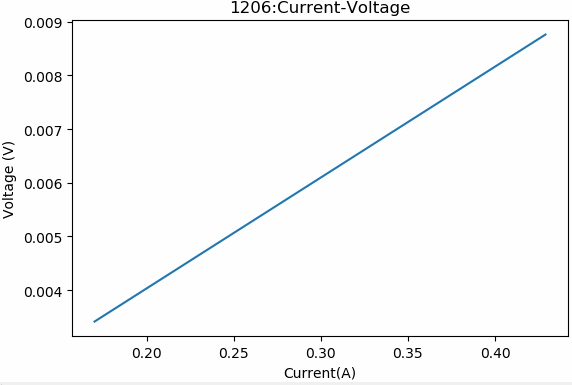

　　0805封裝零歐姆電阻電流與電壓之間的曲線

　　1206封裝零姆電阻電流與電壓之間的曲線
