今天主要是關于：PCB 環形圈

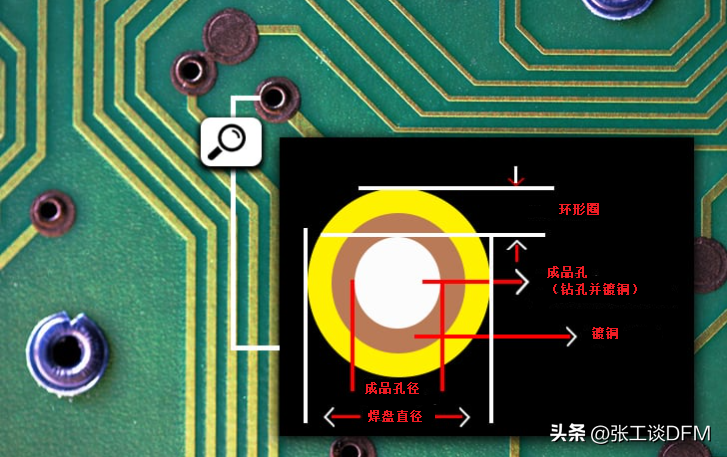

　　一、PCB環形圈是什么?

　　環形圈是指PCB上類似甜甜圈的圓形金屬焊盤，內孔用于插入電線或者元件引腳，焊接后，環形圈與插入內孔的元件引腳建立連接，從而實現PCB 上各個元件之間的電氣連接。

　　環形圈的設計和制造質量對于PCB穩定可靠的電氣連接至關重要。

　　PCB環形圈

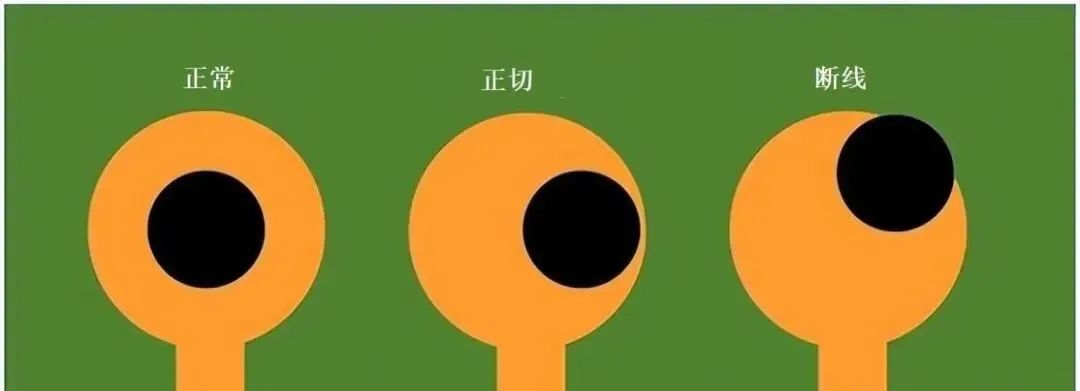

　　二、PCB環形圈可能的形式

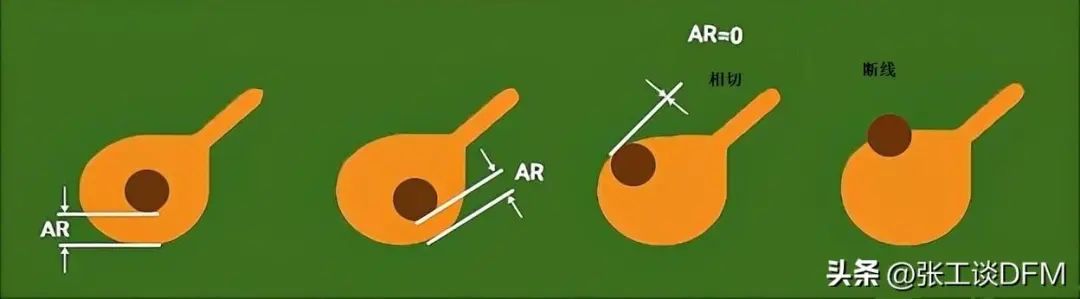

　　有時候，鉆孔沒有位于焊盤的中心，當內環接觸焊盤邊緣時，相切，如果已經斷線了就是沒有環繞環。具體的如下所示：

　　1、正常

　　當過孔位于焊盤的中心或在指定的限制區域內時，可以將其視為良好的過孔。正常的過孔將形成完整的環形圈并提供良好的電連接。

　　2、相切

　　當鉆頭未與標記對齊時，完成的過孔將偏離中心并更靠近焊盤的一側。當通孔的一部分接觸焊盤邊緣時，就會出現相切。

　　3、斷線

　　斷線是指過孔明顯偏離并可能最終超出焊盤邊界的情況。

　　在PCB設計或制造過程中，應該要避免相切和斷線的情況。

　　環形圈的正切和斷裂是由于PCB廠商使用的鉆頭具有一定公差。如果PCB設計不能允許相切或者斷線，就需要與PCB廠商協商，最后滿足PCB設計的要求。

　　三、如何計算環形圈的尺寸?

　　1、環形圈外環尺寸

　　理想情況下：外層環形環(OAR)=(外層焊盤直徑-鍍層孔徑)/2

　　實際情況：鍍層孔徑 = 成品孔徑 + 0.10mm(對于所有 PTH)+0.00mm(對于所有 NPTH)。

　　案例：銅焊盤厚度為 0.60mm、成品孔徑為 0.30mm (PTH) 時 IAR 的計算：

　　OAR=[0.60mm–(0.30mm+0.10mm)]/2=0.10mm

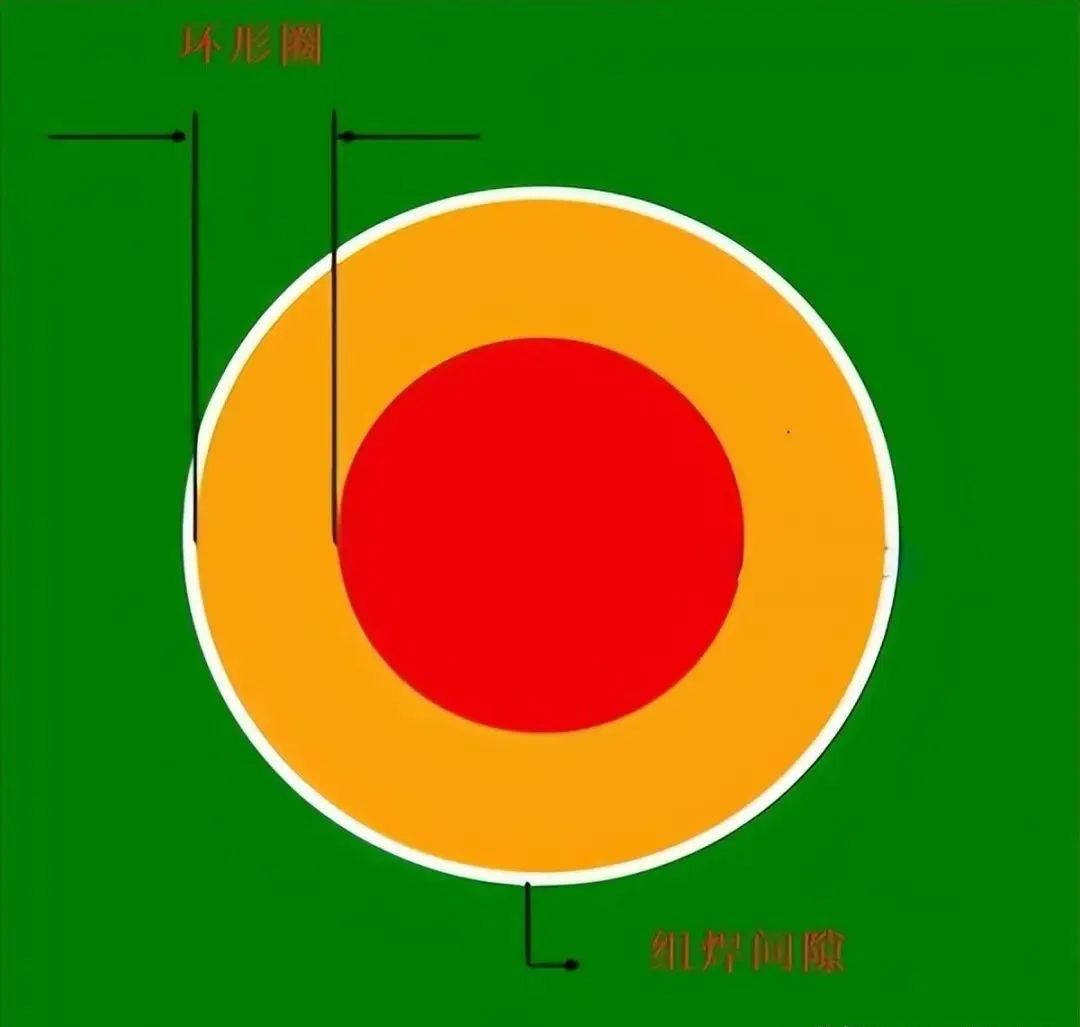

　　外層環形圈

　　2、內環

　　理想情況下：內層環形環(IAR)=(內層焊盤直徑-電鍍孔直徑)/2

　　實際情況下：電鍍孔直徑品孔徑 + 0.10mm(對于所有 PTH)，+0.00mm(對于所有 NPTH)

　　案例：0.50mm 銅焊盤和 0.20mm 成品孔尺寸直徑 (PTH) 上 IAR 的計算

　　IAR=[0.50mm–(0.20mm+0.10mm)]/2=0.10mm

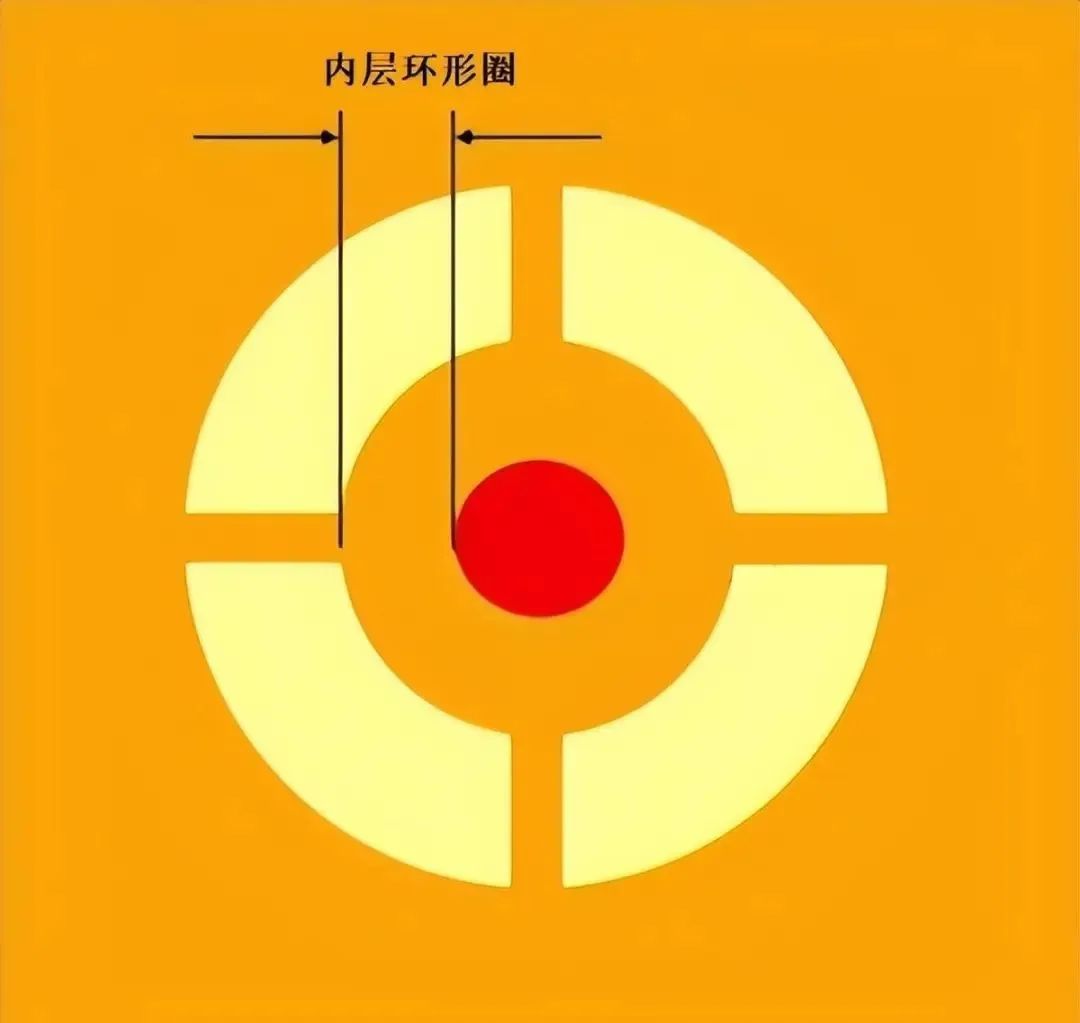

　　內層環形圈

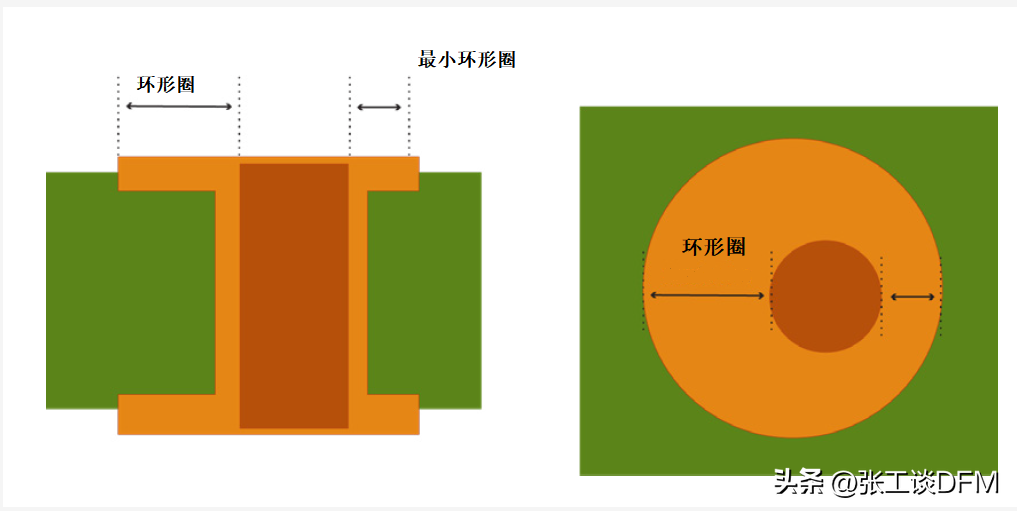

　　四、最小環形圈

　　PCB上的最小環形圈(AR)指焊盤邊緣和電鍍通孔邊緣之間的最小銅量。最小環形圈寬度應大于或等于 PCB 設計中定義的值。

　　最小環形圈

　　當環形圈小于規定的寬度時，部件的附著可能會受影響，還有可能會導致焊盤破裂。在這種情況下，電路進入焊盤，從而最小化電路的載流能力。

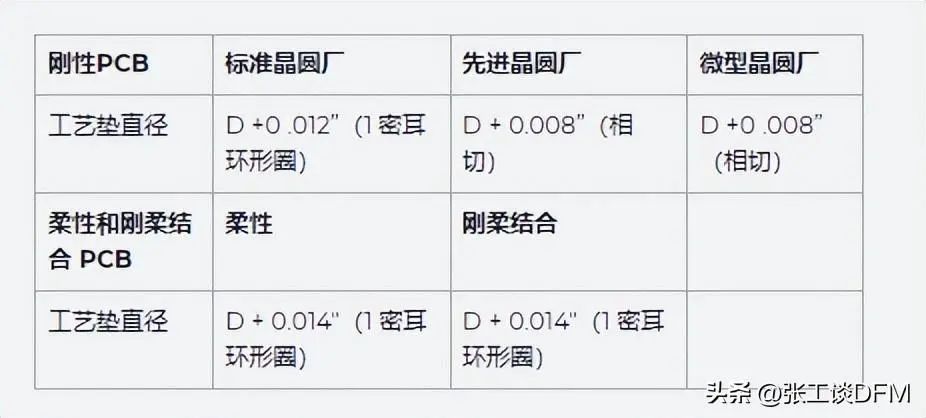

　　下表列出了剛性、柔性和剛?cè)峤Y(jié)合 PCB 的環形圈尺寸：

　　有時，電路板上的走線需要連接到另一層。在這種情況下，走線最終會出現在焊盤上。焊盤上的通孔有助于走線從該焊盤移動并連接另一層。

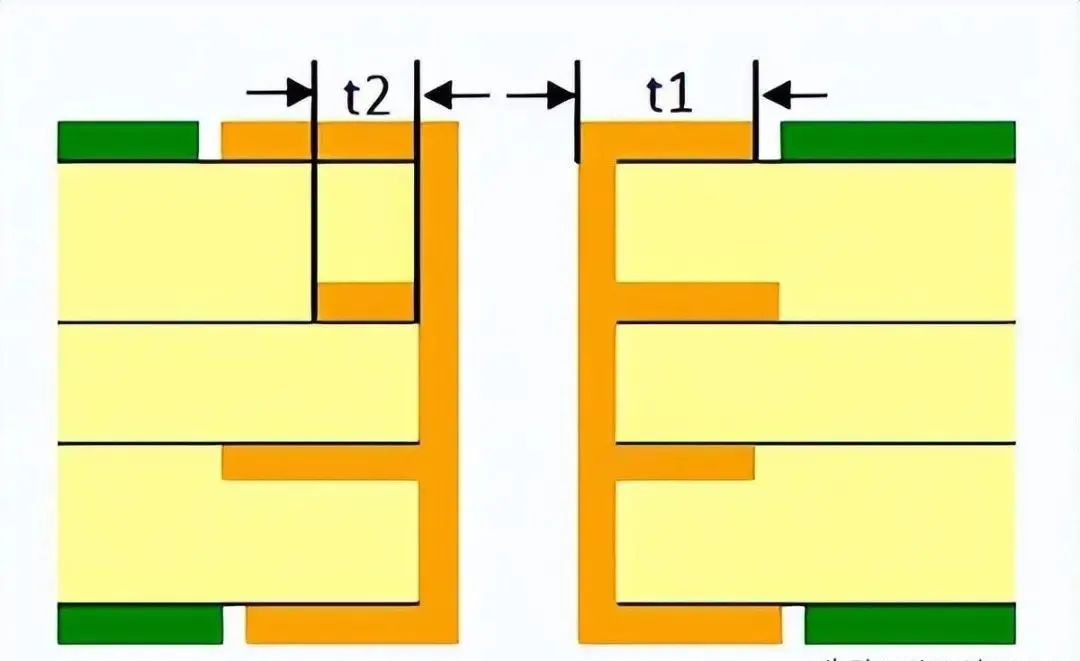

　　最小環形圈

　　t1：外層最小環圈，成品板上必須>=0.05mm 。

　　t2：內層最小環圈，成品板上必須>=0.01mm 。

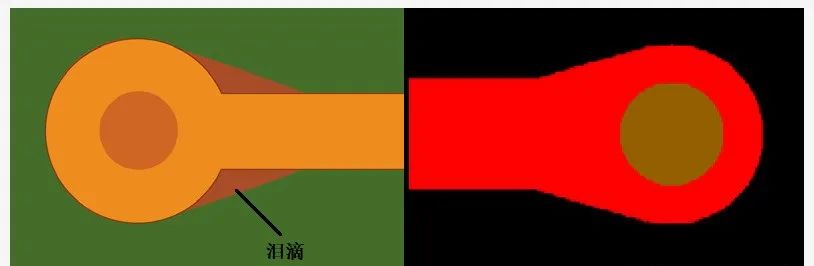

　　五、淚滴形圓環

　　淚滴主要用于修復破壞的過孔，并且加強電氣連接。當導通孔在導體和焊盤連接處斷開是，在導通孔周圍添加銅可以重新建立斷開的連接，可以修復短路，確保信號仍然可以到達本來需要到達的地方。

　　淚滴形圓環

　　以上就是關于 PCB環形圈 的簡單介紹。
