開關電源在整個電路設計中極其重要，涉及到的理論知識也很多，在設計的時候要考慮到很多地方，這一章主要簡單的介紹一下開關電源的一些基礎的知識。

　　一、開關電源是什么?

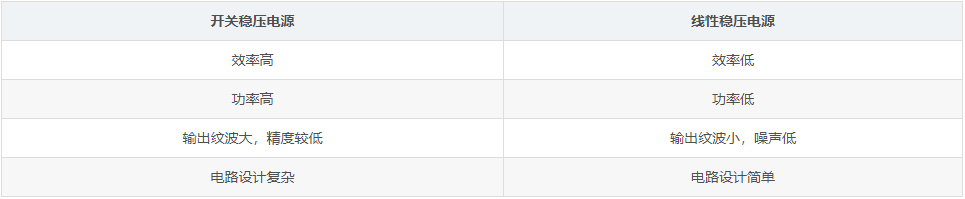

　　在電路設計中，我們常把穩壓電源分成兩類：開關穩壓電源與線性穩壓電源。開關穩壓電源，顧名思義就是 通過高頻率的“開關” 來控制輸出的電源。線性穩壓電源，顧名思義就是通過線性元件來控制輸出的電源。兩者對比優劣勢：

　　開關電源由于內部電路不斷開關作用，導致其輸出紋波大，很容易產生電磁干擾問題。

　　二、工作原理

　　1.電路構成

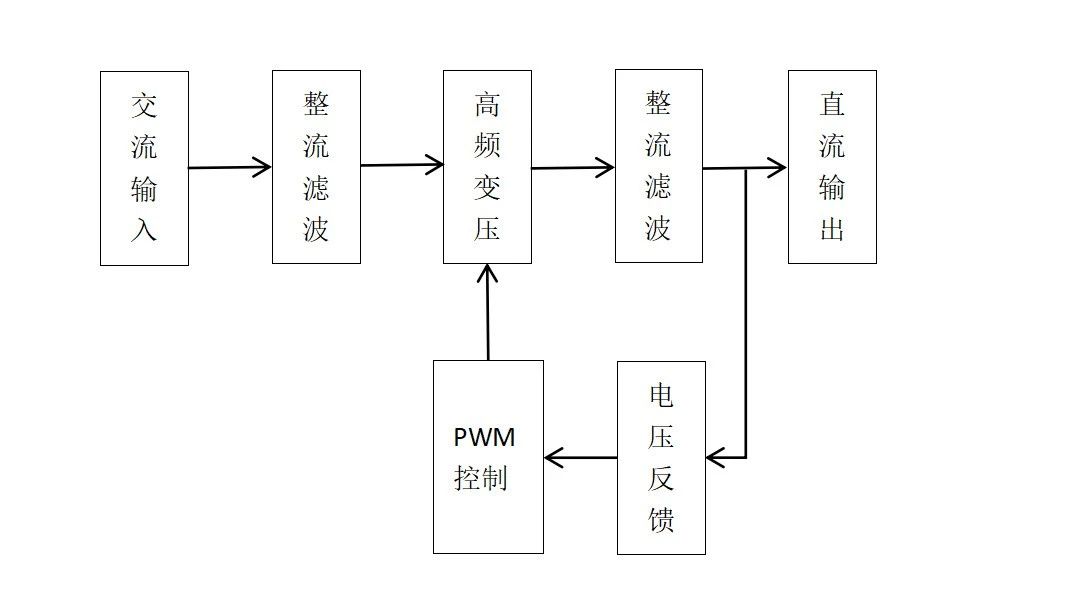

　　開關電源主要由以上幾部分組成，核心部分為反饋回路，通過電壓反饋回路來調整輸出電壓，從而達到穩定輸出。2.拓?fù)浣Y(jié)構

　　這里主要講幾種常接觸到的基礎拓?fù)浣Y(jié)構，比如Buck，boost，正反激這些。1.Buck降壓式開關電源

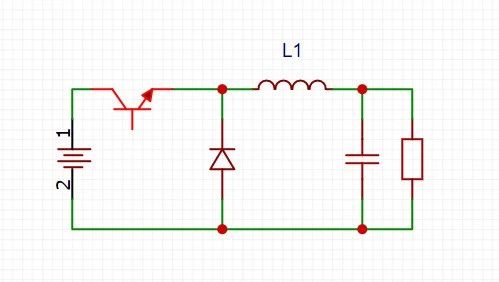

　　拓?fù)浣Y(jié)構分析：①三極管Q導通，電流從電源流經電感L1后給電容和負載供電，此時電感L1儲能，此時電路可以簡化為下圖

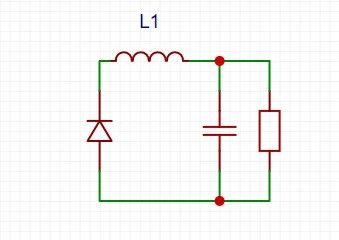

　?、谌龢O管Q斷開，由于電感釋放存儲的能量，充當電源給負載供電，此時電路可以簡化為下圖

這樣的話我們就可以通過控制三極管導通時間來控制輸出大小。2.Boost升壓式開關電源

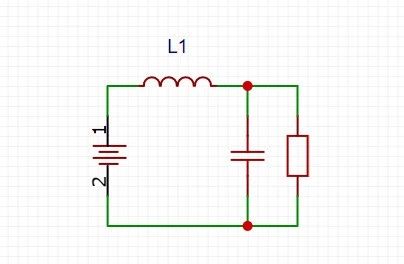

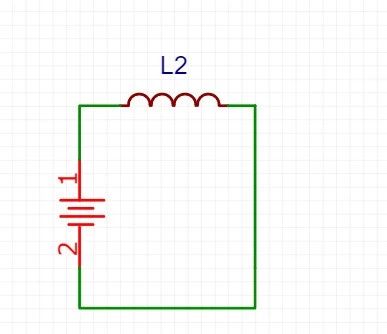

　　拓補分析：①三極管導通時，電感不斷充電，負載通過電容供電，電路可以簡化為下圖所示

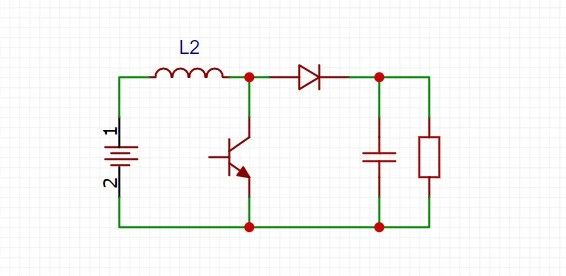

　?、谌龢O管截至?xí)r，電感由于電流保持特性，不會里面斷開為0，而是會給后面的負載供電，這時候負載兩端的電壓等于電感及電源相加的電壓。

　　這樣，當電感放電完畢后我們立馬導通三極管Q對電感進行儲能，這時負載通過電容供電，如此反復循環通過調整三極管的導通時間就可以控制輸出電壓。3.Buck-Boost升降壓式開關電源

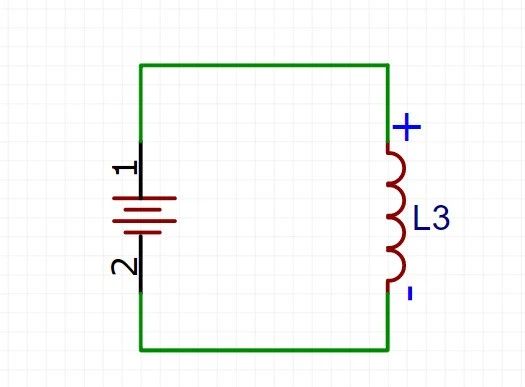

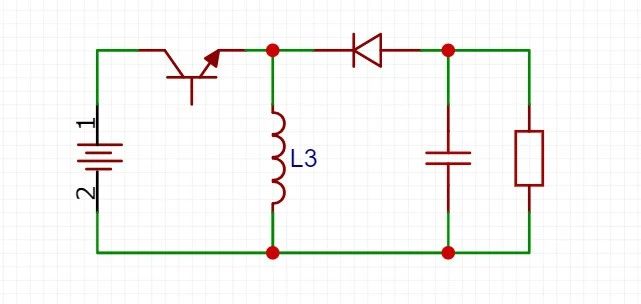

　　拓?fù)浞治觯孩佼?dāng)三極管Q導通時，由于二極管的單向?qū)ㄌ匦?，電源流?jīng)電感后回到電源，電感充電，此時電路可以簡化為下圖

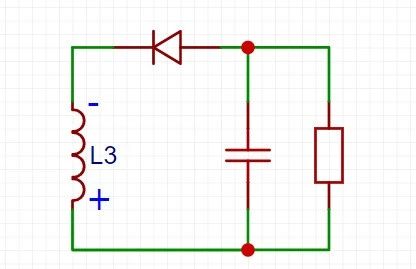

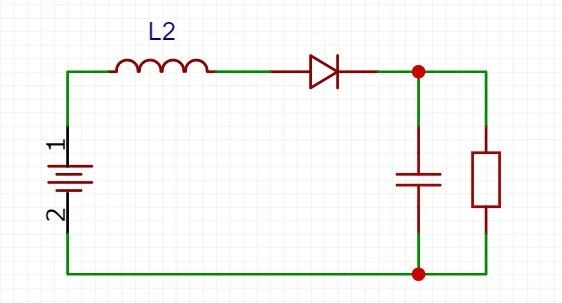

　?、诋?dāng)三極管截至?xí)r，電感由于電流保持特性，此時電感需要釋放能量，負載通過電感供電，電路圖可以簡化為下圖所示。

　　4.單端正激式開關電源

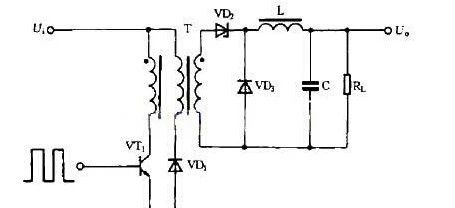

　　當三極管VT1導通時，變壓器初級繞組上正下負，次級繞組感應電壓上正下負，二極管VD2導通，電感L儲能后向負載供電;當三極管VT1截至?xí)r，二極管VD2截至，電感釋放能量，通過二極管VD3形成回路給負載供電。5.單端反激式開關電源

　　當三極管S1導通時，變壓器初級繞組感應電壓為上正下負，二極管D1截至，初級繞組儲能;當三極管S1截至?xí)r，變壓器T初級繞組中儲存的能量通過次級繞組給后級電路供電。，使用成本低，但是輸出的紋波較大?？偨Y(jié)本章節主要簡單了解了一下開關電源的一些基本知識，然后介紹了開關電源幾種常用的拓?fù)浣Y(jié)構，都是比較簡單的知識
