幾乎所有的電子元器件，特別是半導體芯片對電壓都是敏感的，也就是說當前級電源供給后級元器件或電路模塊的電壓超過后級所允許的最大電壓值時，后級器件或電路將無法正常工作，甚至徹底被損壞。因此，通過過壓保護措施限制供電電壓顯得非常重要。過壓保護是指當被保護的電路電壓超過預定的最大值時，使電源斷開或使受控設備電壓降低的一種保護機制。

　　設計任務

　　直流電源電壓Us變化范圍為12V～36V，負載(Load)最大工作電壓為30V(Voltage<=30V)，如果電源直接供給負載，那么負載將不能正常工作或被損壞(圖1)。

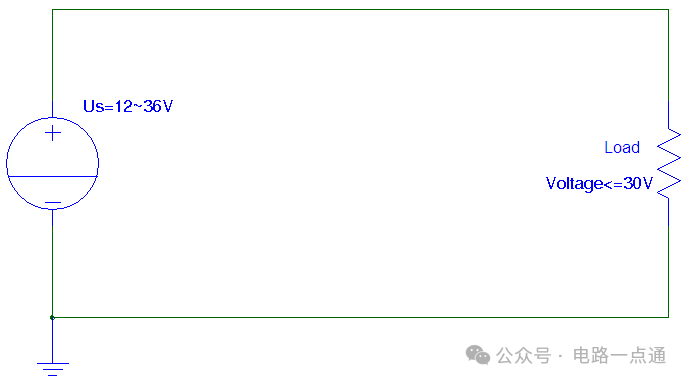

　　圖1.電源電壓與負載電壓不匹配

　　設計一個過壓保護電路，當電源電壓大于等于30V時，受控開關關斷，切斷電源對負載的供電，以保護負載不因過壓而損壞。當電源電壓小于30V時，受控開關閉合，電源對負載正常供電，且要求受控開關的導通壓降盡可能小(圖2)。

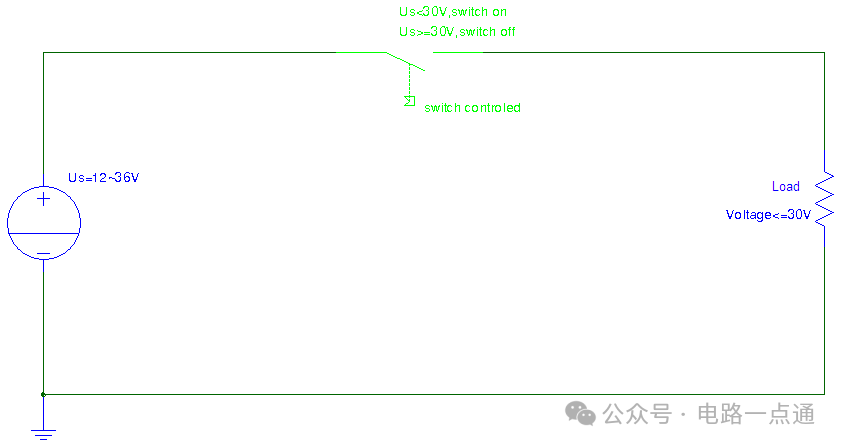

　　圖2.以受控開關保護負載

　　電路拓?fù)錁?gòu)思

　　根據設計任務中的設計系統框圖描述，設計的核心任務是具體實現受控開關(controled switch)的條件動作，另外為了不影響電源的利用效率，考慮用高輸入電阻的器件來實現受控開關的功能，使電源和負載不被旁路分流，比如利用比較器驅動MOS管來控制電路的通斷。值得一提的的是，MOS管飽和導通后，漏源極(DS)之間的壓降及損耗很小，保證電源電壓幾乎無損失地供給負載。下面開始逐步構造電路：

　　1. 以MOS管為受控開關

　　P溝道MOS管的阻尼二極管正極端連漏極(D)，二極管負極連源極(S)，要使MOS不至于無控導通，源極(S)必須接電源Us的正極。

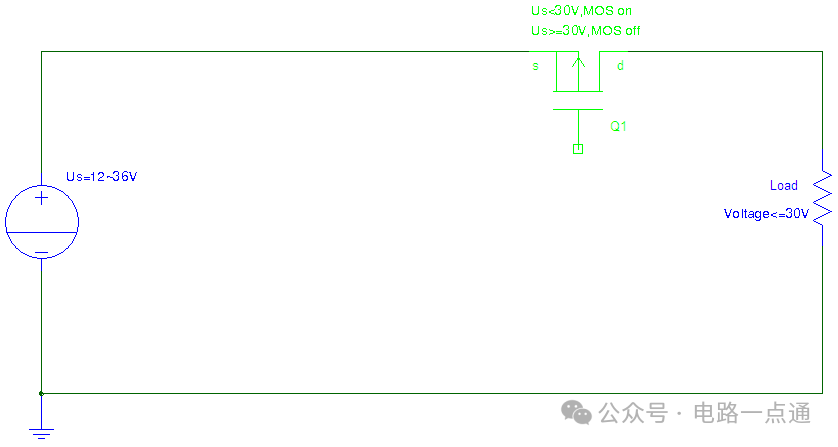

　　圖3.以MOSFET為受控開關

　　2. 比較器控制MOS管

　　比較器的輸入電阻極高，對電源及負載影響很小。

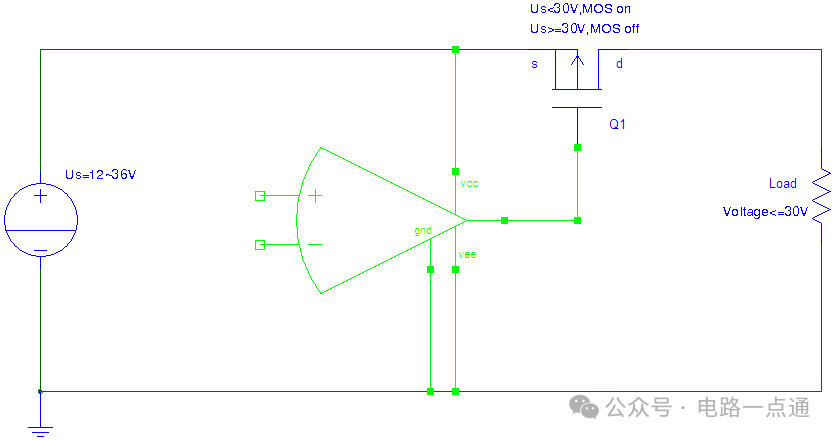

　　圖4.比較器控制MOSFET

　　3.比較器基準電壓

　　通過齊納二極管Z1給比較器反相端提供穩定的基準電壓，電阻R1使Z1有合適的反向擊穿電流，使其工作于穩壓區域。

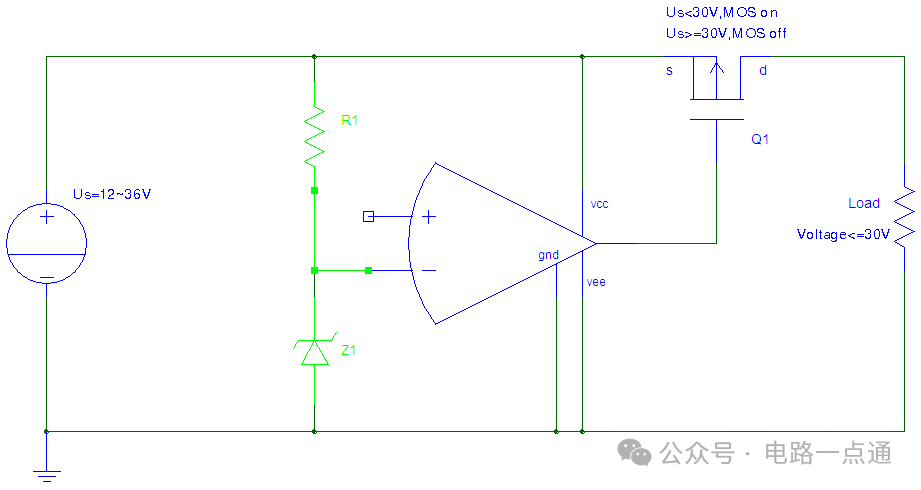

　　圖5.比較器基準電壓

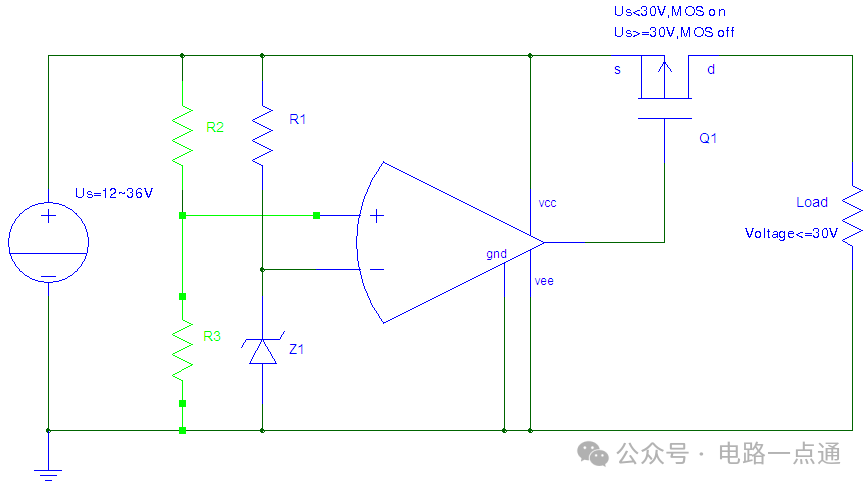

　　4.電阻分壓檢測電源電壓

　　通過電阻R2和R3對電源電壓Us進行分壓，送給比較器同相端，此電壓與反向端的基準電壓進行比較，同相端電壓大于反相端電壓時(通過選擇合適的R2，R3分壓電阻，可使壓差避開比較器線性區)，比較器輸出高電平(軌對軌滿幅電壓)，P溝道MOS管Q1截止，斷開電源Us對負載Load的供電。相反的，當同相端電壓小反相端電壓時，Q1導通，電源向負載正常供電。

　　圖5.電阻分壓檢測電源電壓

　　5. 限定柵源(GS)電壓

　　MOS管有最大柵源電壓的要求，如果實際的Ugs大于這個最大值，MOS管將會過壓損壞，所以，應限定Ugs。這里采用穩壓二極管Z2來實現限幅，電阻R4給Z2提供合適的電流，使其工作在反向擊穿穩壓區。

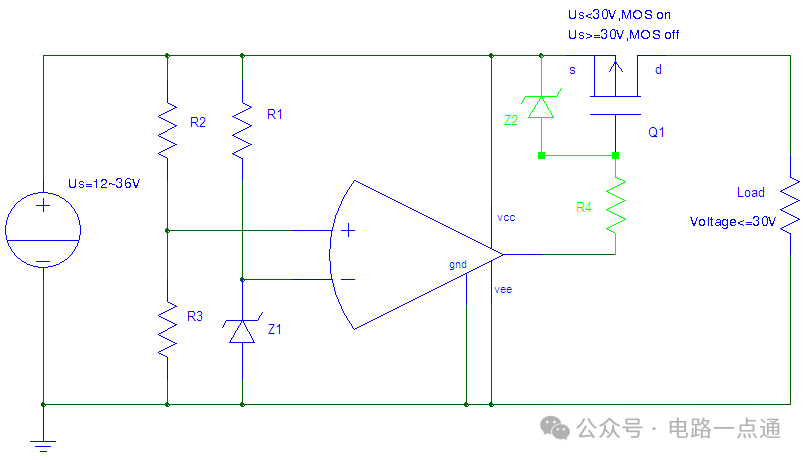

　　圖6.限定柵源(GS)電壓

　　元件選型定參

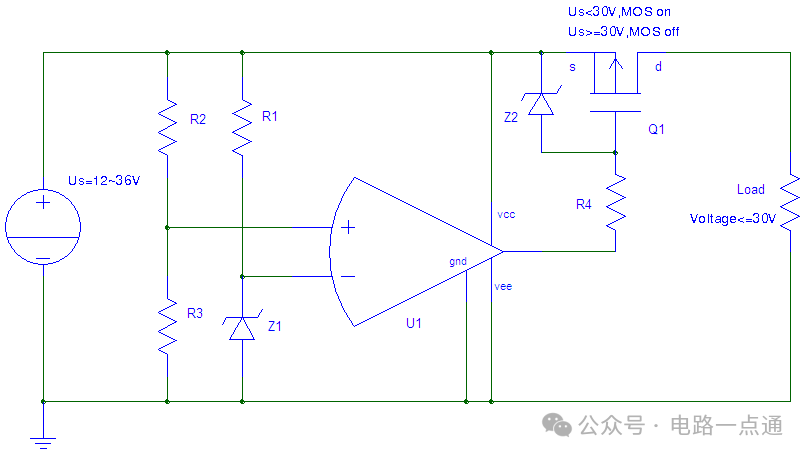

　　圖7.電路拓?fù)涠ㄐ?/p>

　　1. 選擇比較器

　　在專業半導體網站(TI、NXP、NI、Maxim、Microchip等)或綜合電子器件數據手冊網站(比如www.alldatasheet.com)輸入關鍵詞comparator rail to rail high voltage(軌對軌高壓比較器)搜索常用的比較器。根據本設計的實際要求及搜索出的各種比較器的性能參數差異，最終選擇具有推晚輸出級，能夠在最高可能電源電壓下工作的高電壓比較器TLV1805，其主要特性如下：

　　(1)3.3V至40V電源(滿足Us=12~36V的要求);

　　(2) 低靜態電流135uA，這么小的靜態電流不影響被控主回路的效率;

　　(3) 輸入偏置電流0.05pA;

　　(3)軌對軌高峰值電流推挽輸出，配合穩壓限幅電路(Z2和R4)足以滿足MOS管的驅動要求;

　　(4)關斷后具有高阻態輸出，對被控主回路影響很小;

　　(5)SOT-23-6封裝，小尺寸6腳貼片安裝。

　　2.選擇MOS管(電路拓?fù)湟堰xP溝道)

　　選擇MOS管時，主要考慮柵源電壓(Ugs，通常約為20V)、漏源電壓(Vds，此設計為36V)、漏極持續電流Id。在本設計中，假設電源最大輸出電流為100mA(舉例而已，其它電流下的設計方法類似)，為方便計算又不失可靠性，所有參數的降額系數取0.7~0.8，則所選MOS的參數要求如下：Ugs=20V，Vds=36/0.7=51V(選50V)，Id=100/0.8=125mA，盡量選擇貼片封裝。在www.alldatasheet.com的description選項中搜索關鍵詞P-channel 50V 125mA SOT， 經過對比篩選確定使用LBSS84LT1，參數如下表：

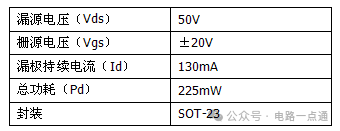

　　表1.MOS管LBSS84LT1主要特性

　　3. 確定比較器基準電壓

　　確定過壓檢測電路相應基準電平，選擇低于電源最低工作電壓范圍的基準電壓，作為比較器的比較基準，由于電源的最低工作電壓為12V，可選擇10V的齊納二極管Z1作為比較基準(Vref)，盡量選擇小功率(小穩定電流)，小貼片封裝的穩壓管，可選ZMM10，封裝為SOD-80，穩定工作電流為5mA~33mA。ZMM系列穩壓管的伏安穩壓特性如下圖(本是坐標系第三象限反向擊穿特性，為方便看圖，故意畫到坐標系第一象限)：

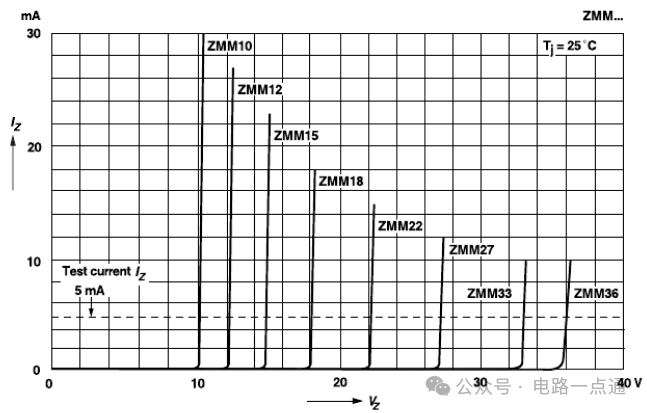

　　圖8.ZMM系列穩壓管伏安特性

　　4. 計算Z1的限流電阻R1的阻值

　　電源電壓Us為12V時，取最小穩定電流5mA時，R1=(12-10)/0.005=400Ω，取最大穩定電流33mA時，R1=(36-10)/0.033=788Ω，由于電源Us變化范圍很寬(12~36V)，應使Z1在此電壓變化范圍內都能穩壓，可取R1=1k。校驗：在此阻值下，當Us=12V，通過Z1的電流Iz1=(12-10)/1=2mA(比5mA稍小，也可以勉強穩壓)，當Us=36V時，Iz1=(36-10)/1=26mA<33mA，符合要求。

　　5. 計算R1的功率

　　核算R1的功率P=Iz12×R1=0.0262×1000=0.676W，功率降額系數?、蚣?jí)的0.6，于是P=0.676/0.7=1W，盡量采用貼片電阻，而1W功率對應的封裝為2512，電阻誤差精度對穩壓管工作影響很小，可取電阻精度為5%。貼片電阻封裝與功率及耐壓對照如下表：

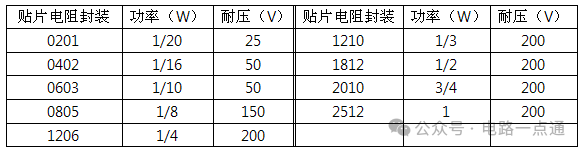

　　表2.貼片電阻封裝與功率及耐壓對照表

　　R1耐壓校核：前述R1封裝選定為2512，耐壓高達200V，遠大于Us的最大值36V，不言而喻R1滿足耐壓要求。

　　6.計算(R2,R3)電阻分壓器的分壓比

　　因?yàn)闃?biāo)準電阻的離散性，直接“死算”分壓器阻值是很麻煩的事，現在有了離線或在線的小軟件可以讓分壓電阻計算的過程變得簡單高效。個人比較喜歡TI公司的分壓計算器(Voltage Divider Calculator)，其鏈接為

　　http://www.ti.com/download/kbase/volt/volt_div3.htm。在本設計中，為使電源Us升至30V的目標閾值過電壓(Vover)時，比較器的同相輸入(連電阻分壓點)超過基準電壓Vref(10V)。如下圖所示：

　　圖9.分壓設計圖

　　也就是說，分壓器輸入電壓為30V，輸出為10V，設計時盡量選用E24系列的1%精密電阻(為增加比較器的比較精度，分壓器必須用精密電阻)。另外，考慮到電源輸出100mA，負載Load允許電壓的30V，故負載阻抗為30V/100mA=300Ω。為使電源Us的大部分電流流向負載Load，而不至過多分給分壓器，R2，R3盡量取大些(也不能太大，超過1MΩ可能會引入意想不到的電噪聲，而且阻值太大或太小的電阻易壞)，可使R2+R3支路分得的電流在0.1mA以下(相對于主回路100mA很小，幾乎可以忽略)，于是R2+R3=36V/0.1mA=360k(接近360k,至少300k以上)，此外由前述可知比較器TLV1805的輸入偏置電流僅有0.05pA，比R2，R3分壓器支路的0.1mA小了2百萬多倍，而一般要求分壓支路電流為比較器輸入偏置電流的100倍以上，顯然符合電流對比要求。由以上分析可知，分壓計算器(Voltage Divider Calculator)的輸入電壓(Enter Input Voltage)設定為30(單位V省略)，輸出電壓(Enter Desired Output Voltage)設定為10(單位V省略)，電阻選擇系列(Select Resistor Sequence)設定為熟悉的E24，電阻比例尺度(Select Resistor Scale)設定為100000(即100k，這是為了滿足前述的R2+R3≥360k)，設定完后，點擊Calculate，得到下面的結果：

　　圖10.TI分壓器計算計算結果

　　圖11.TI分壓器計算參考圖

　　選擇計算結果的第一項(Choice 1)，最終本設計的R2=200000=200k，R3=100000=100k，精度都為1%。

　　7.電阻功率計算：經過分壓器的最大電流為36V/(R2+R3)=36/(200+100)= 0.12mA ，R2功率0.122×200=2.88mW，?、窦?jí)降額系數 0.5，于是R2功率為2.88/0.5=5.76mW=0.00576W，這個功耗比0201封裝的1/20W=0.05W小了將近10倍，因此任何封裝的貼片電阻都能滿足功率要求。R3/R2=100/200=1/2，二者是串聯關系，因此功率比也為1/2，于是R3的功率僅為R2功率的一半，即1.44mW，更加滿足功率要求，連0201封裝都能滿足。

　　耐壓計算：R2分壓為36×[R2/(R2+R3)]=36×(200/300)=24V，耐壓降額系數取0.5，最終耐壓為24/0.5=48，而0402及0603的耐壓都為50V，都能滿足耐壓要求，但是0402焊接工藝比較復雜，最終考慮選擇0603;R3的分壓為36-24=12V<50V，也滿足耐壓要求，為了與R2的封裝保持一致，也選0603。

　　綜合以上分析：R2為200k 1% 0603，R3為100k 1% 0603。

　　8. 穩壓管Z2選型

　　圖12.場管GS限壓

　　為防止MOS管損壞，應限制柵源極電壓(Vgs)，而P溝道MOS管通常具有20V的Vgs最大值，取降額系數為0.8，那么Z2的穩壓值選為20×0.8=16V，盡量選擇小功率(小穩定電流)，小貼片封裝的穩壓管，可選ZMM16，封裝為SOD-80，穩定工作電流為5mA~20mA。

　　8.計算Z2的限流電阻R4的阻值

　　電源電壓Us為閾值電壓30V時，比較器輸出低電平，相當于R4下端接地，取最小穩定電流5mA，于是R4=(30-16)/0.005=2800Ω，取最接近標準電阻2.7k。由于穩壓管的穩定工作電流范圍很寬，電阻的精度不影響穩壓，可取一般精度5%。特別地，在Us=12V時，比較器同相端電壓為12×[100/(100+200)]=4V，反相端電壓為10V，于是同相端電壓小于反相端電壓，軌到軌比較器輸出滿幅電壓12V，即R4下端接4V電壓，而Z2負端電壓為12V，顯然壓差12-4=8V<16V，且8V<<20V，既不足以使Z2進入穩壓狀態，也不足以使MOS管截止，因此12V可直送給負載。

　　9.計算R4的功率

　　R4=2.7k，通過的電流為5mA，功率為52×2.7=67.5mW，功率降額系數?、蚣?jí)的0.6，R4功率取67.5mW/0.6=112.5mW=0.1125W，該功率值小于且最接近0805封裝的1/8W (0.125W)，因此R4電阻選用0805封裝。

　　10.R4耐壓校核

　　0805封裝電阻的耐壓高達150V，而電源Us最大值為30V，因此無論如何0805封裝的R4都滿足耐壓要求。

　　最終，R4定為：2.7k，5%，0805。

　　至此，本設計所有元件的選型定參完畢，各元件參數如下面的原理圖所示：

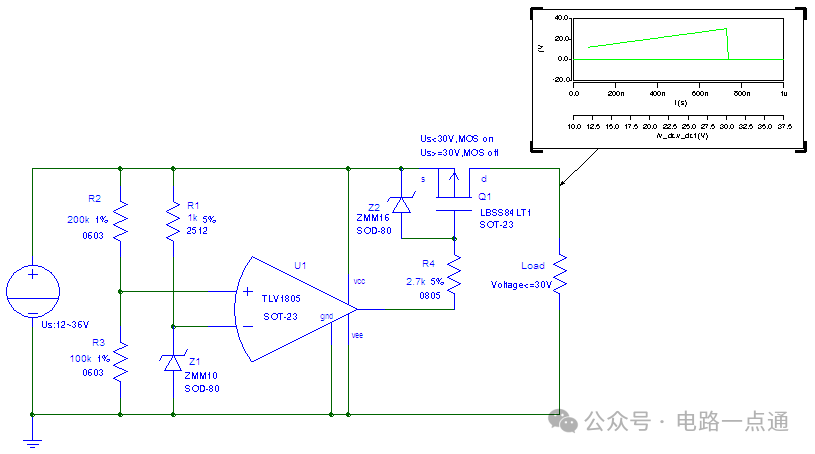

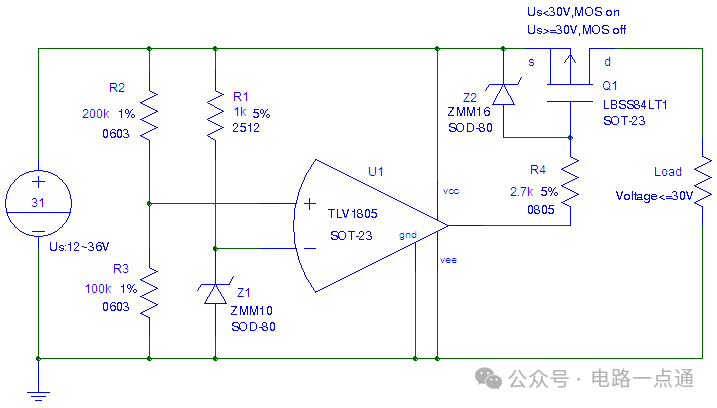

　　圖13.完整設計原理圖

　　仿真驗證

　　電路拓?fù)浜驮x型定參結束后，應進行驗證。驗證有兩種方式：實物驗證(洞洞板或面包板搭接驗證、PCB開板試制)，仿真驗證(Proteus，Pspice，Saber，Multisim，Matlab等)。小規模電路用仿真驗證比較經濟，本設計使用Saber進行仿真驗證。使用Saber的analyses(分析)功能的DC Transfer Analysis(直流傳輸分析)功能進行掃描分析，如下圖所示：

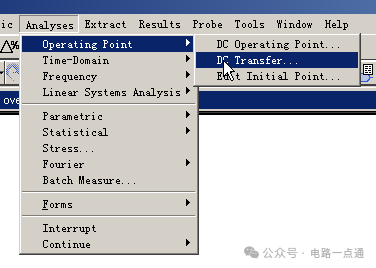

　　圖14.進入saber sketch的DC Transfer Analysis

　　設置參數：獨立電源從12V到36V，步長0.2V，采樣密度0.2，如下圖所示：

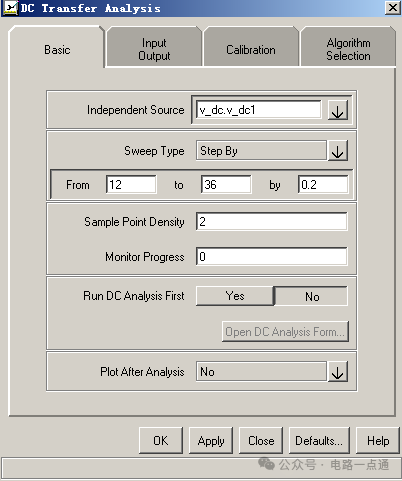

　　圖15.掃描參數設置

　　點擊上圖的OK按鍵，經過短暫時間的運行，輸出下面的仿真結果：

　　圖16.仿真輸出波形

　　雙擊上面的輸出波形，得到示波器顯示的細觀波形：

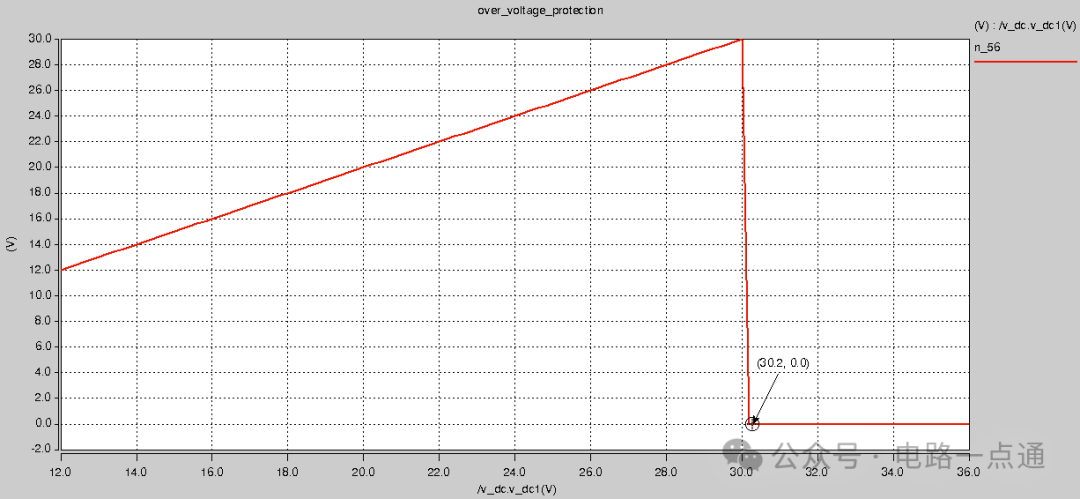

　　圖17.輸出細觀波形

　　結論：電源電壓從12V逐步增加到36V(橫坐標)，過壓保護電路在電源電壓小于30V時，原樣輸出;當電源電壓超過30V時，MOS管快速截?cái)嚯娫磳?duì)負載的供電(30V~30.2V為過渡過程)。至此，設計的電路實現了設計任務的所有要求。
