這個文章的題目有點騙眼球的感覺，其實是自己踩過大坑，很是痛恨這個電路，希望大家以后不要踩了。工程師要畫這個電路時，網上一搜，不經深入分析就拿來用，給項目埋了炸彈。

　　RS485自動收發電路

　　因為RS485采用叉分信號，只支持半雙工。正常的RS485芯片驅動電路是需要GPIO來切換發送和接收模式。如下圖所示，一般的RS485電平轉換芯片都有RE/DE腳，用來切換收發模式。

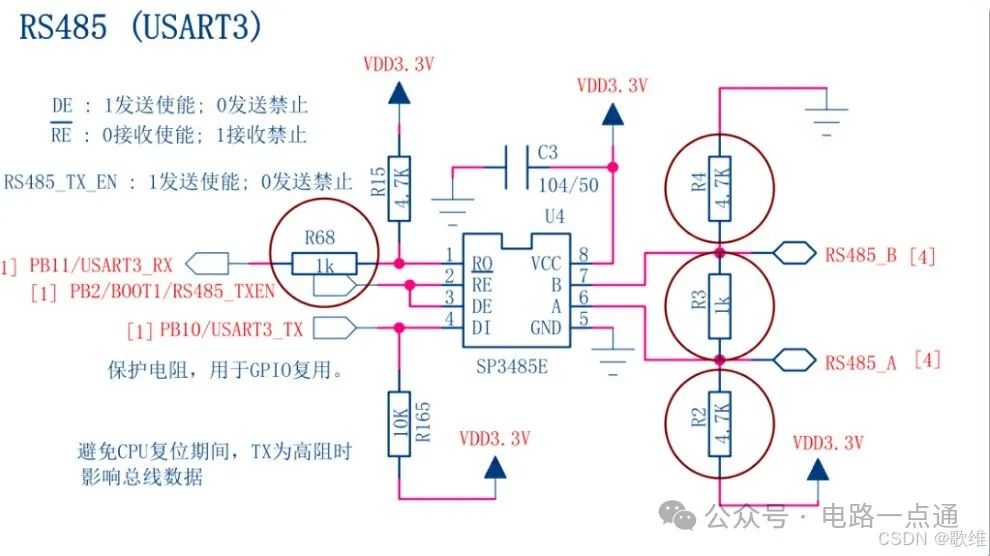

　　RS485標準電路參考

　　嵌入式行業，特別是MCU相關的都比較愛摳成本，便宜的MCU往往就是GPIO數量不夠。如果是上Linux系統的方案，一般串口支持RS485就還得改GPIO驅動，會有軟件工作量。于是有大聰明發明了自動切換的電路，省掉了那個GPIO。下圖是網上找的一個自動收發電路圖，收發原理直接看圖中文字描述。

　　1. 不發送數據時，接收模式，沒問題。

　　2. 發送數據0時，發送模式，輸出0，沒問題。

　　3. 發送數據1時，接收模式，外圍A,B由上下拉電路控制，輸出1，問題出在這里。

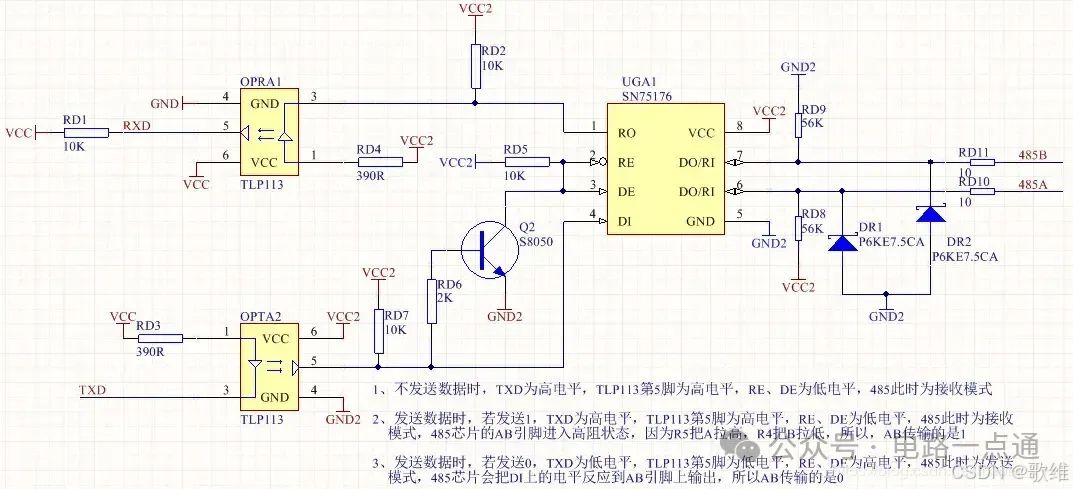

　　RS485自動收發電路

　　三極管的關斷時間較長(主要是由于三極管關斷時的存儲時間較長)，因此若TXD發送低電平，DE&RE引腳較長時間后才會升至高電平，才會切到發送模式，發送低電平的延時時間較長，如下圖所示為1.204 μs。

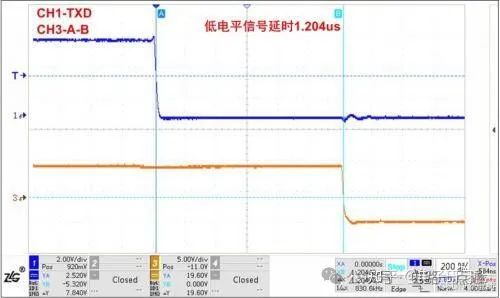

　　關斷延時

　　二是自動收發電路發送高電平是通過外部上下拉電阻驅動的，上升沿較緩慢，波形如下圖所示，可以看出，發送高電平的上升沿較為緩慢，限制了高速通信的應用。

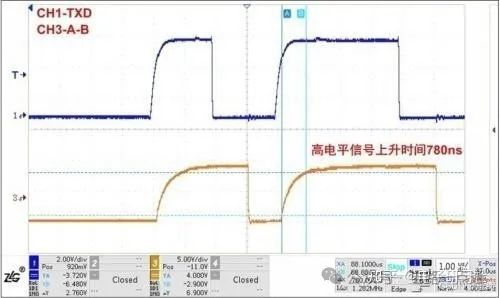

　　上下拉驅動上升沿緩慢

　　RS485自動收發電路風險

　　如下圖所示，TXD變?yōu)楦唠娖?，DE&RE引腳降為低電平，AB差分電壓緩慢上升，由于此時RS-485收發器已經處于接收狀態，在AB差分電壓上升至RS-485收發器門限電平前RXD引腳會出現到一段時間的低電平信號，例如門限電平為-200mV~-50mV的收發器，AB差分電壓上升至-50mV前RS-485收發器均可輸出低電平，此低電平信號的時間與AB差分電壓上升時間和RS-485收發器的接收延時有關。由于串口一般是將每個位分成16份，檢測中間的3份的電平信號從而確定此位的信號高低，因此若此低電平信號保持至每個位的信號檢測時，則會使MCU接收到一個起始位，從而接收到錯誤的數據，因此這個問題同樣限制了高速通信的應用并且降低了通信的可靠性。

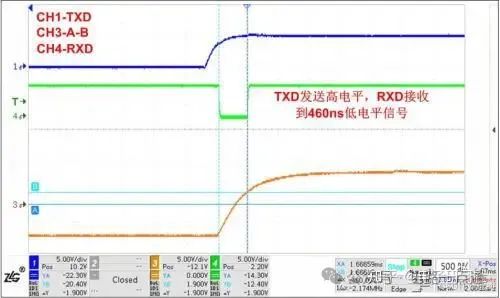

　　rxd接收到低電平

　　我們在實際應用中就是遇到這個問題，概率收到錯誤數據，導致丟包(數據校驗不通過而丟棄)。在研發的環境中，連接的終端設備少，距離近，這個丟包概率比較低，不容易發現。在Modbus應用中，概率丟包只會影響數值更新速度慢，影響不大。但是我們在現場做升級操作時，幾乎很難成功，因為在研發環境沒問題，我們優先排查現場環境信號干擾等問題，浪費了很多時間。這個電路有兩個缺點：

　　1. 通信速度慢：

　　三極管有電容效應，導致關斷時間較長，導致RE/DE從低到高電平變化出現比較大的斜坡.同時485輸出高電平，是依靠上下拉來完成的，會導致上升沿不夠迅速，因此上下拉的阻值選擇也是影響速度的關鍵。

　　2. 驅動能力弱：

　　由于當tx為高，485電平是由其上拉電阻完成的，因此弱提高驅動能力，就要減小電阻，由于485芯片驅動能力有限，電阻太小會導致tx為低的時候，485芯片無法將485總線拉低，因此總線上所有上拉電阻的并聯值不應該小于375歐。還用當接入120歐的終端電阻的時候，AB兩相的電壓差由終端電阻和上下拉分壓得到，會導致AB兩相的電壓差變小，因此自動收發串口轉RS485設計不太適合添加終端電阻。

　　終端電阻的問題

　　終端電阻主要是為了匹配通信線的特性阻抗，防止信號反射，提高信號質量。在組建RS-485總線網絡時，通常使用特性阻抗為120Ω的屏蔽雙絞線，由于RS-485收發器輸入阻抗一般較高(例如RSM485ECHT輸入阻抗為96kΩ，最多可連接256個節點)，在信號傳輸?shù)娇偩€末端時會由于受到的瞬時阻抗發生突變(以RSM485ECHT為例，阻抗由120Ω變?yōu)?6kΩ)，導致信號發生反射，影響信號的質量。

　　實際上只有距離+高速率的環境需要添加終端電阻，例如長度>500米 + 波特率超過500kbps。

　　總結和建議

　　RS485總線和電路看似簡單，但是要看應用場景，對穩定性有要求的不建議使用自動收發驅動電路。

　　在沒有遇到信號反射問題時，盡量不要使用終端電阻;硬件設計時，可以預留外掛或焊接120Ω電阻的位置。

　　要查看RS485驅動芯片的輸入阻抗參數，和支持外掛設備數。上、下拉電阻與收發器輸入阻抗的并聯值應大于375Ω;

　　如果是現場做工程項目，建議帶上萬用表和示波器，測一下空閑狀態下的電壓值，收發的信號質量，這樣才安心。
