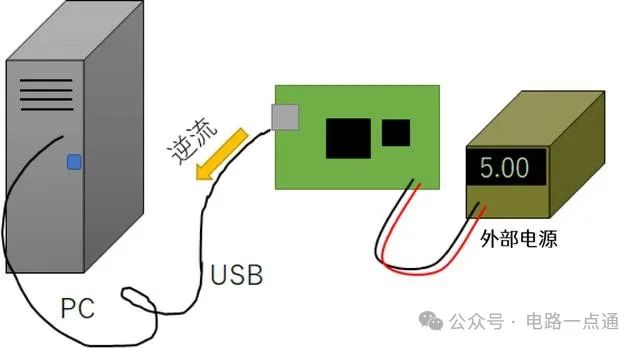

在實際的電路應用中，有時會遇到電流倒灌現象，今天我們就來分享三個PMOS防倒灌電路。

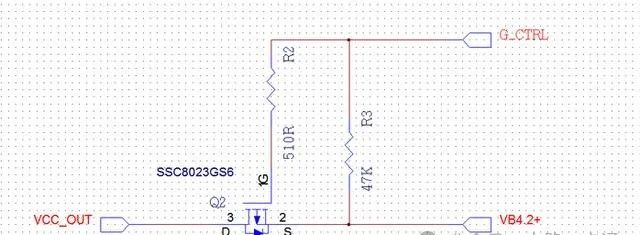

　　我們來看這個電路：控制信號G_CTRL控制VB4.2+給VCC_OUT供電。

　　在這里，源漏極兩端沒有接反，電阻R2的作用是為了控制柵極電流時不會太大，R3控制柵極的常態。

　　將R3上拉為高時，Pmos截止。

　　這個電路也可以看成是對控制信號的上拉，當MCU內部的管腳沒有上拉時，此時的輸出為開漏，PMOS無法驅動關閉。

　　那么就需要外部電壓的上拉了，這時R3就起到了兩個作用。

　　第二個電路：

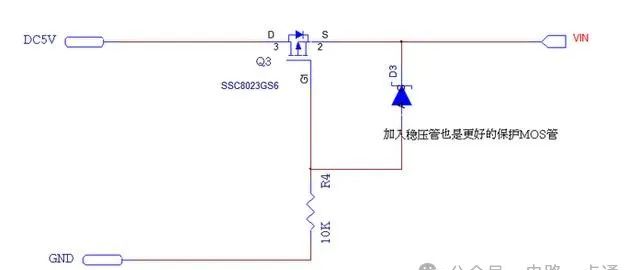

　　這個電路不僅可以防倒灌，還可以實現防反接保護功能。

　　當電源接反時，PMOS不導通，后級電路斷開。

　　在這里加入了一個穩壓管，是為了保護MOS管。

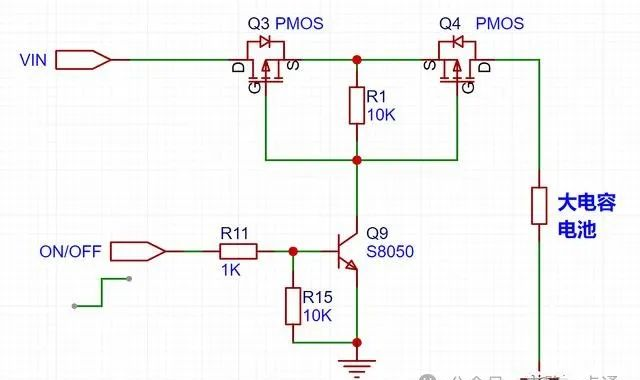

　　除了上面兩個電路，實際應用中我們還可以連接兩個MOS管進行背靠背防倒灌。

　　當控制端為高電平時，三極管Q9導通，Q3和Q4的柵極被拉低到0V，Q3通過體二極管導通，接著Q4導通，負載端得到Vin電壓。

　　當控制端為低電平，三極管Q9斷開，Q3與Q4不導通，并且完全關斷，由于3與Q4的體二極管是反向串聯的，所以無論那個方向都是不通的，實現了防倒灌。

　　不過要注意，這個電路可能需要一個IO來控制。
