反激式變壓器是一種常用的電力變壓器，眾所周知變壓器的主要作用就是通過變壓器初級側和次級側的線圈材料、長度，圈數之間的關系將初級側輸入的電壓轉化為次級側我們需求電壓。

　　我們?nèi)绻谱饕粋€反激式變壓器，對于沒有接觸過變壓器制作的同學，可能他們覺得我們就只需要知道初級側的線圈匝數和次級側的線圈匝數，然后將線圈進行繞制就可以了，但是如果只有這兩個參數，那么我可以肯定你繞制出來的變壓器一定是不合格品;因?yàn)橹谱髯儔浩骺刹粌H僅是只要知道線圈之間的關系，我們還需要知道匝數和電流之間的關系，功率轉換的效率、磁路的設計以及磁芯的選型等方面。

　　我們知道變壓器的匝數之間比值決定了輸出電壓之間的比例關系，根據電壓的轉換關系，可以得到變壓器的變比公式：Np/Ns=Vp/Vs;公式中Np代表主線圈匝數，Ns代表副線圈匝數，Vp代表主線圈電壓，Vs代表副線圈的輸出電壓。

　　變壓器的輸出電流可以通過主、副線圈匝數比例和輸入電流來計算，根據電流守恒定律，主線圈和副線圈的電流比等于匝數比，也就是Is/Ip=Np/Ns，公式中Is為副線圈輸出電流，Ip為主線圈輸入電流。

　　變壓器效率指的是輸出功率和輸入功率之間的比值，在反激變壓器中，輸入功率等于輸出功率加上損耗功率，損耗功率主要包括變壓器的銅損和鐵損，銅損主要是主副線圈的電阻，鐵損主要來自磁芯的磁滯和渦流損耗。

　　變壓器的磁芯材料選型主要考慮到工作頻率、輸出功率和磁導率因素，以確定磁芯在工作條件下能提供足夠的磁路飽和和低損耗。

　　以下為一款上篇文章反激式變壓器結構：

　　我們可以從依據以下步驟確定變壓器的技術參數：

　　1.確定電源輸入電壓范圍;輸出電壓電流，變壓器的效率;

　　2.確定工作頻率和最大占空比;

　　3.利用伏秒平衡原則計算出變壓器的匝比;

　　4.計算初級線圈峰值電流

　　5.計算初級電感量

　　6.利用AP法選擇變壓器鐵芯

　　7.計算初級匝數和氣隙

　　8.計算次級匝數

　　9.根據結果重新核算占空比最大值和最小值

　　10.重新核算初級峰值電流，計算電流有效值

　　11.計算次級峰值電流和有效電流

　　由于計算公式篇幅過長，這里就不羅列出來，如果有興趣的朋友，可以留言找我拿具體計算過程;這里羅列出變壓器最后決定的參數：

　　磁芯采用EE19

　　骨架采用p4+S5

　　最小初級電感 49μH

　　額定初級電感量 965μH

　　磁芯截面積 23.00 mm2

　　計算初級電感量：

　　Lp = (Vindcmin * Dm) / ( Ipk * fosc )

　　=100*0.5/0.297*60000=0.0028H=2.8mH;

　　計算初級圈數Np=1000*根號下(Lp/Al)=158T;

　　匝比n= Vo / Vindcmin=0.18

　　初級繞組線徑計算:

　　a:先算初級電流均值Iprms=Ipk/1.414=0.27A

　　b:導線截面積S=Iprms/Jd=0.27/5.3=0.05

　　初級繞組第1部分初級繞組的取整(整數)圈數 88

　　初級繞組線徑尺寸 30 AWG 0.0507 mm2

　　次級1繞組圈數 6

　　次級1繞組線徑尺寸 27

　　次級2繞組圈數 5

　　次級2繞組線徑尺寸 27

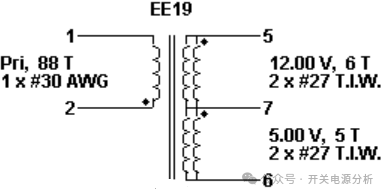

　　如下圖：

　　制作變壓器除了需要以上這些參數，也是需要一定的手法，我們目前變壓器繞線主要有三種比較常見的手法：

　　第一種就是直接繞制法，就是將線圈一層接著一層來回繞制，這種方法繞出來的變壓器效果很差，會導致線圈間的電壓差很大，還有可能接近絕緣擊穿電壓。

　　第二種叫做累進式繞線法，這種繞線方法就是先繞制第一層的一部分，再在第一層上繞回去，形成第二層的一部分，這樣交替繞制第一層和第二層線圈。我們知道線圈的最大電壓就是累進的圈數的倍數。我們采用分區骨架把原來的線圈匝數分成相等的幾部分，在每一個部分中，線圈之間的最大電壓差就只有輸入電壓的幾分之一;這類繞線方式做出來的變壓器效果最好。

　　第三種叫做Z形繞法，是在第一層繞好后，把導線拉回到第一層剛開始繞線的那一側，并在第一層上繞線。它的效果介于直接繞制和累進式繞線法之間。
