一、DCDC簡易電路原理

　　DCDC電路是直流轉直流電路，將某直流電源轉變?yōu)椴煌妷褐档碾娐?，分為升壓電路和降壓電路?/p>

　　1.1電容、電感基礎知識

　　1.1.1電容

　　電容兩端電壓不能突變。

　　通交流、阻直流;通高頻、阻低頻。

　　1.1.2電感

　　通過電感上的電流不能突變。

　　通直流，阻交流;通低頻，阻高頻。

　　1.2升壓電路原理

　　1.2.1電感的作用

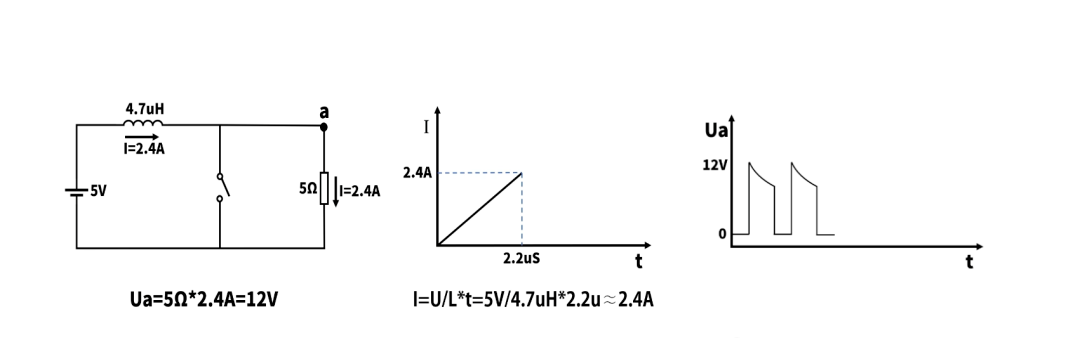

　　如上圖，開關閉合，電感充電，電阻短路，當2.2us后電感上電流達到2.4A。

　　開關斷開，電源流經電感(電源電壓+電感電壓，達到升壓，電感放電)為電阻供電，2.4A的電流流過電阻，電阻兩端電壓達到12v。

　　但是，若開關閉合，電阻又被短路，電阻兩端電壓隨開關閉合與斷開變化。

　　1.2.2二極管的作用

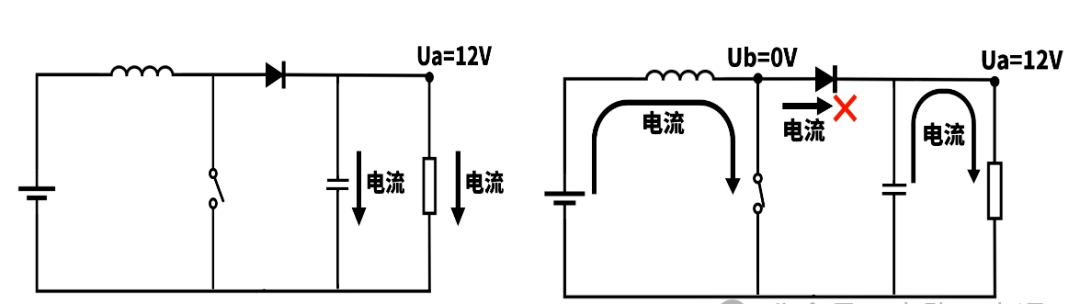

　　開關閉合，電源向電感充電，電容、電阻短路。

　　左圖，開關斷開，電源流經電感(電源電壓+電感電壓，達到升壓，電感放電)向電容充電，并為電阻供電。

　　右圖，開關閉合，電源向電感充電，二極管隔離兩邊電路;電容(達到電源電壓+電感電壓)向電阻放電。

　　現實，將開關換成MOS管，MOS管導通，電源給電感充電，電容給電阻放電;MOS管斷開，電源電流流經電感向電容充電，給電阻供電。

　　1.2.3注意點

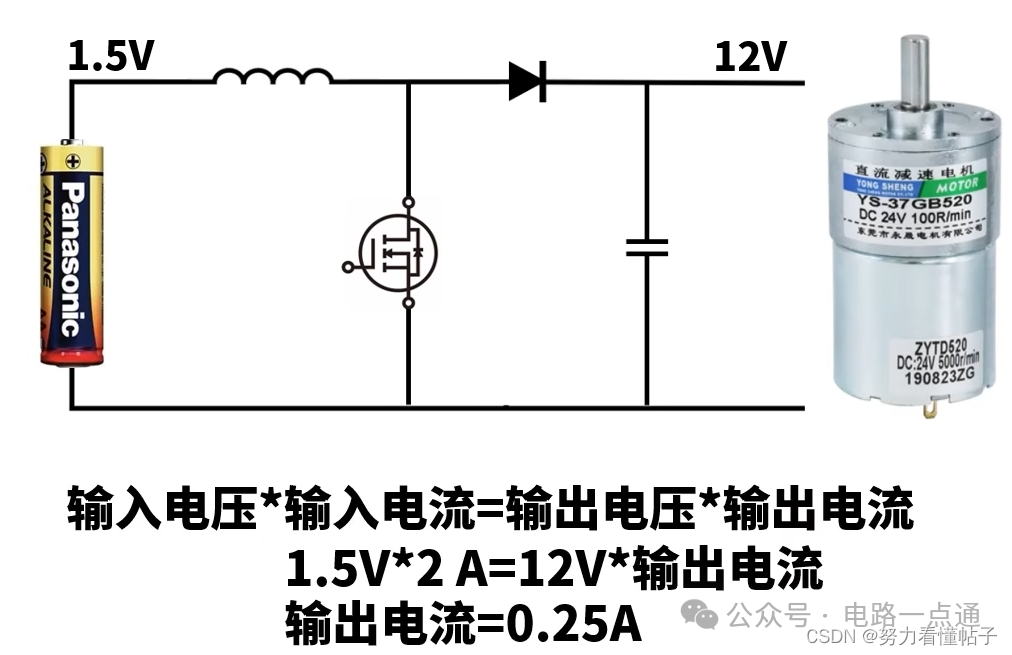

　　升壓到12v時，輸出電流只有0.25A，不足以驅動電機。

　　所以需要并聯許多節干電池，增加輸入電流才行。既然有這么多干電池了，為什么不直接串聯達到12v?還可以省略升壓電路。

　　1.3降壓電路原理

　　通過不停的開關達到降壓的目的，實際中，開關換成MOS管 。

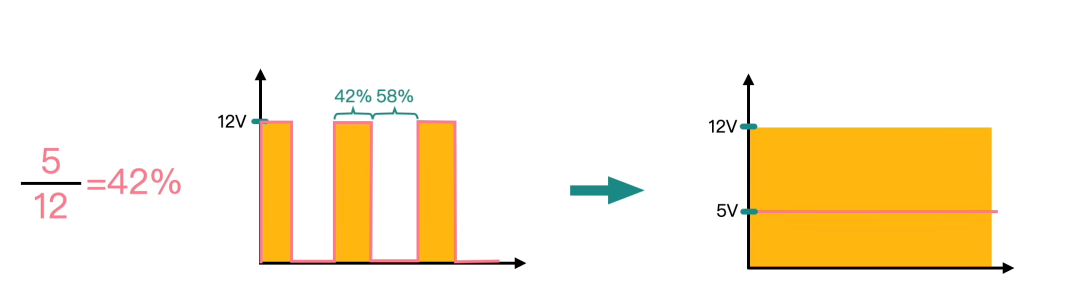

　　1.3.1調節占空比

　　1.3.2電路原理

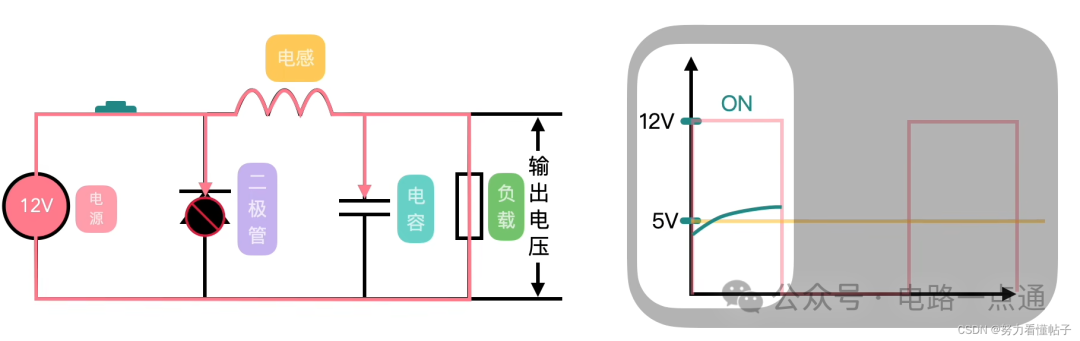

　　(1)開關閉合

　　開關閉合，二極管截至，電源給電感、電容充電，給負載供電。

　　但是通過電感上的電流不能突變，電感上感應出反向電流，使得負載端的電壓不足12v，隨時間增加，電感上電壓減少，負載電壓上升，若時間長，電感上電壓將降為0v，負載上電壓變?yōu)?2v，因?yàn)殡姼猩想娏鞑蛔?，則相當于一段導線。

　　所以要嚴格控制開關通斷的時間。

　　(2)開關斷開開關斷開，電感放電。隨著電感上電壓減小，負載兩邊的電壓也減小，可以達到如上圖的效果。

　　(3)電容作用

　　儲能、濾波

　　使負載兩端電壓更加的平滑。

　　1.3.3電路損耗

　　不足10%，電路效率90%。

　　二、基于MP1470芯片降壓電路的初步了解

　　2.1閱讀芯片數據手冊

　　2.1.1基本信息(提煉最重要的信息)

　　輸入電壓：4.7~16v，最大不超過16v

　　最大輸出電流：2A

　　開關頻率：500KHz

　　同步、降壓

　　封裝：TSOT23-6=55℃/w,在PCB上每上升1w，則溫度·上升55℃。

　　應用信息：APPLICATION INFORMATION　在實際應用中的計算、選型

　　PCB　Layout　Guidelines

　　應用實例

　　封裝參數圖

　　2.1.2管腳信息

　　引腳號名稱描述

　　1VIN電源電壓。MP1470 的工作電壓為 4.7V 至 16V。需要一個電容器來去耦合輸入。使用寬 PCB 線連接 VIN。

　　2SW開關量輸出。使用寬 PCB 線連接 SW。

　　3GND系統接地。GND是調節輸出電壓的參考地。在PCB布局期間需要格外小心，用銅線和通孔連接GND。

　　4BST引導結構。在SW和BST之間連接一個1uF BST電容和一個電阻，以在高邊開關驅動器兩端形成個浮動電源。

　　5EN使能。驅動EN高以啟用MP1470。對于自動啟動，請連接到帶有100K歐的上拉電阻。

　　6FB反饋意見。將 FB 連接從輸出端到 GND 的外部電阻分壓器的抽頭，以設置輸出電壓。當FB電壓下降到600mV以下時，頻率折返比較器降低振蕩器頻率，以防止在短路故障期間電流限制失控

　　2.2原理圖分析

　　2.2.1自舉電容

　　(1)基本信息

　　連接在BST腳上的C1電容

　　作用：保證MOS管持續導通

　　取值：在DCDC降壓電路中取值約為0.1~1uF，該芯片固定為1uF

　　(2)原理

　　Vin輸入與SW輸出之間存在一個MOS管

　　導通條件:存在問題：沒有自舉電容時，MOS不能完全飽和導通。

　　例如，當閾值=4V時，g端電壓要大于s端4V，MOS管才能導通。

　　開始上電，MOS管導通，d→s導通。

　　隨著當<4V時(例如=8.001V)，MOS管進入放大狀態，相當于大電阻，有壓降，功耗比較大穩定在8.001V，不可能達到12V。

　　解決辦法：加上自舉電容。

　　開始上電，MOS管導通，d→s導通。同時自舉電容充電到12V。

　　隨著↑(如=5V)，由于二極管存在，電容不能放電，電容兩端電壓被抬高至12V+5V，同時=12V+5V=17V。

　　由于電容的存在，始終為12V，滿足，MOS管始終處于飽和導通狀態，可以達到12V。

　　總結：利用二極管加電容將鉗位在12V，MOS管始終導通。

　　2.2.2續流電感

　　(1)基本信息

　　連接在SW腳上的L1電容

　　作用：作為外圍電路，實現降壓

　　(2)原理

　　詳情見1.3降壓電路原理

　　2.2.3反饋網絡

　　(1)基本信息

　　由連接在FB引腳上的R2,R3,R4組成

　　作用：設置輸出電壓

　　(2)原理

　　原理：R1，R2電阻對輸出電壓實現分壓后，將R2兩端電壓值反饋給FB引腳，F(xiàn)B引腳得到電壓值后與設定的電壓值比較，可以通過調節芯片中MOS管開關頻率(調節占空比)來調整輸出電壓。

　　R2取值：首先，選擇 R2 的值。

　　R2 值應合理選擇，因?yàn)?R2 值過小會導致相當大的靜態電流損耗，但 R2 值過大又會使 FB 對噪聲敏感。

　　建議 R2 在 5 - 100kΩ 之間。通常情況下，R2上電流在 5 - 30μA 之間可在系統穩定性和空載損耗之間取得良好平衡。

　　R1取值：可以根據下面的公式(手冊提供)

　　手冊還提供了這部分常見輸出電壓的推薦參數()

　　2.2.4其他器件

　　C2，C3，C4，C5，C6：均濾波。

　　其中為Vin濾波的電容C3和C4，選擇一大一小(相差100倍)，小電容濾高頻率，大電容濾低頻率。

　　R1：分壓，可調節EN閾值。

　　以上器件參數均可采納手冊建議。

　　三、總結——升降壓電路

　　DCDC升壓電路

　　DCDC降壓電路

　　升降壓電路均使用電容電感，但是位置不一樣則功能不一樣，總結如下。

　　升壓電路降壓電路

　　電感在開關前，用于和電源串聯升壓在開關后，和負載串聯，用于分壓降壓

　　電容有電感，電感上，我充電;沒電感，我再上濾波，使波形不要太尖銳

　　四、基于MP1484DN芯片的PCB設計要點

　　3.1準備工作

　　下載對應的DCDC芯片數據手冊對以下內容進行預先解讀

　　預先了解DCDC的功率及轉換電壓范圍

　　對芯片的最大電流進行解讀

　　對DCDC的管腳定義進行了解

　　是否為高發熱量轉換芯片

　　PCB layout guide

　　3.2做到“心中有環”，“環”指的是有大電流(主干道)流過的閉合回路，環面積越小越好，布局緊湊。

　　在原理圖上的“環”是一個完整的電路的環，在PCB中的體現一方面是該回路，另一方面更多的是同標簽的一片銅。

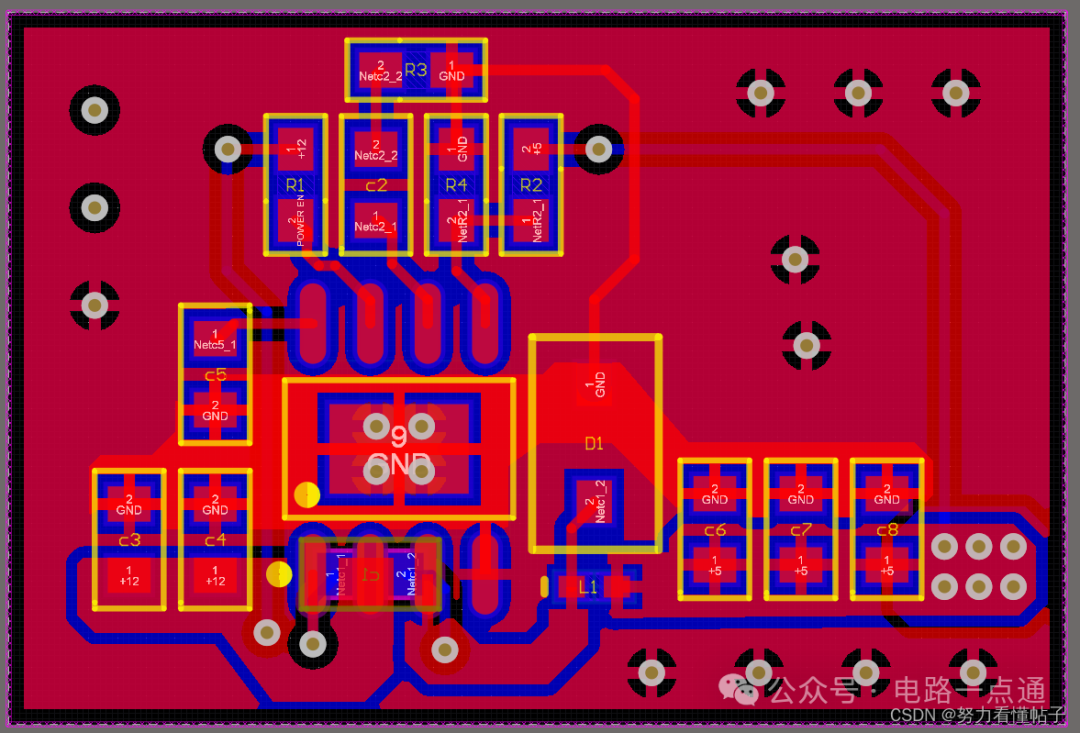

　　3.3PCB預布局

　　心中有環，環要最小。

　　輸入、輸出回路

　　同標簽的鋪銅

　　(1)按照原理圖，先隨便放置所有器件

　　(2)先擺放輸入和輸出主干道上的器件

　　原則：兼顧輸入環(紅色)和輸出環(綠色)都要最小，各個管腳相互最近。例如C2 的正近IN，負靠近GND。

　　(3)反饋網絡，使能網絡，SS角，COMP角：靠近主芯片管腳。

　　(4)BS管腳:阻礙主干道，放在背面。

　　3.4PCB優化布局

　　(1)顯示全部，打開飛線，考慮布線。

　　(2)在擺放器件時，器件布局盡量緊湊，使電源路徑盡量短.

　　(3)布局時注意環路面積。

　　(4)器件歸中對齊，調整間距。

　　(5)濾波器件需合理放置時，濾波電容在電源路徑上保持先大后小原則。

　　(6)注意留出打孔和鋪銅的空間，以滿足電源模塊輸入/輸出通道通流能力。

　　(7)對于輸出多路的開關電源盡量使相鄰電感之間垂直放置，大電感和大電容盡量布置在主器件面

　　3.5鋪銅與打孔

　　(1)主干道鋪銅;非主干道走線。

　　(2)打孔換層的位置須考慮濾波器件位置，輸入應打孔在濾波器件之前輸出在濾波器件之后，這樣才是經過的濾波后的信號。

　　(3)在鋪整塊地的銅時的步驟：(鋪地的銅和其他銅之間是沒有連接的)

　　切割板外形

　　鋪銅管理器中進行鋪銅

　　選擇鋪銅的邊界是板外形

　　選擇鋪銅的層為GND

　　下面選擇第二個為去死皮

　　應用

　　(4)在輸出處的打孔，覆蓋上綠油，防止外界信號干擾;在主芯片處的打孔不用覆蓋綠油，更加便于散熱。
