這里將主要介紹一下：如何測量功率計算二極管和IGBT芯片的溫升。

　　一、損耗組成部分

　　根據電路拓?fù)浜凸ぷ鳁l件，兩個芯片之間的功率損耗可能會有很大差異。IGBT 的損耗可以分解為導通損耗和開關(開通和關斷)損耗，而二極管損耗包括導通和關斷損耗。準確測量這些損耗通常需要使用示波器，通過電壓和電流探針監視器件運行期間的波形。測量能量需要用到數學函數。

　　確定一個開關周期的總能量后，將其除以開關周期時間便可得到功耗。

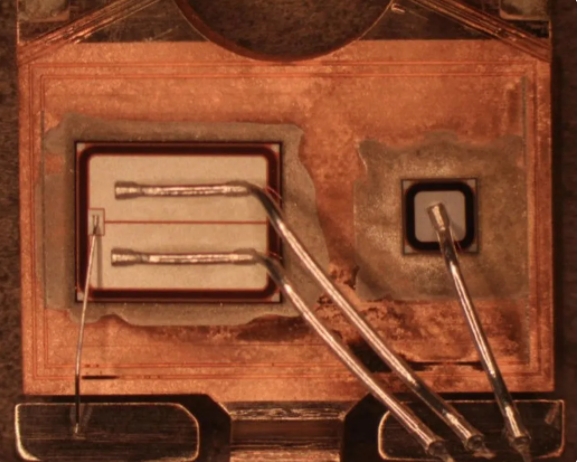

　　TO?247 封裝，顯示了 IGBT 芯片(左)和二極管芯片(右)

　　二、IGBT開通

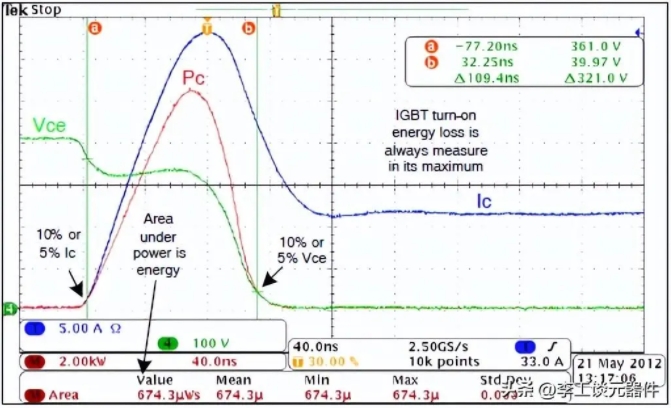

　　IGBT 開通損耗波形

　　將開通波形的電壓和電流相乘，即可計算出該周期的功率。功率波形的積分顯示在屏幕底部。這就得出了 IGBT 開通損耗的能量。

　　功率測量開始和結束的時間點可以任意選擇，但是一旦選定了一組標準，測量就應始終遵循這些標準。

　　二、IGBT導通損耗

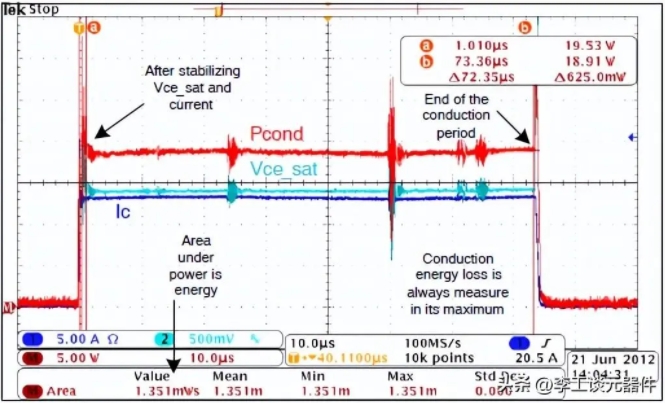

　　IGBT 傳導損耗波形

　　導通損耗發生在開通損耗區和關斷損耗區之間。同樣應使用積分，因?yàn)樵撝芷趦?nèi)的功率并不是恒定的。

　　三、IGBT關斷

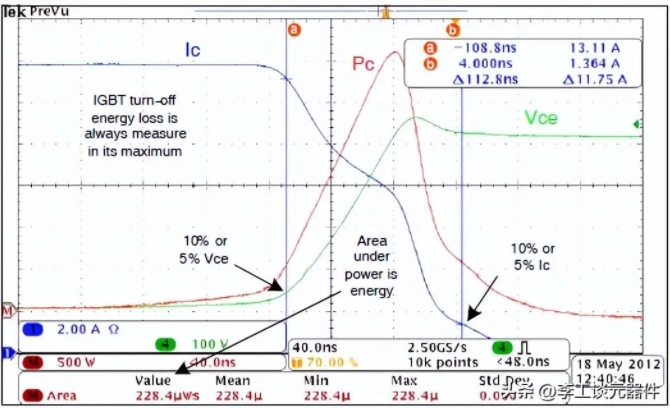

　　IGBT 關斷損耗波形

　　開通、導通和關斷損耗構成了 IGBT 芯片損耗的總和。關斷狀態損耗可以忽略不計，不需要計算。為了計算 IGBT 的總功率損耗，須將這三個能量之和乘以開關頻率。

　　IGBT 的總功率損耗

　　IGBT 損耗必須使用阻性負載或在負載消耗功率的部分周期內進行測量。這樣可消除二極管導通。

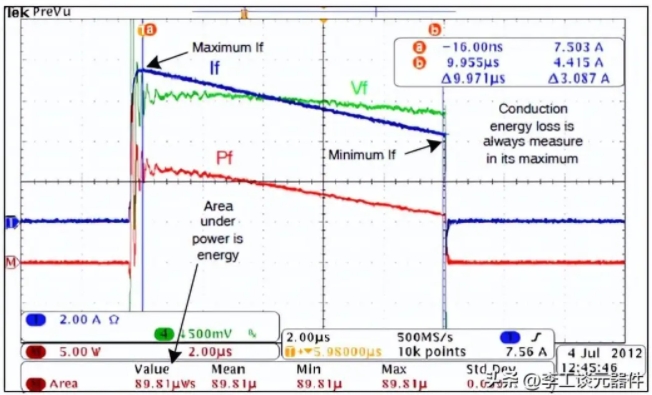

　　二極管導通損耗波形

　　四、FWD反向恢復

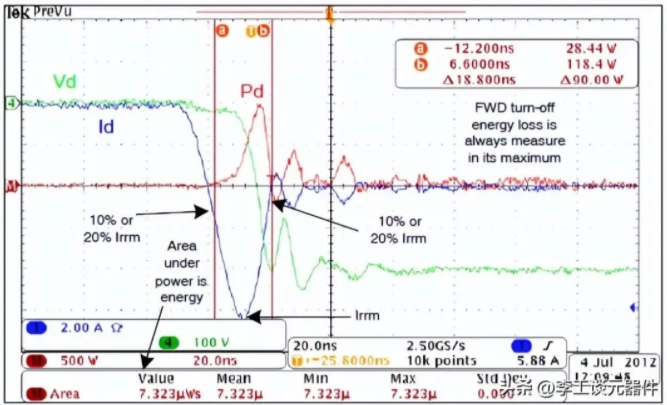

　　二極管反向恢復波形

　　上面2個圖示了二極管在整流器或電抗模式下工作期間的電流和電壓波形。二極管損耗的計算類似于 IGBT 損耗。

　　二極管損耗

　　需要了解的是，損耗以半正弦波變化。需要考慮從峰值到過零的變化，以得出器件的平均功耗。

　　五、IGBT 和二極管功耗計算

　　測量完這五個損耗分量后，需要將它們與測量條件相關聯，以便計算每個芯片的總功耗。

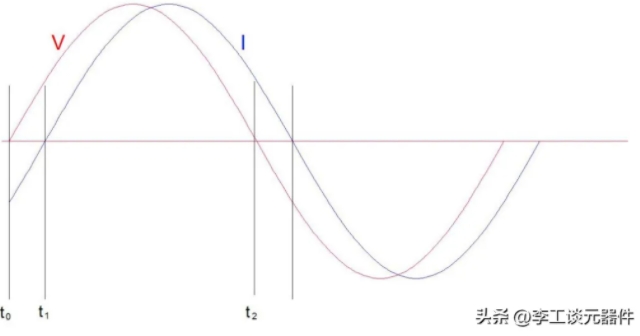

　　感性負載波形

　　上圖顯示了感性負載(如電機)的典型電壓和電流波形。

　　從 t0 到 t1，電流為電抗性，二極管傳導電流。

　　從 t1 到 t2，電流為阻性，IGBT 傳導電流。

　　這些時間段的功耗具有重要價值?；趩蝹€(gè)脈沖計算每個時間段的平均功耗非常復雜，但我們可以合理的精度進行估算。為此，我們需要計算該時間段的平均功耗。

　　在這種情況下，有必要計算平均(或加熱)當量。對于電壓和電流值，它是均方根值;對于功率，它是平均值。

　　六、平均功耗

　　平均功耗公式

　　此公式計算的是正弦波每個四分之一部分的功率，因此要進行校正，我們需要在分母中添加一個因子 4。只要電壓過零點在 0° 和 90°之間(對于感性負載必定如此)，這就是有效的，故公式變?yōu)椋?/p>

　　平均功耗公式

　　七、二極管

　　二極管在 t0 到 t1 期間傳導電流。利用電壓過零點的波形可得出二極管的峰值功耗。知道此功耗值后，我們可以使用 t0 到 t1 期間的平均功耗公式來求得二極管的平均功耗。

　　此時間段的示例計算如下所示。

　　PDIODEpk = 50 W(在電壓過零點)

　　T = 20 ms(50 Hz 正弦波)

　　t0 =0

　　t1 = 2.5 ms

　　2 W 功率出現在進入周期后的 2.5 ms 時。要計算正弦波峰值處的等效功率，我們需要比較這兩點的幅度。

　　峰值幅度出現在 90° 或 π/2 弧度處，相當于幅度 1。2.5 ms 處的幅度為 sin(π × 2.5 ms/10 ms) 或 0.707，因此正弦波峰值處的功率為：

　　IGBT正弦波峰值處的功率

　　對于正電壓半周期，IGBT 在 t1 到 t2 期間傳導電流。IGBT 的平均功耗計算與二極管功耗的計算方法類似。其示例計算如下所示。

　　PIGBTpk = 95W

　　T = 20 ms(50 Hz 正弦波)

　　T1 = 2.5 ms

　　T2 = 10 ms (T/2)

　　對于 IGBT 分析，我們將計算完整半正弦波期間 (t0 – t2) 的 IGBT 功耗，然后計算二極管導通期間 (t0 – t1) 的 IGBT 功耗，再?gòu)那耙还闹袦p去后一功耗。

　　IGBT 功耗半正弦波期間 (t0 – t2)

　　然后計算二極管導通期間的功耗：

　　二極管導通期間的功耗

　　由于 t2 = T/2，故公式變?yōu)椋?/p>

　　IGBT功耗計算

　　八、芯片溫度計算

　　一旦計算出兩個芯片的功耗值，就可以使用數據表中的曲線計算芯片溫度。兩個芯片的溫度一般不相同。每個芯片有一個 θ，并有一個交互作用系數 Psi。

　　θ 是從芯片到封裝外殼或引線的熱阻，它有不同的名稱，例如 RΘJC 是結至外殼熱阻。Psi 是一個常數，表示芯片中未被計算的熱效應。它基于芯片之間的距離。

　　通常，對于 IGBT 使用的大多數 TO-247 和 TO-220 封裝，0.15°C/W 是一個合理的估計值。

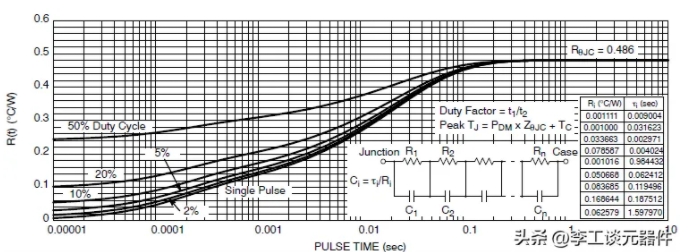

　　IGBT 熱曲線

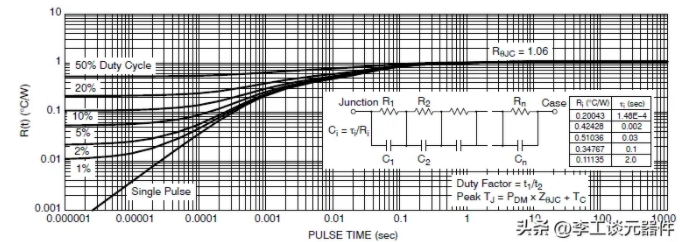

　　二極管熱曲線

　　上面2圖顯示了典型封裝中 IGBT 和二極管的熱響應曲線。曲線上給出了直流值。對于 IGBT，它是 0.486°C/W;對于二極管，它是 1.06°C/W。

　　為了計算給定功率水平對應的穩態溫度，只需要功耗值、直流 θ 和外殼溫度。計算如下：

　　給定功率水平對應的穩態溫度

　　示例：

　　TC = 70°C

　　RΘJC-IGBT = 0.486°C/W

　　RΘJC-diode = 1.06°C/W

　　PD-IGBT = 54.84 W

　　PD-DIODE = 6.60 W

　　交互作用系數 Psi = 0.15°C/W

　　IGBT 的穩態結溫為：

　　IGBT 的穩態結溫

　　TJ-IGBT = 97.6°C(平均結溫)

　　二極管的穩態結溫為：

　　二極管的穩態結溫

　　TJ-DIODE = 85.2°C(平均結溫)

　　為了計算峰值結溫，我們可以將脈沖值增加到穩態(或平均)溫度中。此計算需要上述計算得出的結溫，并加上瞬時溫度變化。

　　唯一需要的新常數是 IGBT 或二極管對于所需脈沖寬度的脈沖值。在 50 Hz 的線頻率下，半周期的時間為 10 ms。根據圖 8，對于 10 ms 脈沖和 50% 占空比，RIGBT 值為 0.375°C/W;根據上圖，相同條件下的 RDIODE 值為 0.95°C/W。

　　基本公式如下：

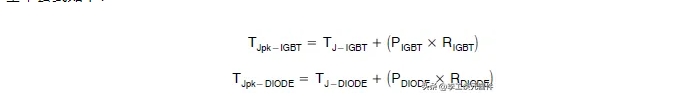

　　峰值結溫計算公式

　　因此，對于上述條件，峰值結溫為：

　　IGBT峰值結溫

　　= 120°C(峰值結溫)

　　二極管峰值結溫

　　= 91°C(峰值結溫)

　　九、總結

　　僅使用 θ 值無法計算多芯片封裝中的結溫。利用從數字示波器獲得的波形和數學公式，可以計算每個器件的功耗。給定 IGBT 的功耗、θ 和 psi，便可計算平均和峰值結溫值。
