1、基本名詞

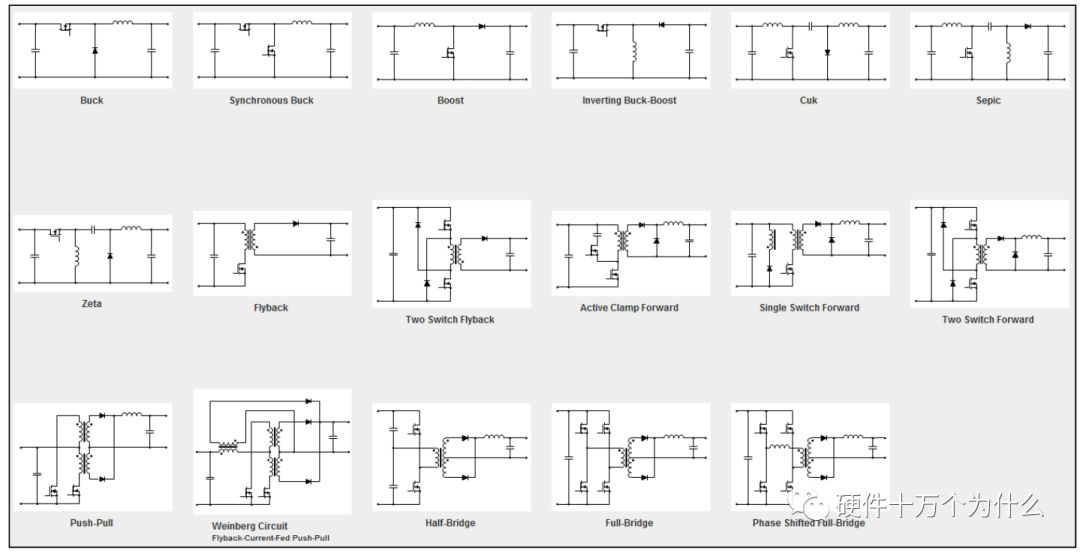

　　常見的基本拓?fù)浣Y(jié)構

　　■Buck降壓

　　■Boost升壓

　　■Buck-Boost降壓-升壓

　　■Flyback反激

　　■Forward正激

　　■Two-Transistor Forward雙晶體管正激

　　■Push-Pull推挽

　　■Half Bridge半橋

　　■Full Bridge全橋

　　■SEPIC

　　■C’uk

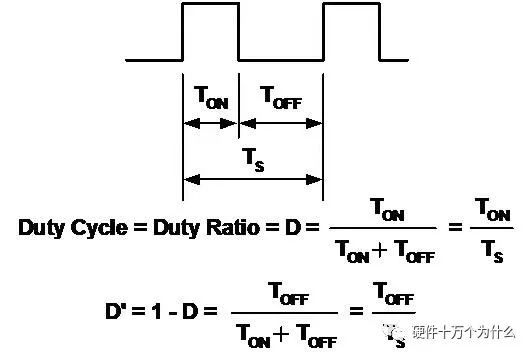

　　基本的脈沖寬度調制波形

　　這些拓?fù)浣Y(jié)構都與開關式電路有關。

　　基本的脈沖寬度調制波形定義如下：

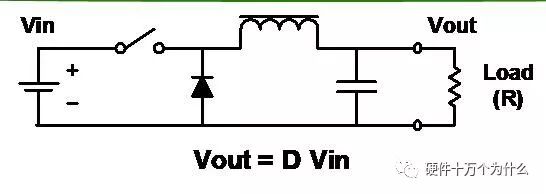

　　2、Buck降壓

　　特點

　　■把輸入降至一個較低的電壓。

　　■可能是最簡單的電路。

　　■電感/電容濾波器濾平開關后的方波。

　　■輸出總是小于或等于輸入。

　　■輸入電流不連續 (斬波)。

　　■輸出電流平滑。

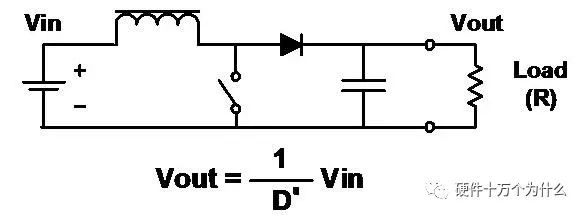

　　3、Boost升壓

　　特點

　　■把輸入升至一個較高的電壓。

　　■與降壓一樣，但重新安排了電感、開關和二極管。

　　■輸出總是比大于或等于輸入(忽略二極管的正向壓降)。

　　■輸入電流平滑。

　　■輸出電流不連續 (斬波)。

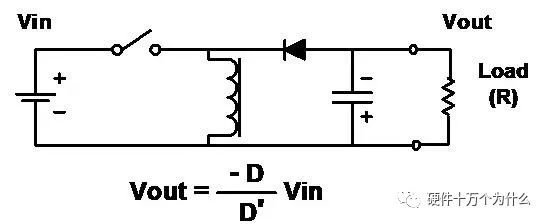

　　4、Buck-Boost降壓-升壓

　　特點

　　■電感、開關和二極管的另一種安排方法。

　　■結合了降壓和升壓電路的缺點。

　　■輸入電流不連續 (斬波)。

　　■輸出電流也不連續 (斬波)。

　　■輸出總是與輸入反向 (注意電容的極性)，但是幅度可以小于或大于輸入。

　　■“反激”變換器實際是降壓-升壓電路隔離(變壓器耦合)形式。

　　5、Flyback反激

　　特點

　　■如降壓-升壓電路一樣工作，但是電感有兩個繞組，而且同時作為變壓器和電感。

　　■輸出可以為正或為負，由線圈和二極管的極性決定。

　　■輸出電壓可以大于或小于輸入電壓，由變壓器的匝數比決定。

　　■這是隔離拓?fù)浣Y(jié)構中最簡單的

　　■增加次級繞組和電路可以得到多個輸出。

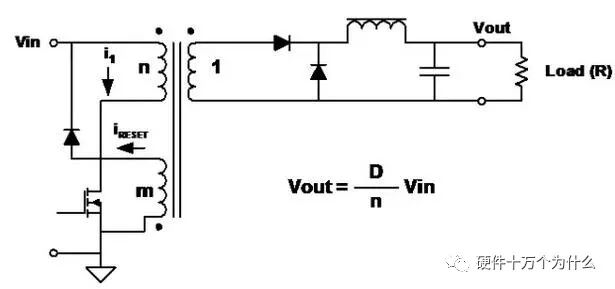

　　6、Forward正激

　　特點

　　■降壓電路的變壓器耦合形式。

　　■不連續的輸入電流，平滑的輸出電流。

　　■因為采用變壓器，輸出可以大于或小于輸入，可以是任何極性。

　　■增加次級繞組和電路可以獲得多個輸出。

　　■在每個開關周期中必須對變壓器磁芯去磁。常用的做法是增加一個與初級繞組匝數相同的繞組。

　　■在開關接通階段存儲在初級電感中的能量，在開關斷開階段通過另外的繞組和二極管釋放。

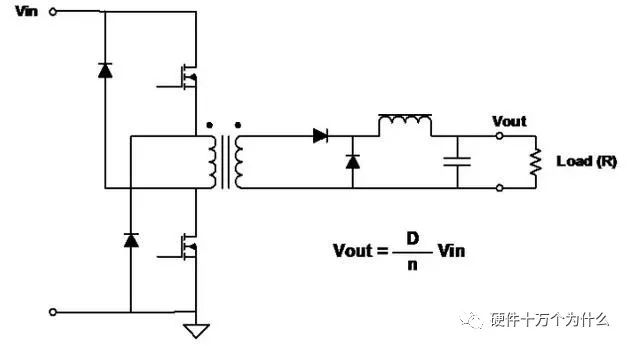

　　7、Two-Transistor Forward雙晶體管正激

　　特點

　　■兩個開關同時工作。

　　■開關斷開時，存儲在變壓器中的能量使初級的極性反向，使二極管導通。

　　■主要優點：

　　■每個開關上的電壓永遠不會超過輸入電壓。

　　■無需對繞組磁道復位。

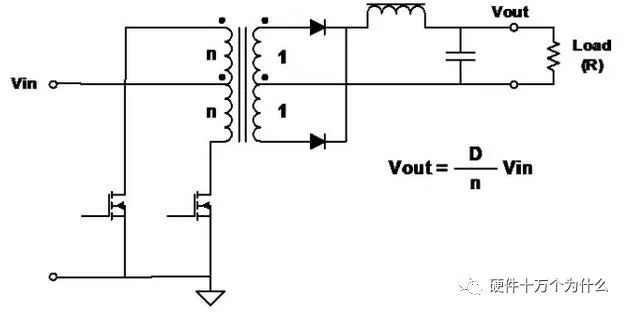

　　8、Push-Pull推挽

　　特點

　　■開關(FET)的驅動不同相，進行脈沖寬度調制(PWM)以調節輸出電壓。

　　■良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。

　　■全波拓?fù)浣Y(jié)構,所以輸出紋波頻率是變壓器頻率的兩倍。

　　■施加在FET上的電壓是輸入電壓的兩倍。

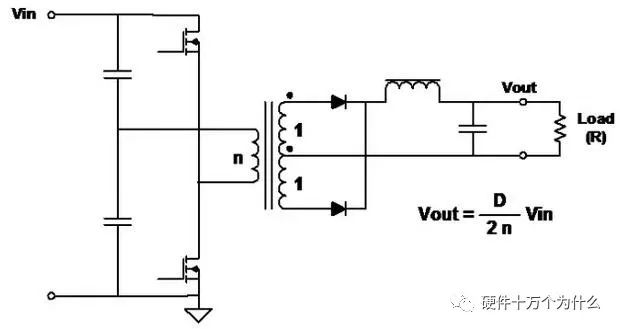

　　9、Half-Bridge半橋

　　特點

　　■較高功率變換器極為常用的拓?fù)浣Y(jié)構。

　　■開關(FET)的驅動不同相，進行脈沖寬度調制(PWM)以調節輸出電壓。

　　■良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。而且初級繞組的利用率優于推挽電路。

　　■全波拓?fù)浣Y(jié)構,所以輸出紋波頻率是變壓器頻率的兩倍。

　　■施加在FET上的電壓與輸入電壓相等。

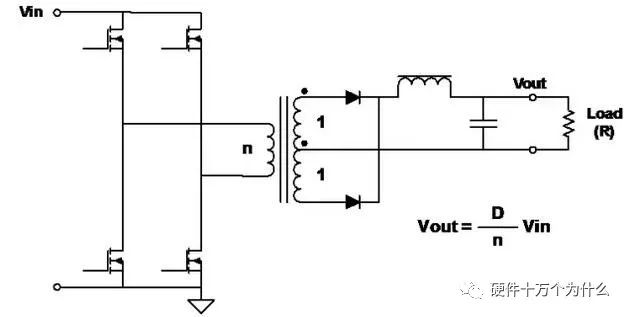

　　10、Full-Bridge全橋

　　特點

　　■較高功率變換器最為常用的拓?fù)浣Y(jié)構。

　　■開關(FET)以對角對的形式驅動，進行脈沖寬度調制(PWM)以調節輸出電壓。

　　■良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。

　　■全波拓?fù)浣Y(jié)構，所以輸出紋波頻率是變壓器頻率的兩倍。

　　■施加在 FETs上的電壓與輸入電壓相等。

　　■在給定的功率下，初級電流是半橋的一半。

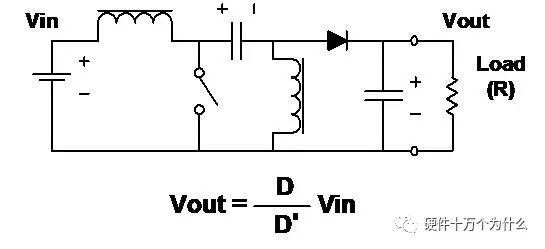

　　11、SEPIC單端初級電感變換器

　　特點

　　■輸出電壓可以大于或小于輸入電壓。

　　■與升壓電路一樣，輸入電流平滑，但是輸出電流不連續。

　　■能量通過電容從輸入傳輸至輸出。

　　■需要兩個電感。

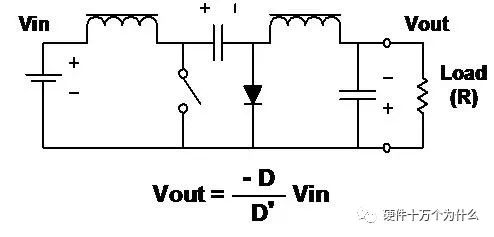

　　12、C’uk(Slobodan C’uk的專利)

　　特點

　　■輸出反相

　　■輸出電壓的幅度可以大于或小于輸入。

　　■輸入電流和輸出電流都是平滑的。

　　■能量通過電容從輸入傳輸至輸出。

　　■需要兩個電感。

　　■電感可以耦合獲得零紋波電感電流。

　　13、電路工作的細節

　　下面講解幾種拓?fù)浣Y(jié)構的工作細節

　　■降壓調整器：

　　連續導電

　　臨界導電

　　不連續導電

　　■升壓調整器 (連續導電)

　　■變壓器工作

　　■反激變壓器

　　■正激變壓器

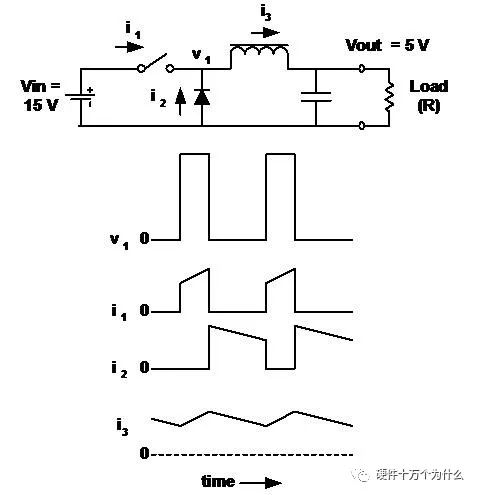

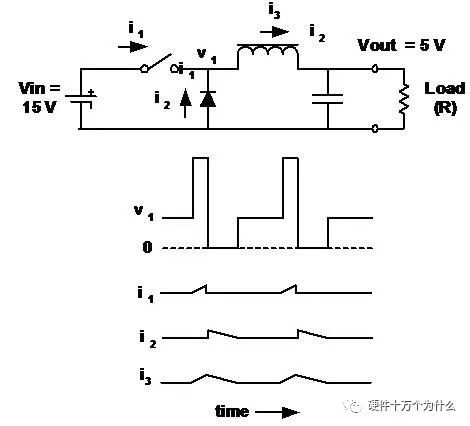

　　14、Buck-降壓調整器-連續導電

　　■電感電流連續。

　　■Vout 是其輸入電壓 (V1)的均值。

　　■輸出電壓為輸入電壓乘以開關的負荷比 (D)。

　　■接通時，電感電流從電池流出。

　　■開關斷開時電流流過二極管。

　　■忽略開關和電感中的損耗, D與負載電流無關。

　　■降壓調整器和其派生電路的特征是：

　　輸入電流不連續 (斬波), 輸出電流連續 (平滑)。

　　15、Buck-降壓調整器-臨界導電

　　■電感電流仍然是連續的，只是當開關再次接通時 “達到”零。

　　這被稱為 “臨界導電”。

　　輸出電壓仍等于輸入電壓乘以D。

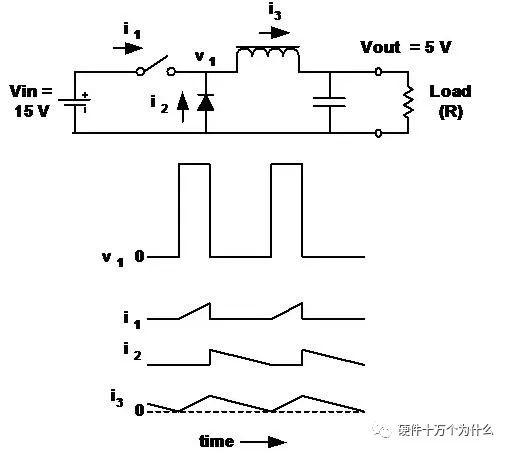

　　16、Buck-降壓調整器-不連續導電

　　■在這種情況下，電感中的電流在每個周期的一段時間中為零。

　　■輸出電壓仍然 (始終)是 v1的平均值。

　　■輸出電壓不是輸入電壓乘以開關的負荷比 (D)。

　　■當負載電流低于臨界值時,D隨著負載電流而變化(而Vout保持不變)。

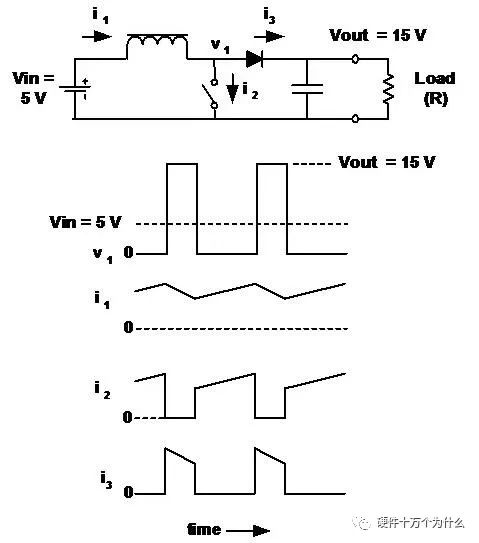

　　17、Boost升壓調整器

　　■輸出電壓始終大于(或等于)輸入電壓。

　　■輸入電流連續，輸出電流不連續(與降壓調整器相反)。

　　■輸出電壓與負荷比(D)之間的關系不如在降壓調整器中那么簡單。在連續導電的情況下：

　　在本例中，Vin = 5,

　　Vout = 15, and D = 2/3.

　　Vout = 15，D = 2/3.

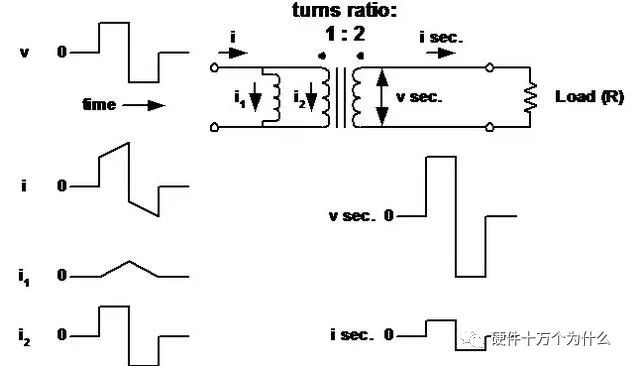

　　18、變壓器工作(包括初級電感的作用)

　　■變壓器看作理想變壓器，它的初級(磁化)電感與初級并聯。

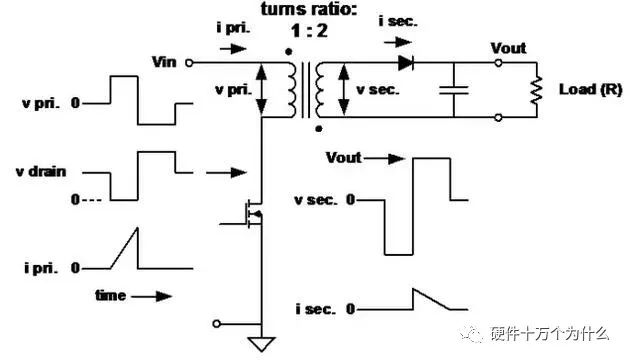

　　19、反激變壓器

　　■此處初級電感很低，用于確定峰值電流和存儲的能量。當初級開關斷開時，能量傳送到次級。

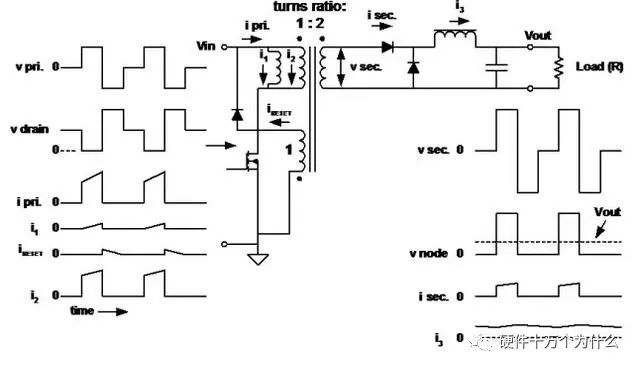

　　20、Forward 正激變換變壓器

　　■初級電感很高，因為無需存儲能量。

　　■磁化電流 (i1) 流入 “磁化電感”，使磁芯在初級開關斷開后去磁 (電壓反向)。

　　21、總結

　　■此處回顧了目前開關式電源轉換中最常見的電路拓?fù)浣Y(jié)構。

　　■還有許多拓?fù)浣Y(jié)構，但大多是此處所述拓?fù)涞慕M合或變形。

　　■每種拓?fù)浣Y(jié)構包含獨特的設計權衡：

　　施加在開關上的電壓

　　斬波和平滑輸入輸出電流

　　繞組的利用率

　　■選擇最佳的拓?fù)浣Y(jié)構需要研究：

　　輸入和輸出電壓范圍

　　電流范圍

　　成本和性能、大小和重量之比
