開關電源，又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。開關電源利用的切換晶體管多半是在全開模式及全閉模式之間切換，這兩個模式都有低耗散的特點，切換之間的轉換會有較高的耗散，但時間很短，所以民熔開關電源比較節省能源，產生廢熱較少。開關電源的高轉換效率是其一大優點，而開關電源工作頻率高，也可以使用小尺寸、輕重量的變壓器，開關電源重量也會比較輕。開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明等領域。

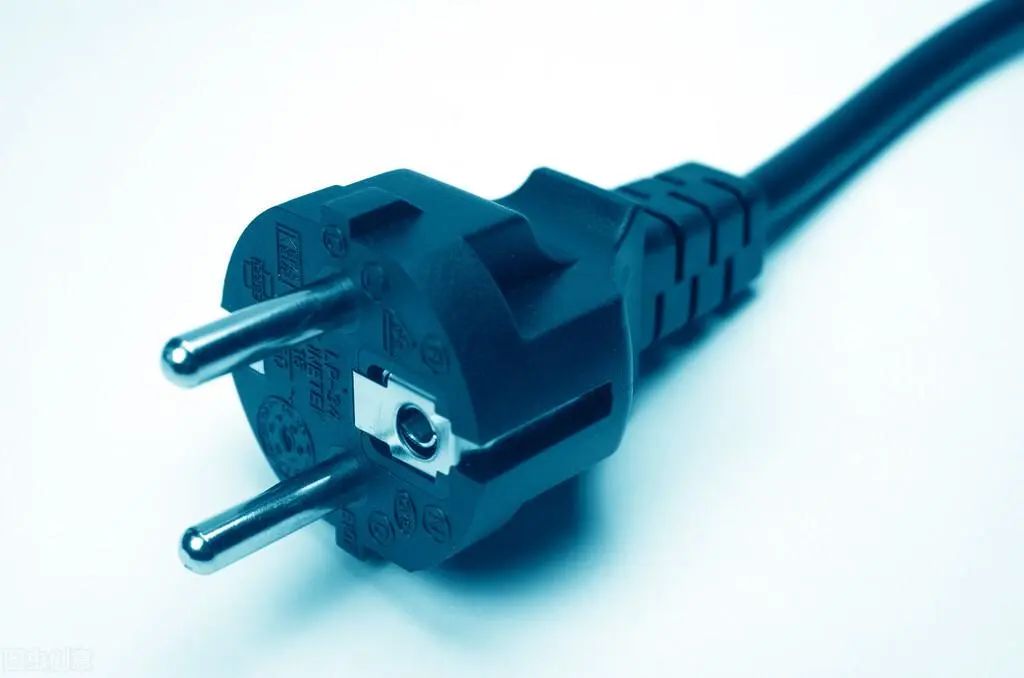

　　隔離插頭

　　優異的開關電源是離不開性能的支持的，而開關電源又有哪些性能呢?今天就找了三個比較常見的性能來和大家談?wù)劇Ｗ詈蟮逆溄又幸材芸闯龈嗟男阅堋?/p>

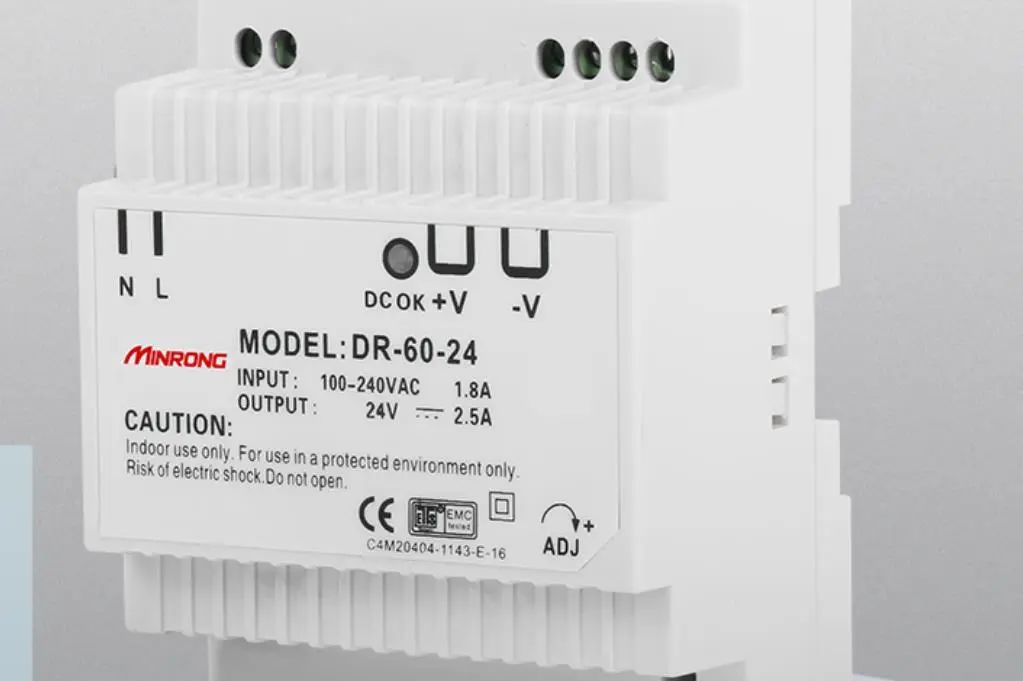

　　出類拔萃的民熔開關電源

　　一、調整率

　　1、調整率

　　當電源在使用時，外部條件有兩個明顯的變化：輸入和負載。一個好的電源應該能夠在輸入和負載變化時保持恒定的電壓或電流。

　　當輸入或負載發生變化時，輸出偏離額定輸出的程度稱為調整率。例如，如果輸入在最大值和最小值之間變化，則測量輸出的偏差率是一個百分比，如5%，稱為±5%的調整率。

　　應注意區分調節率和紋波。紋波是輸出的動態特性，調節率是電源在極端外界條件下工作時輸出的極限偏差。

　　2、調節率類型

　　1)輸入調節率

　　其它條件不變，調整輸入時，輸出偏差，對于交流電源，是以交流線路的有效電壓為變化范圍，如180~264為上下限變化。有時會調整交流頻率，看看輸出是否有偏差，比如從47赫茲到63赫茲。

　　2)負載調整率

　　其他條件不變，調整負載時的輸出偏差。

　　3)綜合調整率

　　同時調整輸入和負載，找出最差的偏差。

　　二、 恒流

　　1、LED恒流驅動

　　為什么照明LED是由電流驅動的?

　　LED為二極管，二極管PN結正向傳導阻抗為負溫度系數。隨著溫度的升高，二極管的正向傳導阻抗減小。如果LED由恒壓電源驅動，當LED工作時，溫度開始上升。溫度升高后，正向傳導阻抗減小。因為I=u/R，電流增大，而由于功率P=u*I，LED發熱更嚴重，進一步刺激溫升，陷入惡性循環，直至LED損壞。

　　恒壓源驅動時，溫度和電路是一對正反饋。因此，照明LED始終采用恒流驅動。如果不發光，LED幾乎沒有溫升，因此可以通過恒壓驅動。

　　2、恒流精度

　　恒流精度與其他電源的恒壓效果相同，體現在幾個方面。

　　1)負載變化時電源輸出電流的恒定程度。

　　在實際應用中，不同的LED串不可能具有相同的阻抗特性。當這些不同的負載連接到電源上時，電流誤差被定義為恒流精度。不僅是多負載，同一個led，當溫度不同時，阻抗特性不同，而且不同溫度下的電流也有誤差，但這與之前的條件本質上是一樣的，都是負載的變化。

　　因此，在測試恒流精度時，需要使用電子負載使負載在合理的范圍內變化，并測量電壓的電流誤差。

　　2)電源內部元件參數變化時，電源輸出電流的恒定程度。這不是恒流精度的標準定義，但目前許多電源都有這一要求。當儲能元件(如電感或變壓器)的電感值出現誤差時，電源輸出電流的恒定程度是一個重要指標。

　　考慮到成本因素，儲能元件在加工過程中的偏差很大，因此電源的設計應使其對儲能元件的感測值不敏感。

　　3、鋰電池恒流驅動

　　在不同的電量下，便攜式設備中使用的鋰電池的電壓是不同的。例如，手機中使用的鋰電池在滿能量時約為4.2伏，在低能量時約為2.5伏。

　　如果用恒壓電源給電池充電，當電池電量低時，充電電流會非常大，相當于電壓源連接到電容器上，會損壞電池。損壞的原因是大電流引起的高熱。為了限制大電流，電流充電器采用恒流恒壓充電，當電池電壓較低時，采用恒流輸出。

　　三、效率和待機功耗

　　1、效率和待機功耗這兩個概念非常簡單，但有一點需要澄清，當電源工作時：效率小于，總功耗與待機功耗之差除以總功耗。雖然備用功耗是電源本身的總損耗，但當電源負載時，電源本身的功耗大于待機功耗。

　　電源的功耗主要來自電感/變壓器、開關管和二極管的損耗。這些損耗與開關頻率有關。然而，當輸出功率很低時，電流型開關電源會降低頻率以節省能量。因此，在負載和待機狀態下，電源本身的功耗是完全不同的。但是，隨著負荷消耗的增加，效率提高。很容易理解在待機狀態下效率為0，但當負載接通時，功耗的增加并不能跟上負載消耗的增加。
