燈具系統采直接驅動設計
LED工作電壓范圍上下限串接總合都需要在LED電源供應器輸出電壓范圍內，例如LED規格為3.4~3.6V,使用6串的串接電壓為20.4~21.6V，此時就要選擇輸出為24V(定電流區間18~24V)的機型。

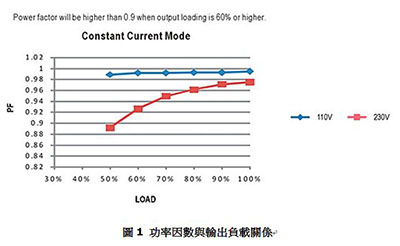

具功因矯正功能機型，PF值如要求需大于0.9，負載需大于規格書PFC定義范圍，功率因子與輸出負載關系如圖(1)所示，會依機型定義不同，一般設計值為75% LOAD以上。
如果使用在輸入電壓不穩定場所，如使用發電機設備或使用在重工業區，請選擇表一中〝一般泛用型〞產品。
燈具系統采恒流IC設計
驅動IC的啟動電壓設計需接近LED電源供應器的輸出電壓。
驅動IC對于電壓穩定度要求較高，建議采用表一中〝一般泛用型〞產品。
具功因矯正功能機型，負載需大于規格書PFC定義范圍，功率因子與輸出負載關系如圖(1)所示，會依機型定義不同，一般設計值為75% LOAD以上。
使用驅動IC有可能會產生EMI搭配問題，燈具設計完成需再確認EMI
