13-16串100A動力鋰電池保護板
發(fā)布時間：2024-12-27作者：admin點擊：272
這里介紹一款本人制作的大電流鋰電池保護板，基本性能有：
1.標稱輸入電壓：48-60V;
2.電池串數(shù)：12-16串：
3.電池種類，換用不同的IC支持磷酸鐵鋰電池(3.2V)，聚合物電池和三元鋰電池(3.7V)
比如用三元鋰電池，13-14串是標稱48V，16串是標稱60V，用磷酸鐵鋰電池15-16串是標稱48V。
4.持續(xù)充放電電流：100A
5.過流保護點：160A
6.所用功率器件：自家后羿半導體的HY4008(80V200A3mR)*16
7.鋰電池管理芯片：S8204*4
8.PCB尺寸：100*140mm
另外，感謝精工技術(shù)有限公司提供樣片。

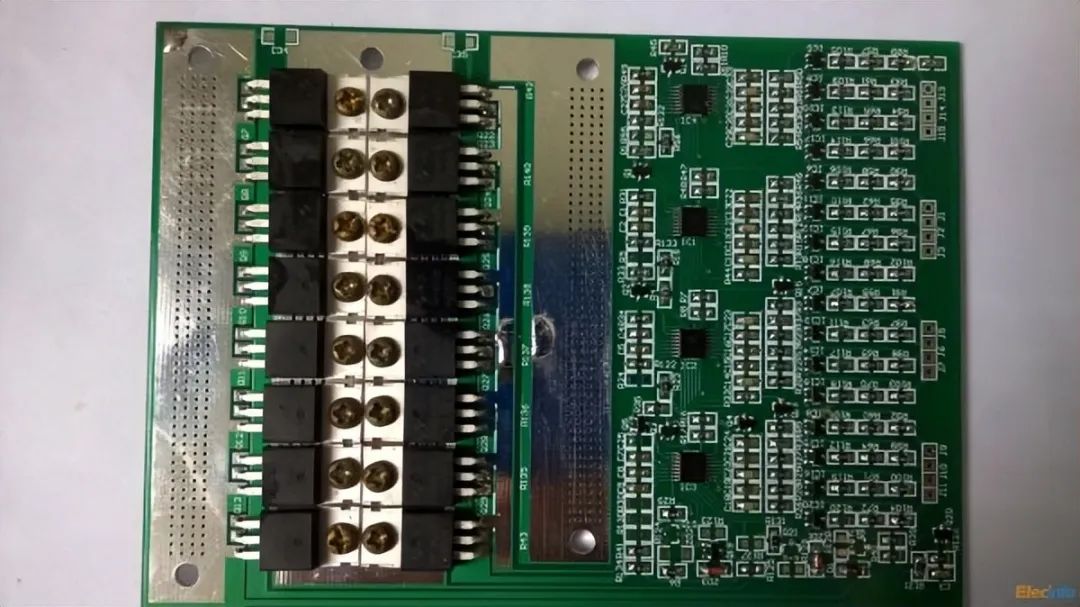

其他不多說了，先放個圖：

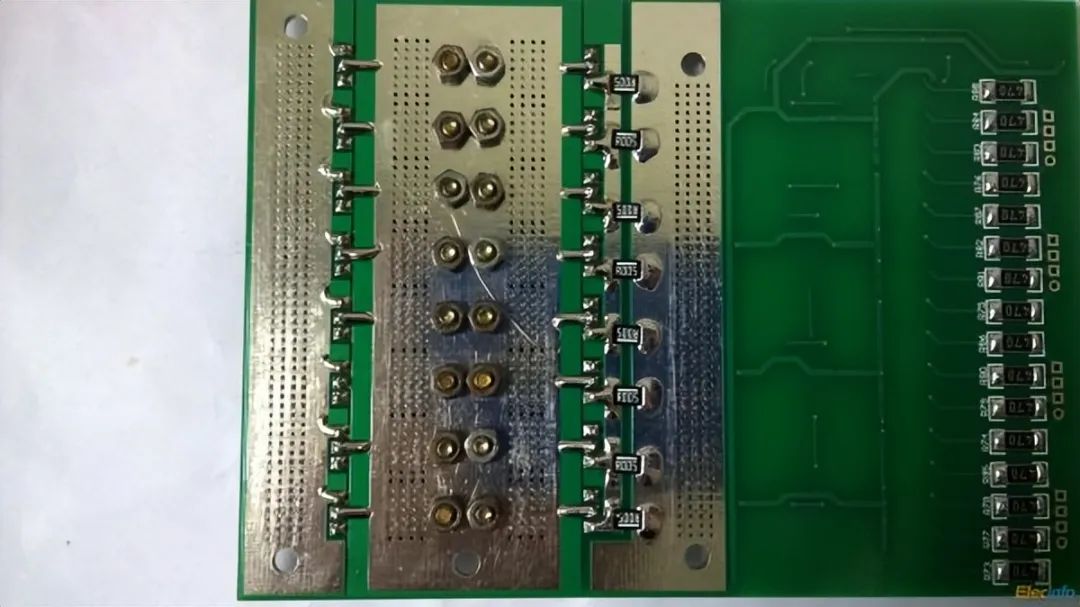

不僅僅是螺絲擰緊導電，MOS管D極還焊接到板子了。
合金電阻，功率還是夠的。
