注意：仿真只是數學運算，實際情況的話，就不是數學運算那么簡單，有很多復雜的因數在里面。所以具體情況要參照實際電路搭建。比如說，之前我們搭建蔡氏電路的時候，明明1700歐左右就能產生雙周期的波形，但是按照仿真搭建的電路，具體確實1430歐左右才產生雙周期的波形。這是需要注意的!!!

　　此處我們采用的是Multisim軟件仿真 ，鏈接中有詳細安裝教程。

　　目錄

　　同向放大電路

　　Multisim器件打開位置

　　同向放大電路圖分析

　　同向放大原理

　　阻值選擇

　　同向放大電路運用——電壓跟隨器

　　總結

　　反向放大電路

　　Multisim中操作注意事項

　　反向放大電路圖分析

　　反向放大原理

　　利用反向放大電路實現電壓同向等比縮小

　　總結

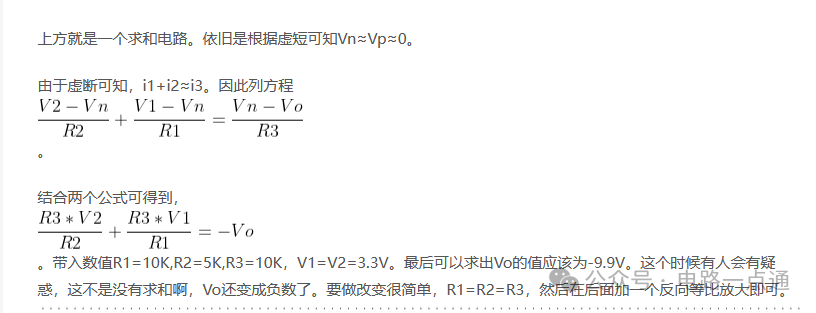

　　求和電路

　　求差電路

　　積分電路

　　Multisim函數發生器打開位置

　　積分電路圖分析

　　積分電路原理及三角波產生

　　同向放大電路

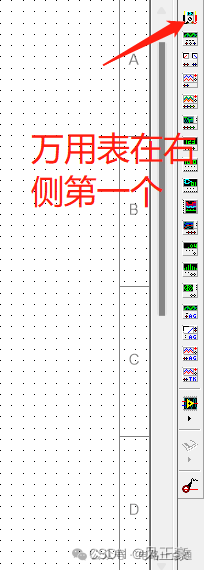

　　Multisim器件打開位置

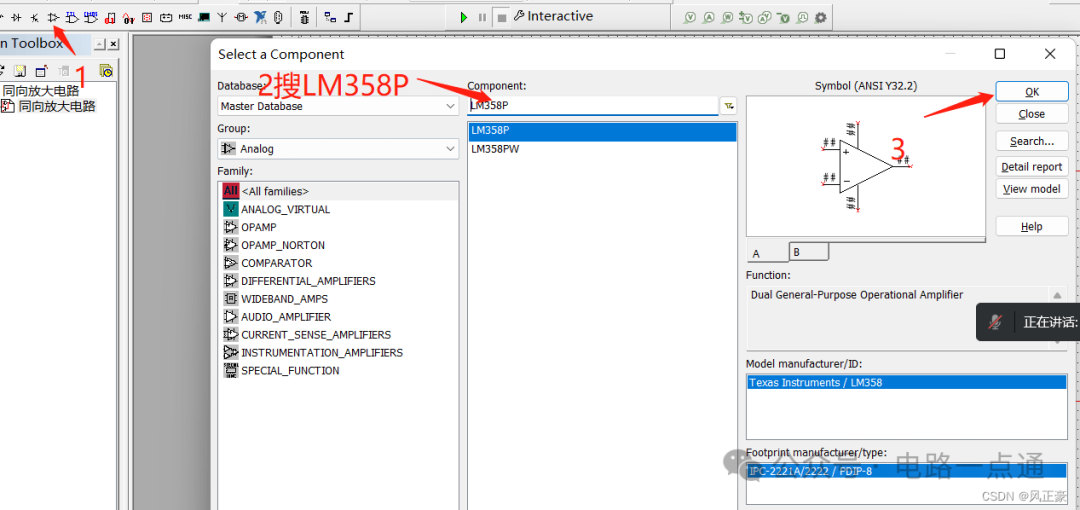

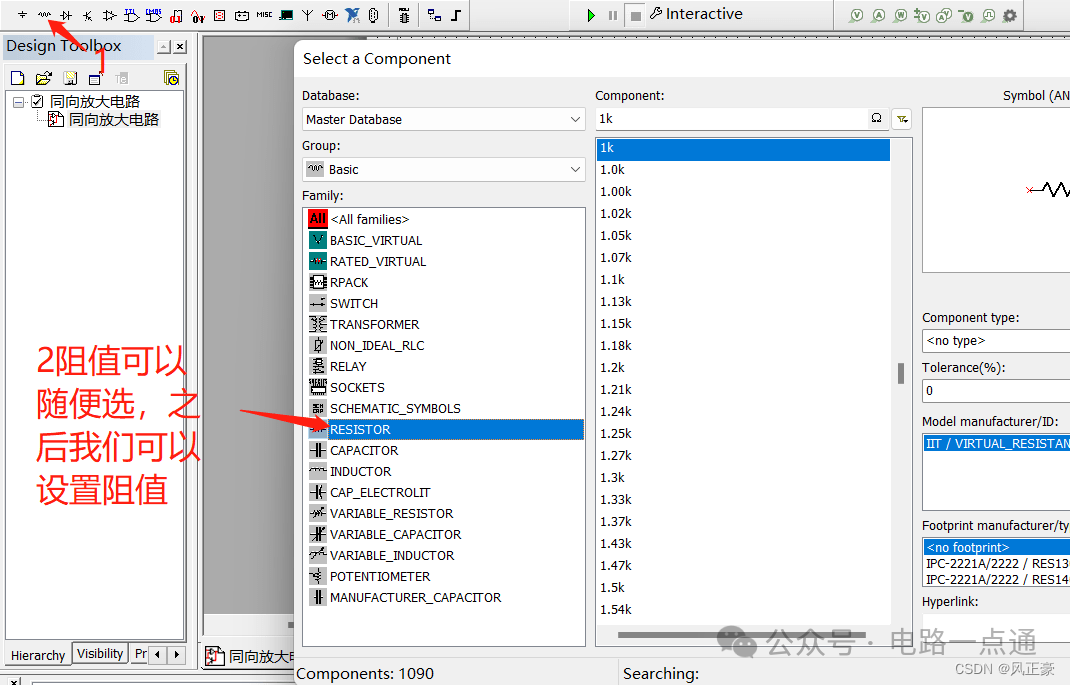

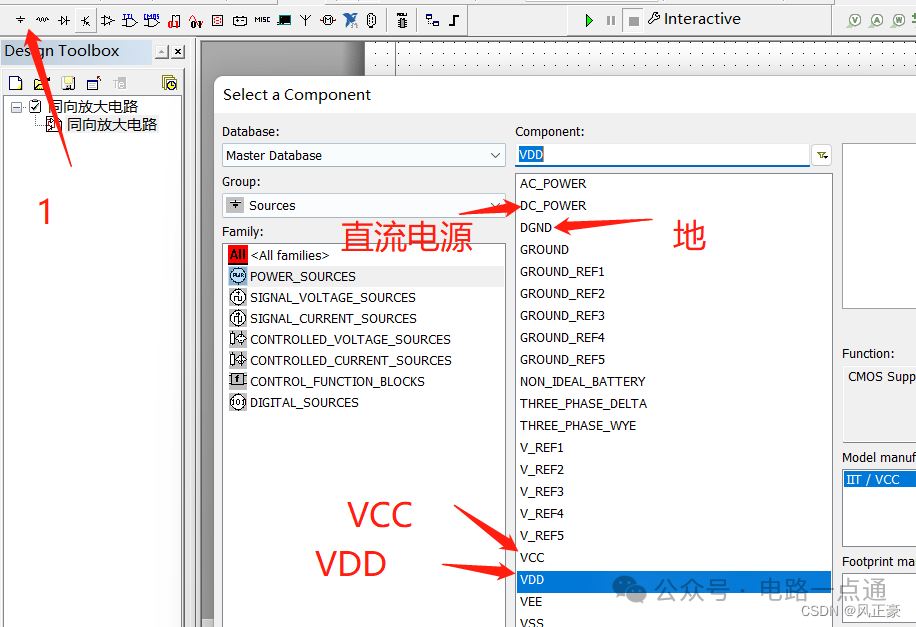

　　如下為相應器件位置。

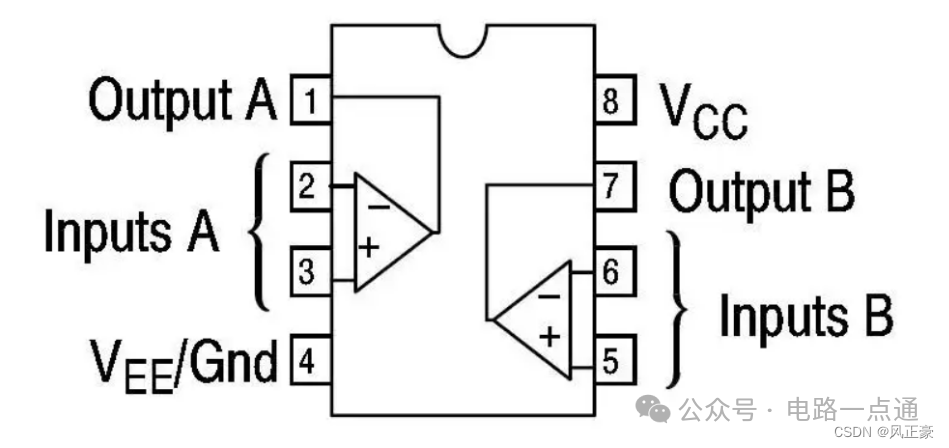

　　因?yàn)長M358P內部是存在兩個運放的，所以彈出的選項點擊A還是B都可以。

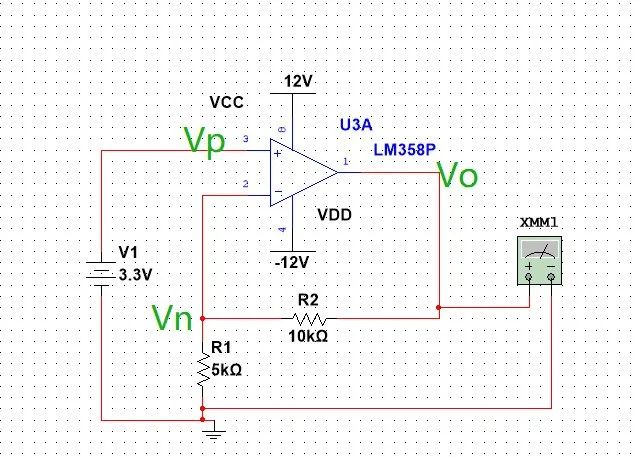

　　同向放大電路圖分析

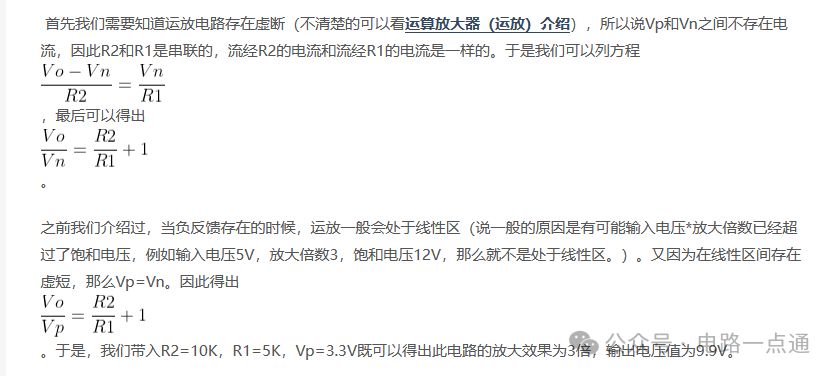

　　同向放大原理

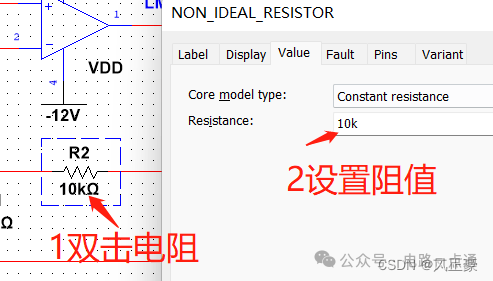

　　阻值選擇

　　但是我們就會有人會想，為什么設置的是10k和5k呢?10歐和5歐不行嗎?既然10歐和5歐不行，那么10M和5M呢?詳情看運算放大器(運放)介紹中的 輸出端負載阻值影響部分。

　　如果不想看，直接說結論，我們外接的電阻盡量以千歐作為單位最佳。

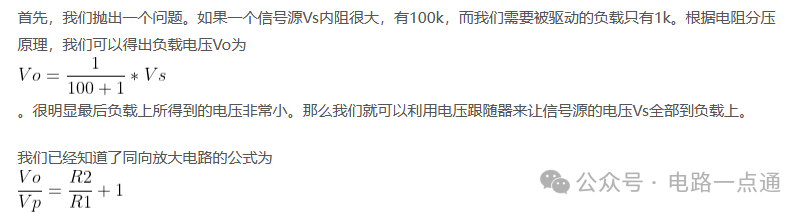

　　同向放大電路運用——電壓跟隨器

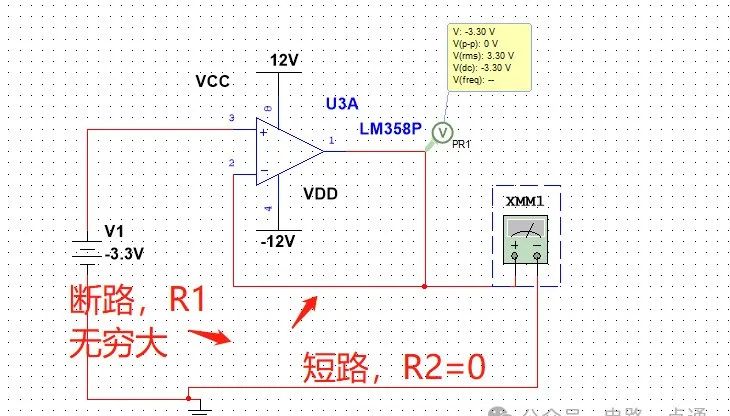

　　那么我們?nèi)绻枰鲆粋€(gè)電壓跟隨器只需要讓R2為0，R1為無窮大即可。當短路時，電阻為0，斷路時，電阻無窮大。那么我們就可以畫出下面的電路。

　　但是有人會問了，如果只讓R2=0，保留R1，不任然有電壓跟隨的效果嗎? 是的，的確有電壓跟隨效果，但是沒有必要而且徒增麻煩，也增加成本。因?yàn)槲覀冎?，運放的外接電阻不能過大，不能過小(運算放大器(運放)介紹中 輸出端負載阻值影響有詳解)。如果我們選擇錯了電阻，會導致跟隨效果出問題。就算選擇對了，增加成本，何必呢?

　　因?yàn)殡妷焊S器具有幾乎無窮大輸入電阻，無窮小輸出電阻，所以常常把他作為阻抗變換器，在高阻電壓信號源和低阻負載中，起到隔離作用。故電壓跟隨器又稱緩沖器或隔離器。

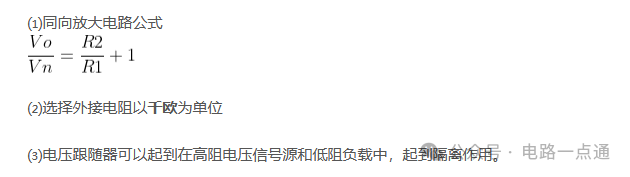

　　總結

　　反向放大電路

　　Multisim中操作注意事項

　?、盼覀冃枰⒁猓x中運放的時候一般都是正向輸入端在上面，反向輸入端在下面。如果我們想調整兩個位置，可以按Alt+Y，進行以Y坐標軸對稱變換。

　?、飘?dāng)我們以Y軸進行對稱變換的時候，需要注意此時上方是接負壓，下方接正電壓。否則運行的時候會報錯。

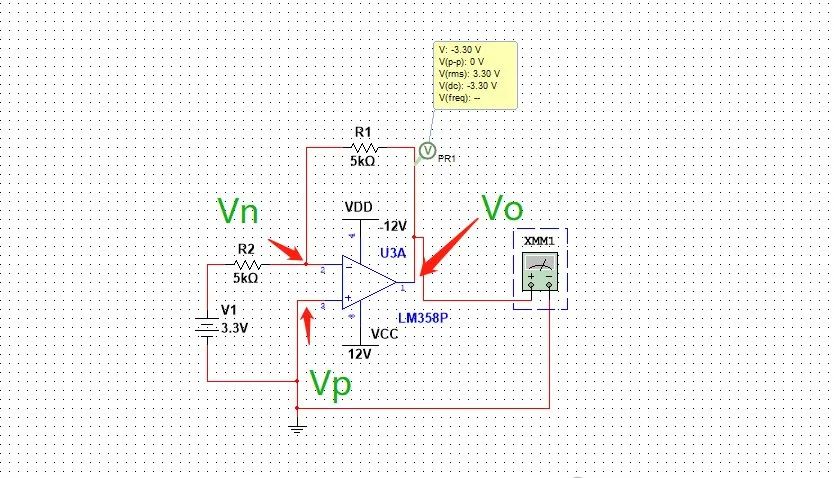

　　反向放大電路圖分析

　　反向放大原理

　　首先我們看Vp，可以知道他是直接接地的，所以Vp=0V，又因?yàn)檫\(yùn)放處于線性區的時候存在虛斷，那么Vp≈Vn≈0V，此時我們把Vn≈0V的現象稱之為虛地 。

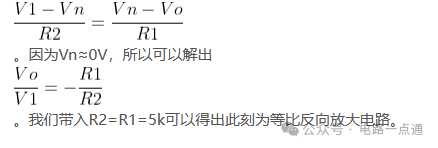

　　因?yàn)檫\(yùn)放存在虛斷，所以說運放的反向輸入端沒有電流，可以列公式

　　我們帶入R2=R1=5k可以得出此刻為等比反向放大電路。

　　利用反向放大電路實現電壓同向等比縮小

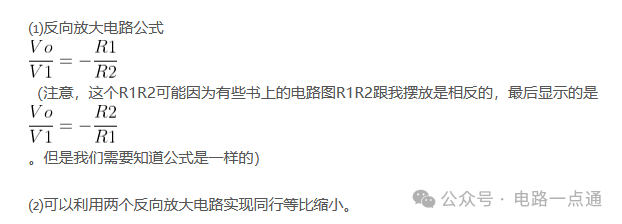

　　首先我們知道了反向放大電路的公式為

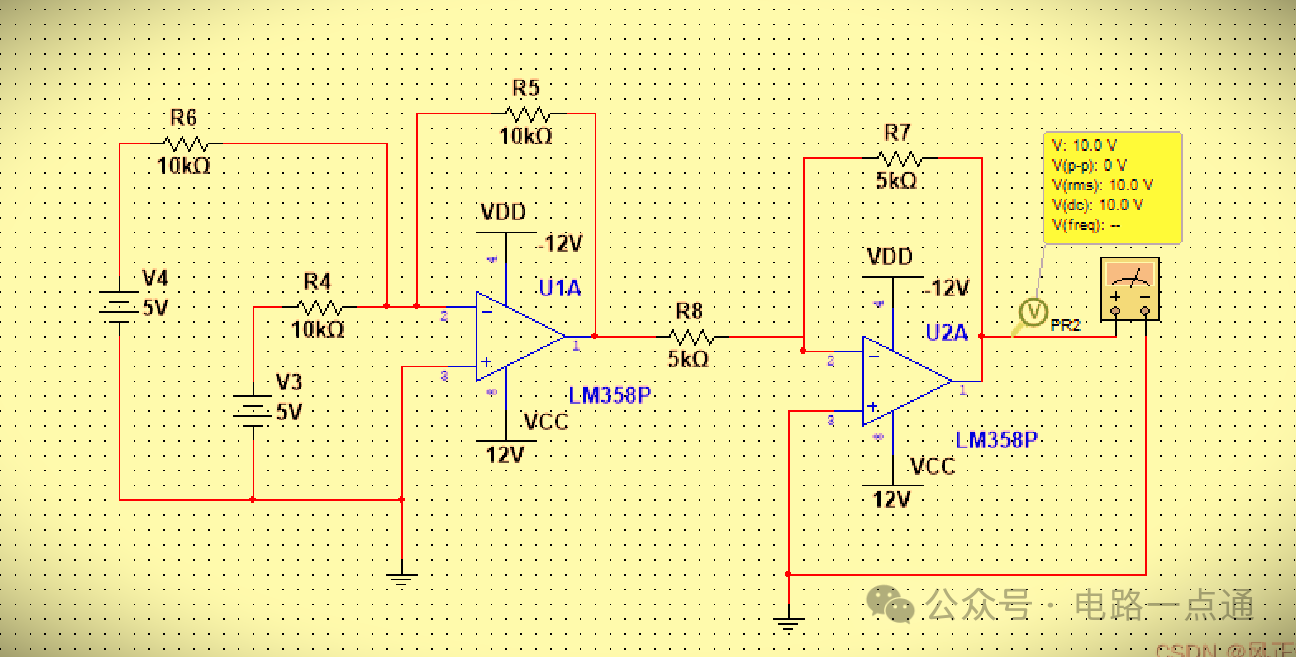

那么我們可以先將V2反向縮小0.6倍，再進行一次等比反向放大。這樣最終就輸出了3V的電壓

　　總結

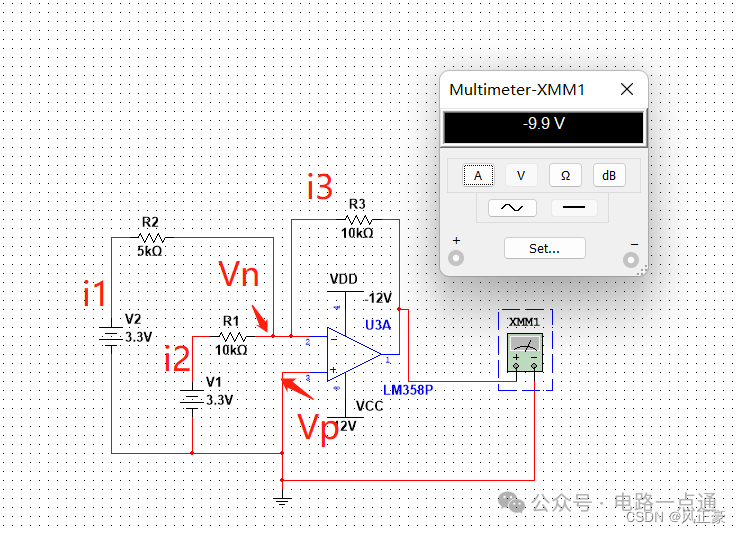

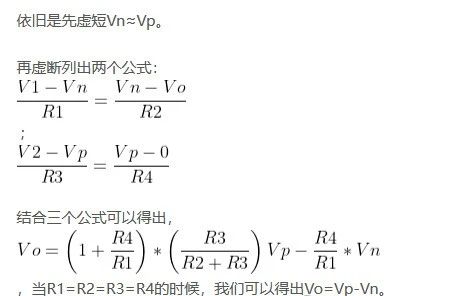

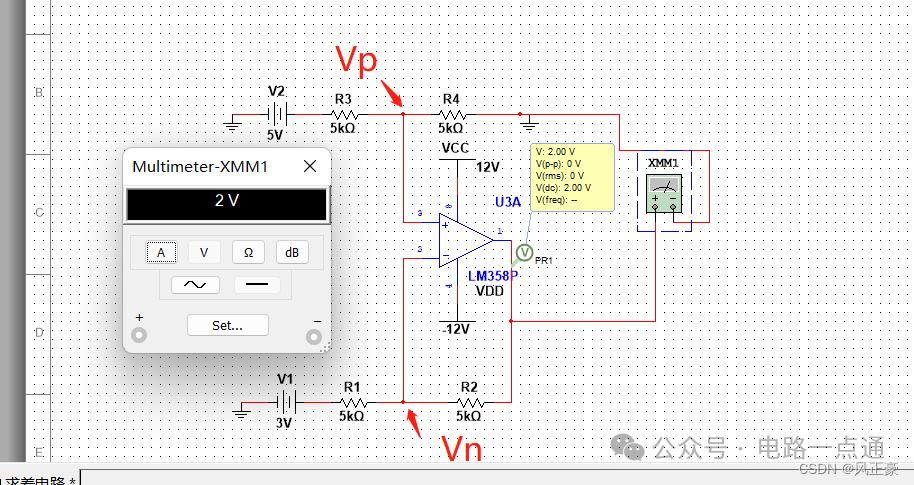

　　求差電路

　　積分電路

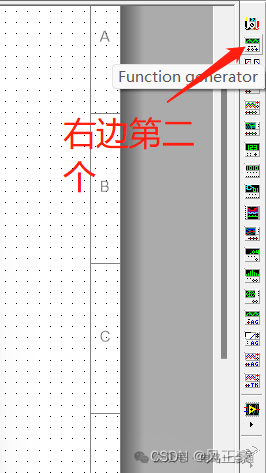

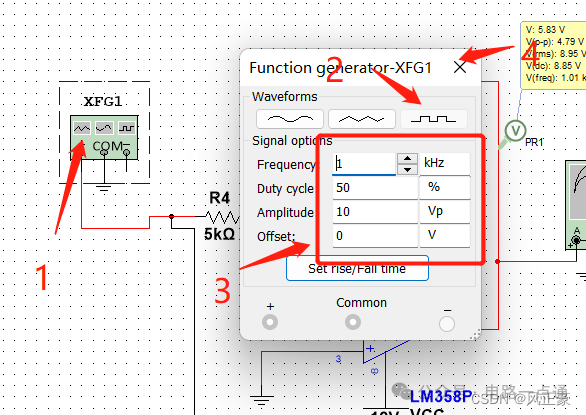

　　Multisim函數發生器打開位置

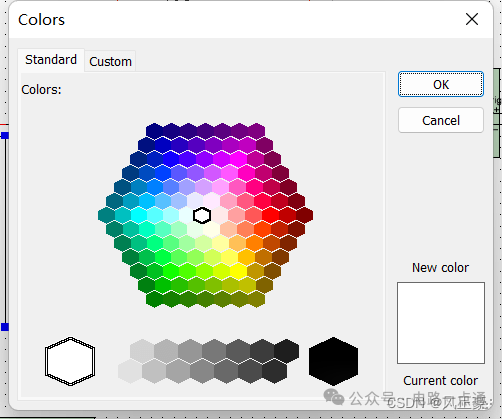

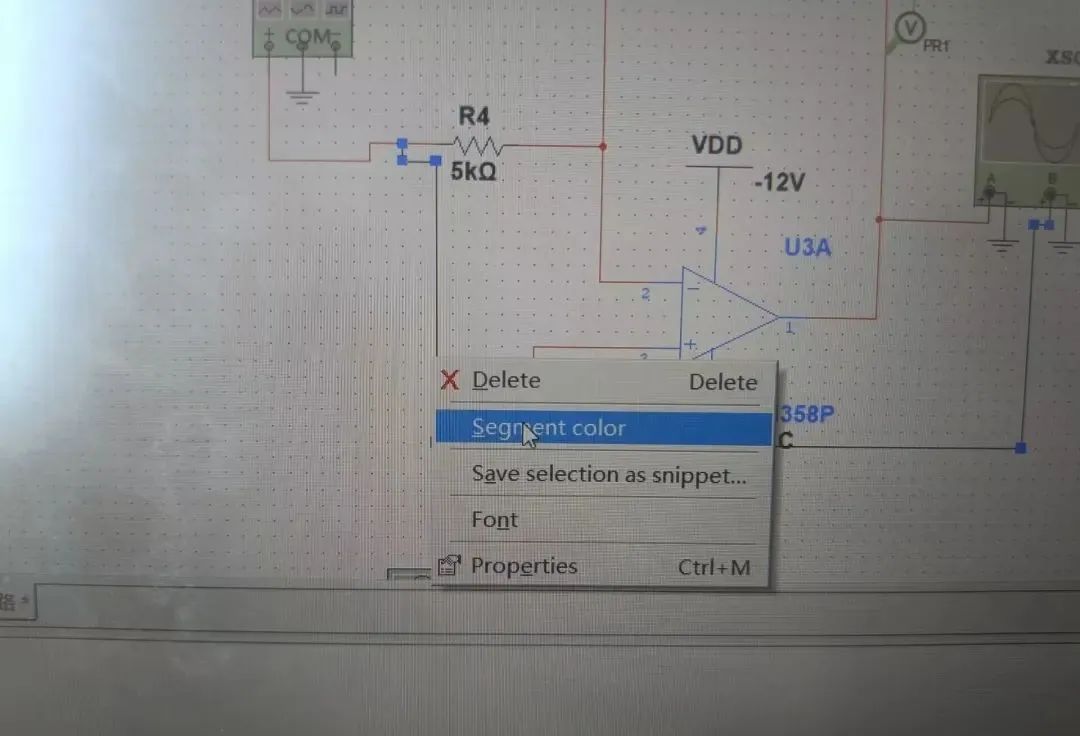

　　下面我的示波器兩個都連接了，為了區分AB兩個波形，我將原來波形B設置為白色，通過運放處理后的波形為紅色。先右擊B這條線——>點擊Segment color——>點擊中間的白色——>點OK即可

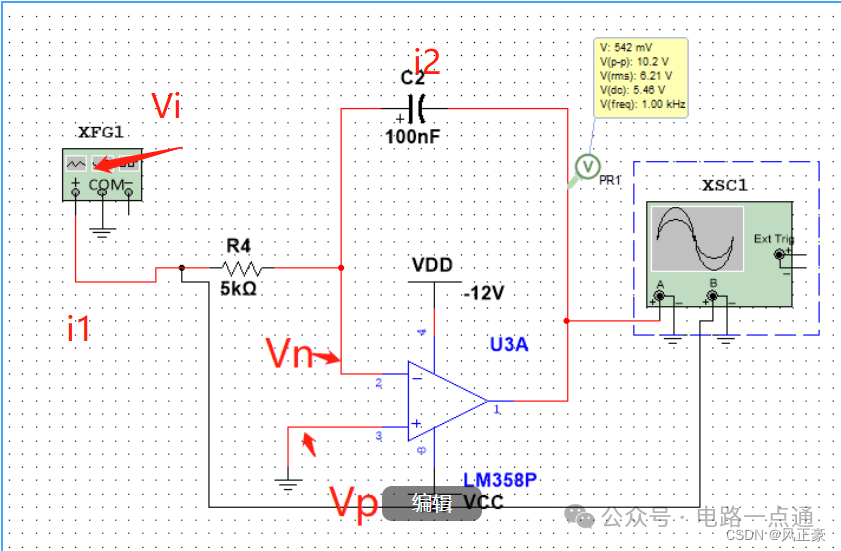

　　積分電路圖分析

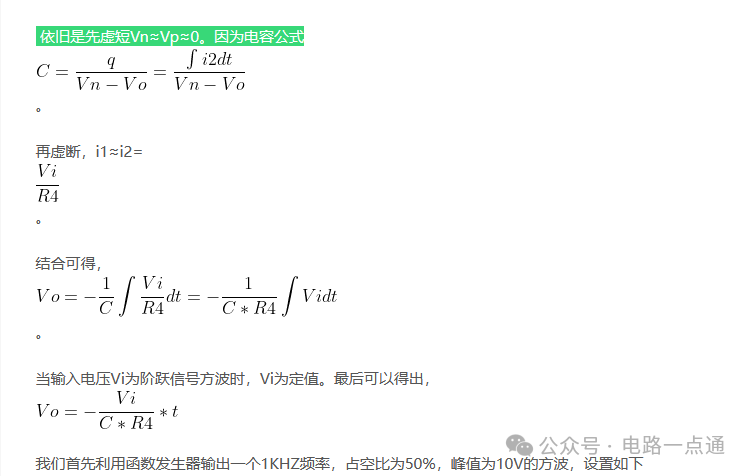

　　積分電路原理及三角波產生

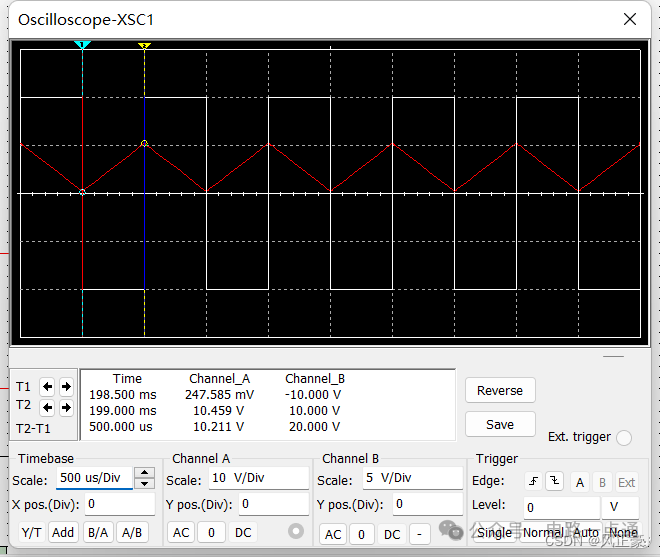

　　之后運行結果如下
