電子入門，怎么看原理圖，各個圖標都代表什么含義，今天好好來匯總一下。

　　就比如這個電路原理圖來說，各個符號都代表什么意思呢?

　　一、二極管

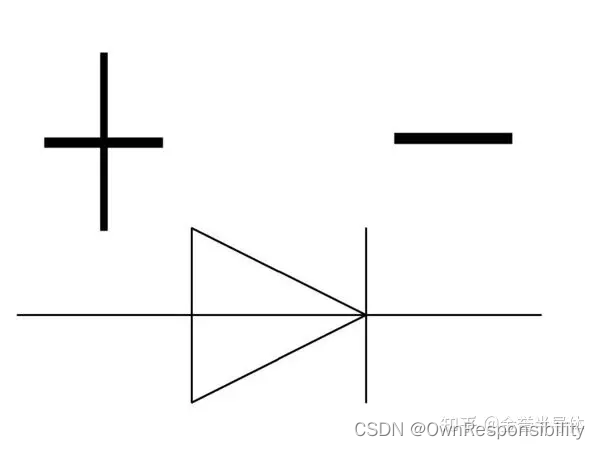

　　理論上說，二極管本身就是一個半導體， 即給二極管陽極和陰極加上正向電壓時，二極管導通。當給陽極和陰極加上反向電壓時，二極管截止。因此，二極管的導通和截止，則相當于開關的接通與斷開。正向?qū)?，反向截止。二極管符號的箭頭指明了導通方向。

　　二、電容

　　其中 “20p” 表示電容器的容值，單位是皮法(pF)。

　　“C7” 表示當前電容的ID

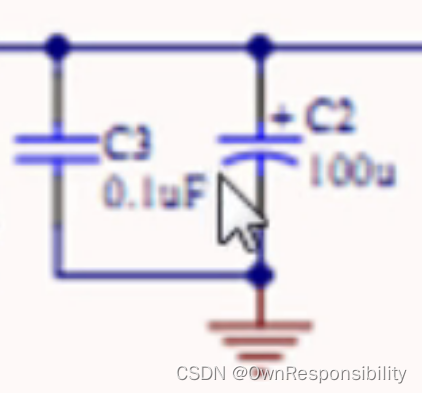

　　極性電容與非極性電容。

　　三、接地一般符號

　　接地一般符號是電氣圖表中用來表示接地或地線的特定符號。這個符號通常被用來表示電路中的地點，以確保電流有一個安全的路徑流回地球，防止電器設備或電路發生電擊等意外事故。

　　四、晶體振蕩器

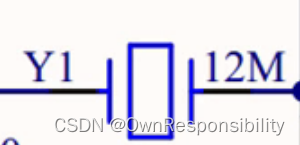

　　晶體振蕩器是一種電子元件，用于在電路中產生穩定的頻率信號。它通常由一個晶體和相關的電路組成。晶體振蕩器的基本原理是利用晶體的諧振特性來生成穩定的振蕩頻率。

　　在電路中，晶體振蕩器常用于時鐘電路，例如在微處理器、微控制器和其他數字電路中。

　　"12M"表示振蕩器的頻率。這里的"12M"代表12兆赫茲(MHz)，是振蕩器產生的頻率。

　　五、各種符號的含義

　　“+5NV” 通常是指電壓值為5伏特(V)

　　UD+和UD-通常表示USB的正極(UD+)和負極(UD-)

　　RX 讀取線路， TX寫入線路。

　　六、查看原理圖的順序

　　1、找主控芯片

　　2、瀏覽各個模塊(看引腳的連接)

　　總結

　　電路圖需要基本看懂，在編程時需要找到對應的引腳進行操控設備。
