雙管正激式開關電源顧名思義就是由兩個開關管組成的正激式開關電源;是一種常用的高效、穩定的直流電源設計;主要是利用兩個開關管的開關動作，實現對輸入電壓的變換和輸出電壓的穩定調節。

　　雙管正激式開關電源主要由輸入濾波電路、整流電路、電容濾波電路、開關管控制電路以及輸出調節電路組成。

　　輸入濾波電路主要作用是針對電網輸入的交流電，我們有時通過輸入電容和電感組成LC濾波電路或者π型濾波電路對輸入電壓的雜訊進行濾除。

　　整流電路：整流電路用于將濾波后的輸入交流電壓轉換為脈沖直流電壓，一般采用整流橋或者二極管組成整流電路。

　　電容濾波電路：電容濾波電路用于將整流后的脈沖電壓轉換為平滑的直流電壓;通過選取合適的電容和電阻來實現對輸出電壓的穩定調節。

　　開關管控制電路：開關管控制電路是雙管正激開關電源的核心部分，通過對兩個開關管的導通和截止?fàn)顟B(tài)的控制，實現對輸入電壓和輸出電壓的調節和保護。

　　輸出調節電路：輸出調節電路用于對輸出電壓進行精確的調節和控制。一般采用反饋調節方式，通過輸出調節電路采樣和比較輸出電壓與設定值的差異，控制開關管的導通和截止，實現對輸出電壓的精確調節和穩定控制。

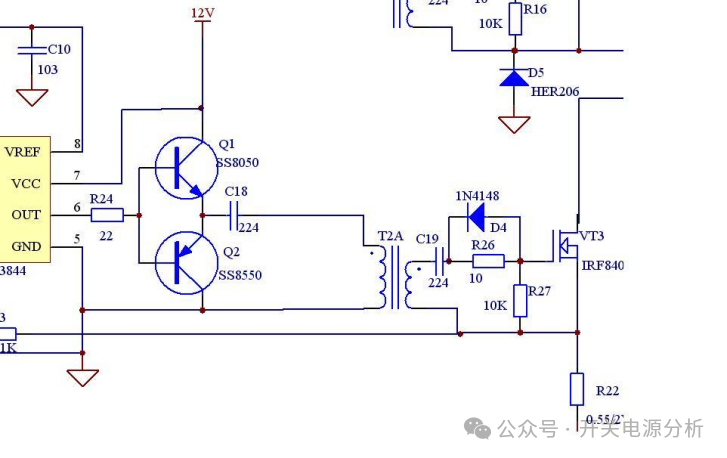

　　下圖為雙管正激式電源部分線路圖：

　　雙管正激開關電源的工作原理如下：

　　從圖中，我們可以看到12V電壓一方面給芯片3844提供VCC電壓，另一方面供給開關管集電極;當3844第6腳輸出脈沖電壓為正半周期時，Q1導通，Q2截止;當輸入脈沖為負半周期時，Q1截止，Q2導通，通過這樣交替的工作方式，實現了對輸出電壓的控制，從而完成電源對負載的供電;同時控制電路會檢測輸出電壓與設定值之間的差異，并相應地調整功率開關管的開關時間。

　　對比其他類型的開關電源，雙管正激開關電源通過使用同步開關管來協同工作，可以實現更好的瞬態響應，減輕負載變化對輸出電壓的影響;相較于單管正激開關電源，在同步開關管的幫助下，雙管正激開關電源產生的開關噪音較少;由于雙管正激開關電源的設計較為復雜，其抗干擾能力相對較強，能夠更好地抵御外部干擾;雖然該類型電源具有諸多優勢，但是也存在一些缺點，如電源開關頻率過高會產生共模噪聲干擾，因此需要進行特別的設計來消除這種干擾。

　　在使用雙管正激式開關電源時，我們有時會遇到一些故障和問題，如超調壓、諧波污染、雜散振蕩、過熱等。對于超調壓、諧波污染這類型問題，我們可以通過合理的電路設計或者選擇質量穩定的元件來解決。對于過熱等問題，我們可以通過加裝散熱器或者溫控風扇進行解決，以確保電源的穩定性和正常運行。
