要想學會維修開關電源，一定也要了解電源功能框圖，把電源按功能分成幾部分，才能快速掌握開關電源原理，對于初學者不可能一下就能了解整個電源結構，那么通過理解框圖，就可以非常容易理解原理。

　　按功能理解，先要記住有哪些功能電路組成，各個功能電路的作用。

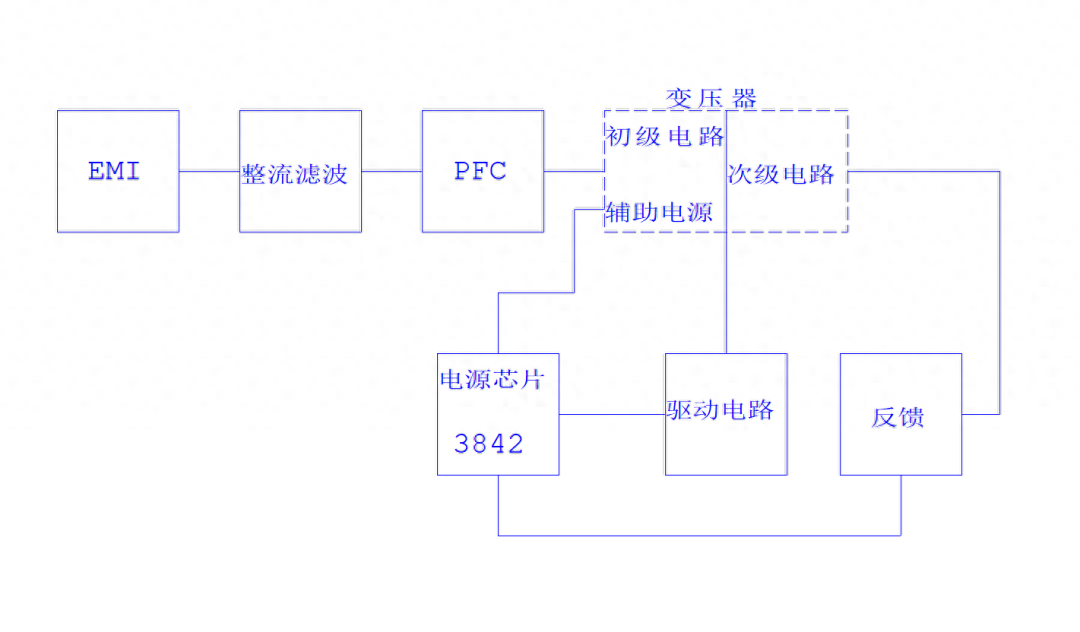

　　可以把開關電源分幾部分

　　1、EMI電路

　　2、整流濾波電路

　　3、PFC電路

　　4、變壓器初級電路

　　5、變壓器次級電路

　　6、反饋電路

　　7、驅動電路

　　8、電源芯片外圍電路

　　一、EMI電路

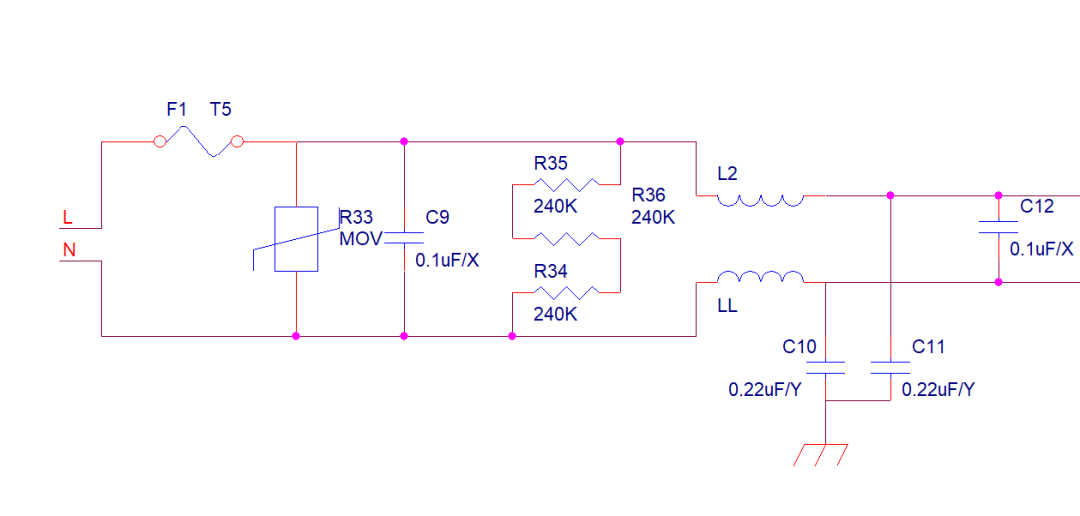

　　EMI是電磁干擾，阻止電網干擾進入電源內部，又能阻擋電源產生的電磁干擾經電源線進入電網。

　　二、整流濾波電路

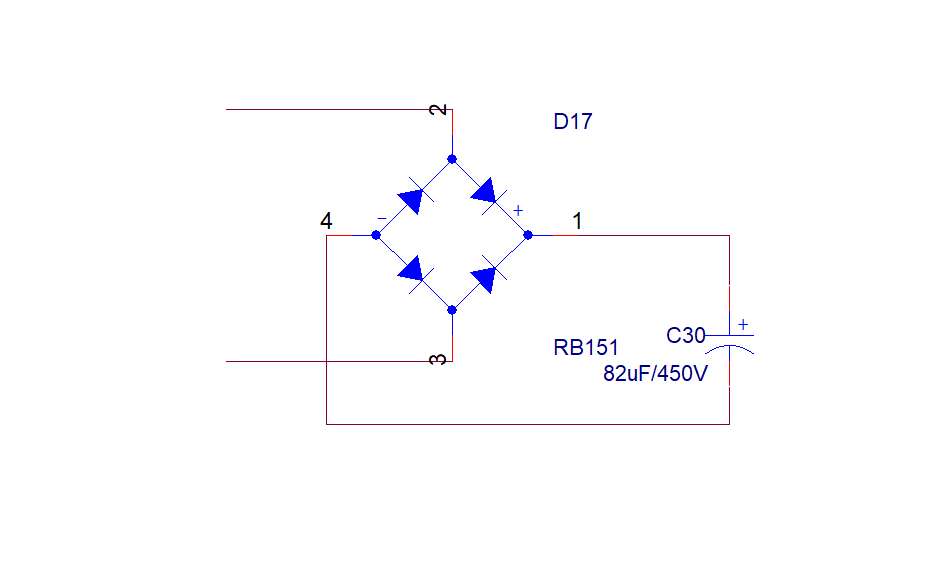

　　整流濾波電路,交流電壓經D17整流后，經C30濾波后得到較為純凈的直流電壓。

　　三、PFC電路

　　PFC的意思是功率因數校正，交流電路中有無功功率和有功功率。

　　有功功率+無功功率=視在功率

　　功率因素=有功功率/視在功率

　　提高功率因數，就要提高有功功率，減少無功功率

　　交流電在電阻性負載的功率因數為1，因為它的電流和電壓波形相位是相等的。

　　交流電在純電容性負載，它的電流是超前電壓相位90度

　　交流電在純電感性負載，它的電流是滯后電壓相位90度

　　要想提高功率因數就是把電流和電壓波形調成相位一致。

　　開關電源屬于容性負載，通過PFC把電流和電壓波形斬波成相位的。

　　PFC分為主動式PFC和被動式PFC

　　被動PFC,是電感補償式電路，使用一個電感，改變交流輸入的電流與電壓之間相位差來提高功率因數。功率因數在80%左右。

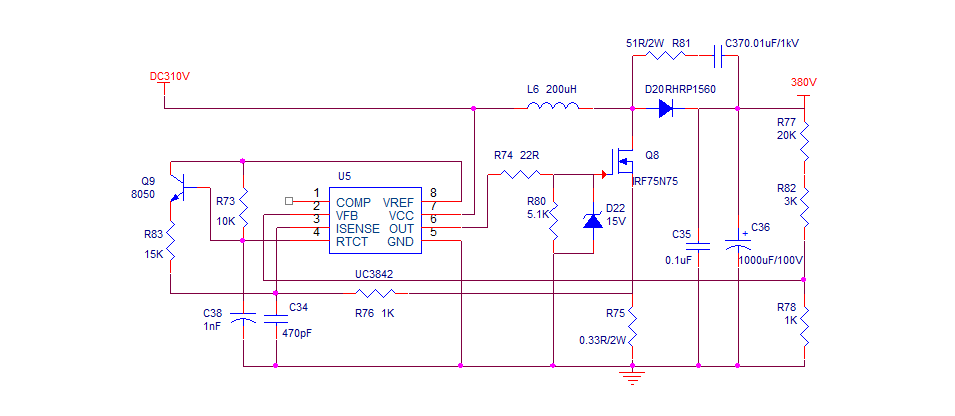

　　主動PFC，主動式PFC由電子元器件組成，通過芯片調整電流的波形，對電流電壓間的相位差進行補償，實際就是一個BOOST電路，主動式PFC的功率因數比被動式要高，通常可達95%以上，但成本也相對較高。

　　有人知道為什么PFC要升壓380V嗎，不是350或者400V呢?

　　四、變壓器初級電路

　　變壓器初級電路是高壓脈沖直流電，380V，變壓器反復開關由于有漏感和寄生電容會產生很高的反電動勢，這種異常的電壓是無用的，只會擊穿MOS開關管，所以要對尖峰電壓控制在MOS開關管的額定電壓內，就需要RCD電路來吸收這個尖峰電壓。通過調整電容和電阻的值可以改變吸收尖峰的值，這里的二極管是控制只有在開關管斷開時，CD才可以工作，在開關管導通時，CD不參與工作。原理是尖峰電壓被充電到電容當中，在下一個周期被電阻R69放電消耗掉。

　　五、變壓器次級電路

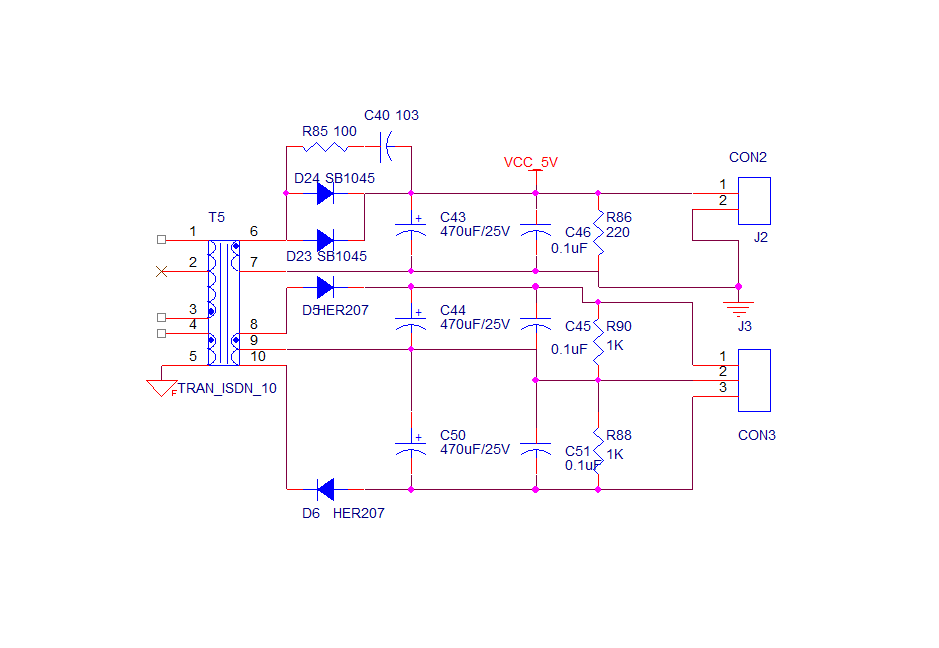

　　變壓器次級是電源能量的輸出端，次級線圈在變壓器中產生感應電動勢，通過二極管整流電容濾波形成直流電。為什么需要二極管整流，因為變壓器的初級是通斷通斷的工作，次級就會產生脈沖電壓，必須通過二極管整流濾波。

　　六、反饋電路

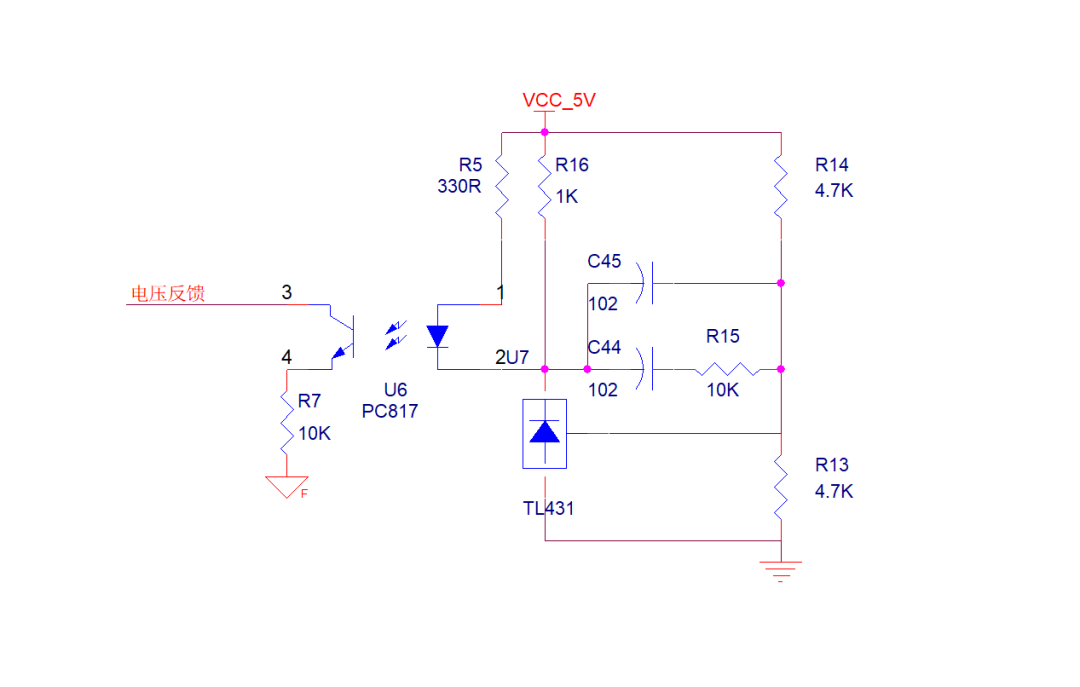

　　開關電源要想穩壓輸出，電源芯片要對輸出電壓檢測，輸出電壓通過TL431穩壓調節光耦電流反饋到電源芯片VFB，反饋電壓為2.5V

　　七、驅動電路

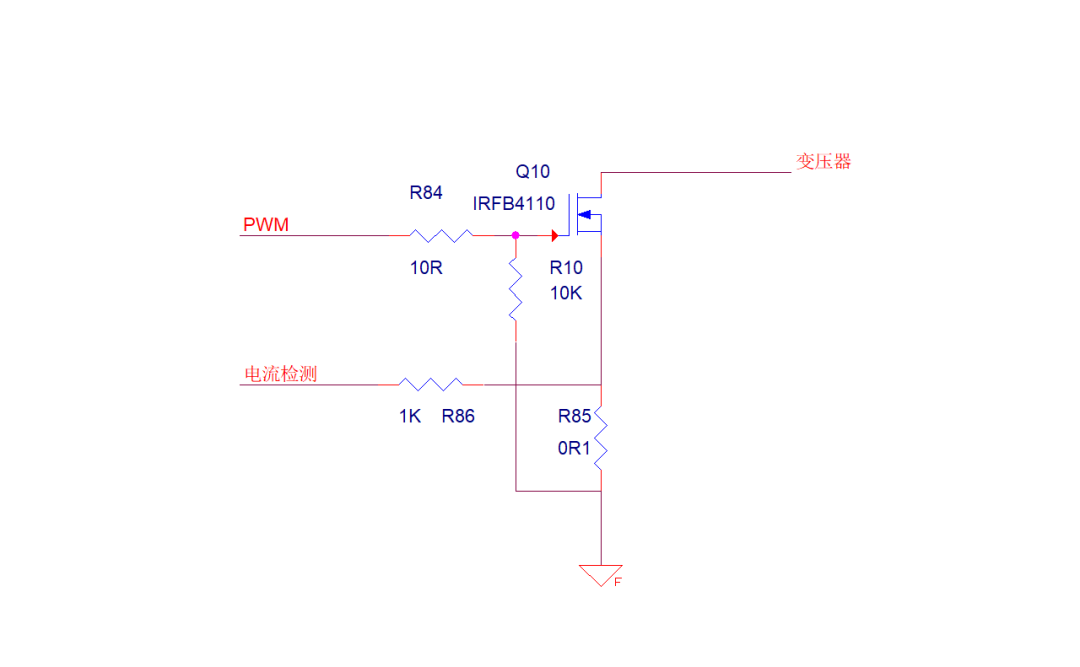

　　驅動電路，是為了驅動變壓器工作的電路，單獨電源芯片是不能驅動變壓器的。要用MOS開關管來驅動變壓器。電源芯片的PWM信號通過MOS開關管控制變壓器的通電與斷電。

　　在MOS開關管的下端有一顆檢流電阻，檢流電阻上的電壓，輸入到電源芯片的電流檢測引腳，檢測變壓器初級電流。如果有短路和過載，電源芯片會停止輸出PWM，保護MOS開關管損壞。

　　八、電源芯片外圍電路

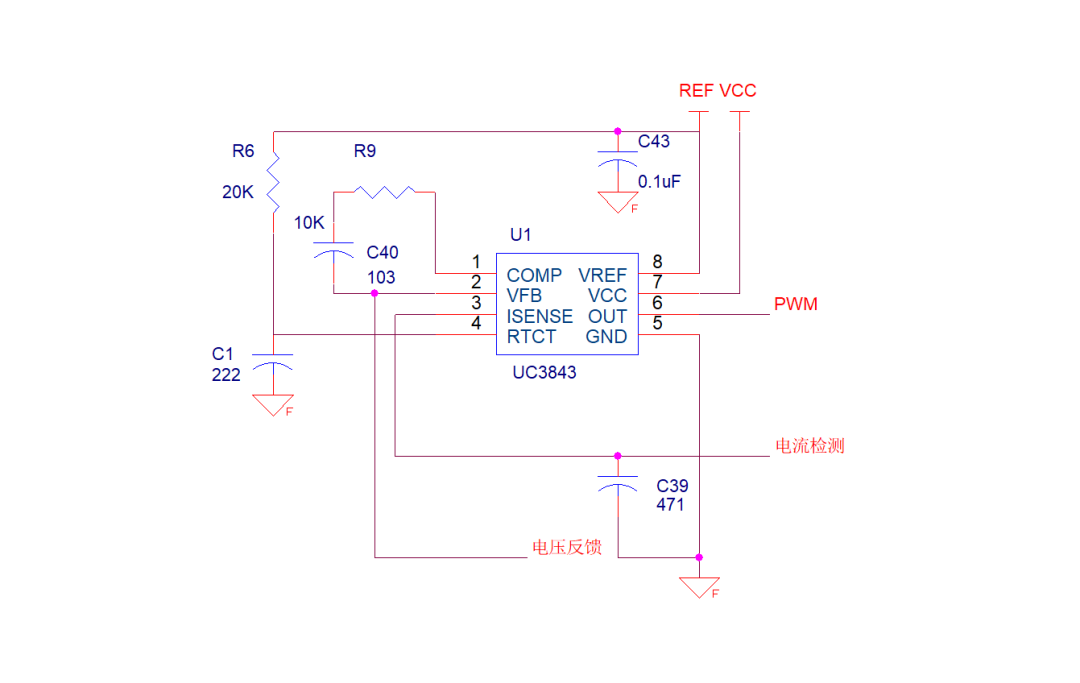

　　任何電源芯片都應該有外圍電子元件組成，外圍元件的多少，取決于電源芯片的型號。

　　電源頻率需要外圍電容電阻確定，R6，C1

　　電源芯片有電壓檢測和電流檢測，這些信號電壓都需要檢測處理，如分壓，濾波，自激補償，為了讓芯片可以穩定的工作，外圍需要有一些電容電阻，為電路提供穩定的輸出。

　　只要熟悉開關電源的每個功能模塊，就能掌握開關電源的原理，更好理解電路，可以快速的判斷問題，快速維修。
