一、踩坑過程

　　最近用STM32F334做數字電源，用到了高速ADC采集電壓電流。設計的參考電壓VREF為3.3V，輸入信號經運放跟隨后直接接入單片機的采樣通道。一開始測試一切正常，但隨著輸入信號增加到2.5V左右，采集到的電壓值突然嚴重偏大(比如實際2.5V，ADC采集到的電壓為2.6V)。

　　首先排除軟件問題，因為電壓較低時采集到的數據一切正常。然后檢查硬件問題，確認輸入信號正常，確認參考電壓正常，甚至排除了通道間相互干擾的可能性，最終問題依舊。也懷疑過單片機自身的缺陷，但根據多年的踩坑經驗，大概率還是自己的硬件設計或者軟件有不完善的地方。

　　對比以往的經驗，所用到的ADC的采樣率都很低(基本上小于1kHz)，而這次采樣率很高(達到300kHz)。因此初步懷疑，這次和以往的不同應該有什么沒注意到的問題。由于需要快速采樣，本次的ADC時鐘到達72MHz，采樣時間設為了最小1.5個周期，單次采樣時間0.149us左右。

　　懷疑采樣時間太快，導致采集出錯，因此將采樣時間設大。設大后有明顯效果，采集到的值誤差變小，基本判定此處有玄機。于是仔細看了下手冊關于采樣時間的的描述

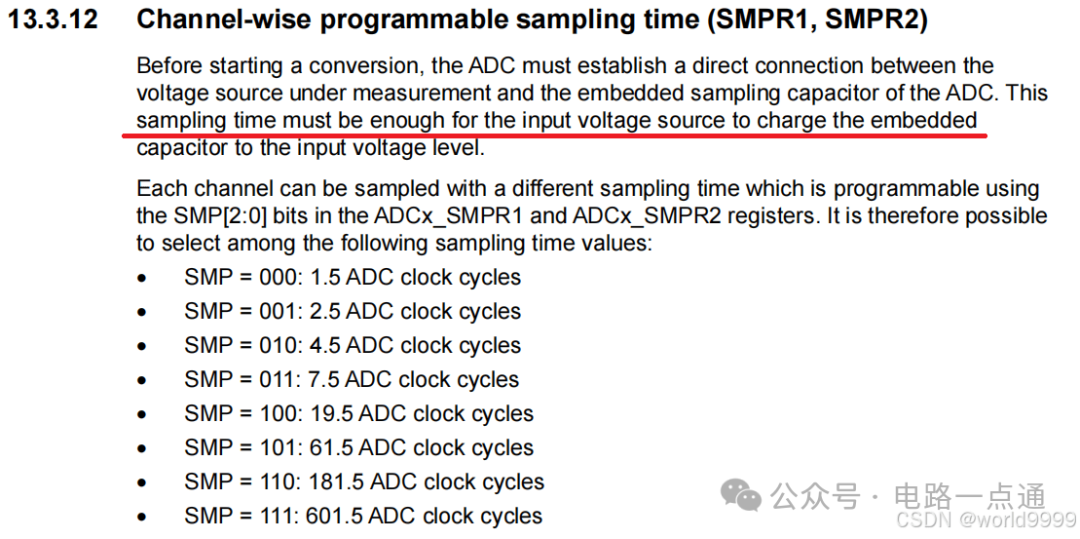

　　描述中明確提到，需要有足夠的采樣時間，確保輸入信號對內嵌的保持電容充電并達到穩定狀態。之后把采樣時間設置到最大，采樣的結果好了很多，但卻沒有完全解決問題。明顯這已經不能真正解決問題了，因為采樣時間已經超出我能接受的范圍。同時還有一個疑惑，如果充電時間太短導致電壓未達到實際值，采樣結果應該偏小才對，為啥會偏大呢?看來是有必要把ADC的相關問題系統徹底的研究一下了。首先應該深入了解下單片機內ADC的基本原理，在網上找到了一篇文章https://blog.csdn.net/Zhuo3364/article/details/142112282，看完后才真正解開了我的疑惑。問題就出在輸入信號的處理上。由于我直接運放跟隨后接入ADC，在低速采樣時有足夠時間來穩定電壓，所以不會有問題。但在高速時，采樣開關開啟的瞬間，放大器會產生尖峰。又由于采集時間很短，尖峰還未消除，采集開關已經關閉，因此實際采樣到的值會偏大。至此問題算是真的找到了，下面將ADC采樣電路的設計要點總結一下。

　　二、ADC設計要點總結

　　1、基準源的設計

　　2、輸入信號的設計

　　輸入信號為什么要處理

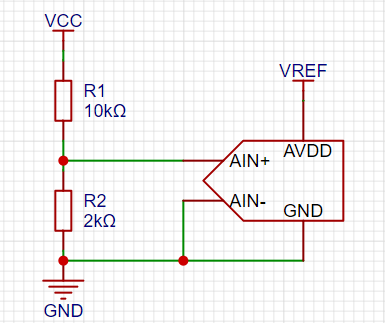

　　關于輸入信號，很多新手都會犯一個錯誤，就是直接把電阻分壓的信號接入ADC采樣，如下圖示意。為什么說這是個錯誤呢，經歷過的人就知道這樣采樣得到的值也會有偏差，嚴重時跟設計完全不符。

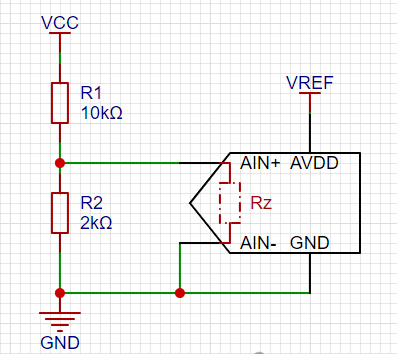

　　這個問題在于，ADC本身有一定的輸入阻抗，但阻抗并不高，有些甚至只有幾kΩ。這樣直接接入信號，ADC的輸入阻抗就會起到分壓的作用。如下圖，ADC的輸入阻抗Rz和R2并聯后再和R1分壓，因此實際分壓比就和設計的完全不同了，采樣到的值自然會和設計值差別很大。所以輸入信號應該要做適當?shù)奶幚怼?/p>

　　輸入信號跟隨

　　常規的處理，就是輸入信號加個跟隨器，因為放大器的輸入阻抗可以認為是無窮大的，所以不存在上述分壓的問題。這基本上可以滿足絕大部分低速采樣的需求，但對于高速采樣，只跟隨不濾波也會有問題，這也是本次踩坑的點所在。

　　輸入信號抗混疊

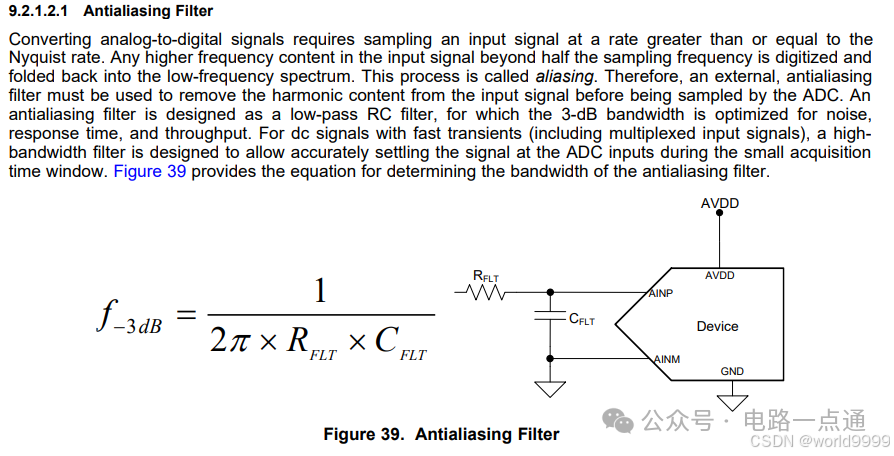

　　找了一個專用的ADC手測仔細研究了下，里面重點就強調了輸入信號抗混疊的處理。其實就是對輸入信號進行低通濾波。

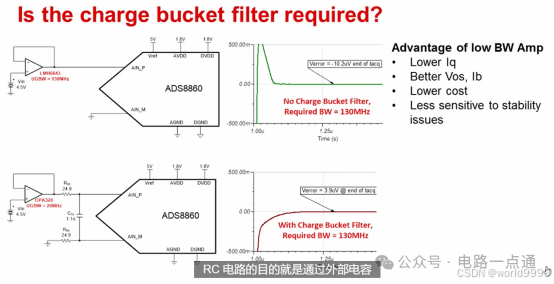

　　下面這張圖片也很好的顯示了輸入信號加RC濾波和不加的區別，這也是為什么我這次踩坑的原因。從不加RC的曲線可以看到，采樣瞬間放大器輸出信號產生了一個尖峰，如果采樣周期很短，尖峰還未消除，就完成了采樣，那么采樣到的值肯定偏大。而加了RC的曲線則是平穩上升到實際的值。

三、反思很多時候我們以為自己懂了，其實沒懂，只是湊巧沒出問題而已。知其然后還是應該要知其所以然，面對問題方能處變不驚，游刃有余。
