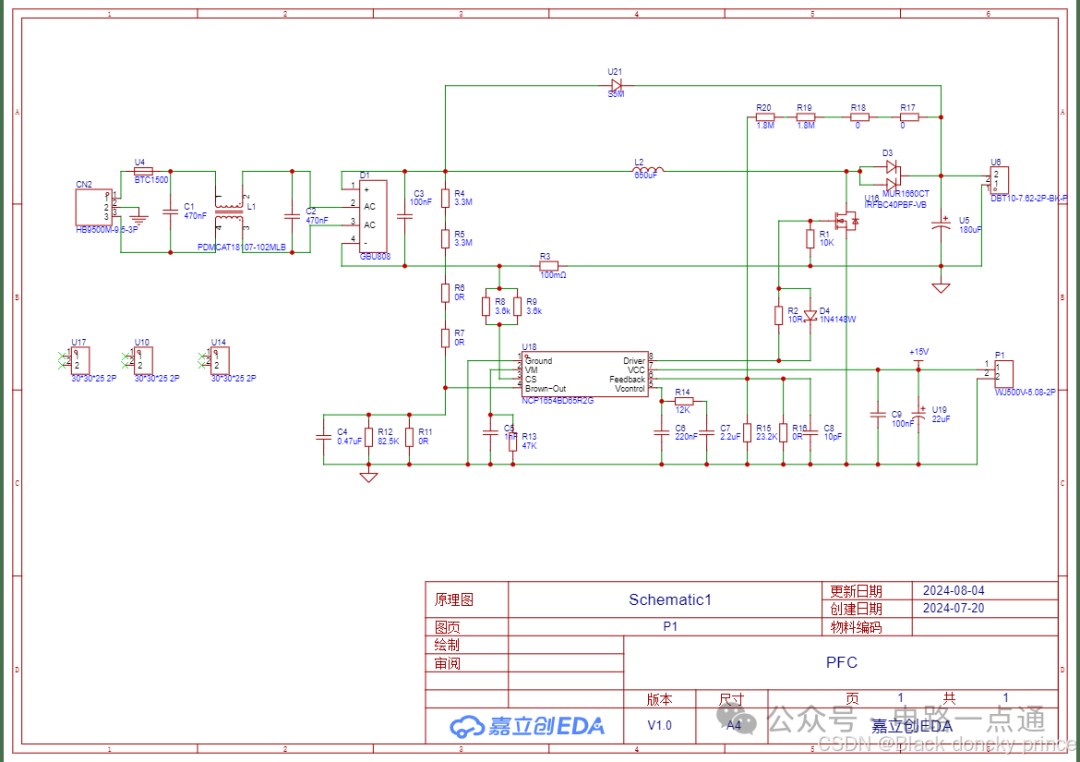

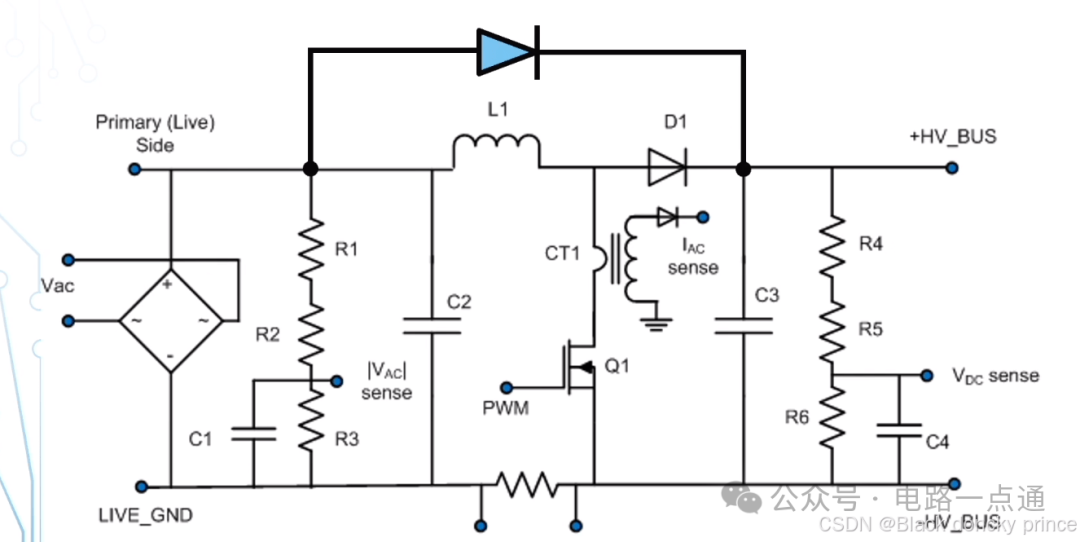

中大功率的AC-DC電源都會采用有源功率因數校正PFC電路來提高其功率因數，減少對電網的干擾。在PFC電路中，常用的結構是BOOST電路，在實際的使用中，通常會加一個旁路二級管D2，如下圖所示：

　　U21，S5M就是該APFC電路的旁路二極管。該二極管有如下幾點作用：

　　1.減少PFC的二極管的浪涌電流

　　當PFC線路工作在CCM模式的時候，PFC線路的二極管D1一般會使用快恢復二極管，一般是使用T0-220封裝的二極管，一般來說這種類型的二極管反向恢復時間比較短，但是由于其較短的反向恢復特性，這一類二極管Peak Forward Surge Current的值一般不會太高。

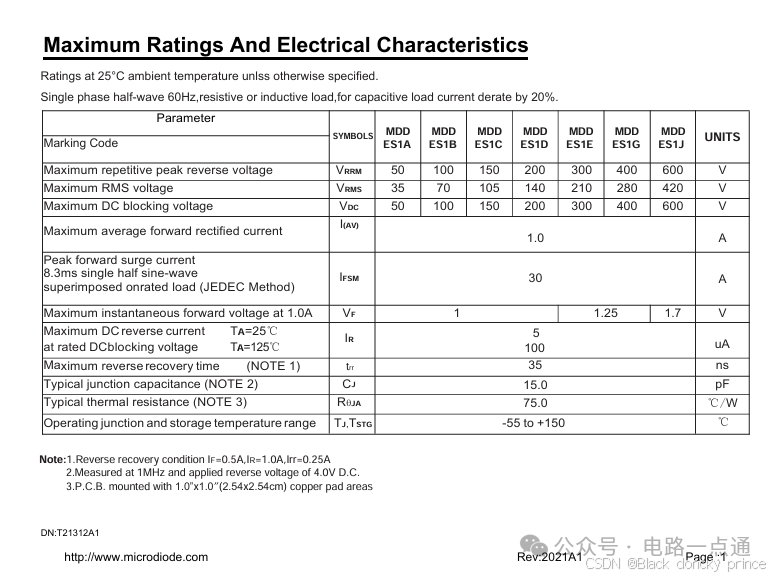

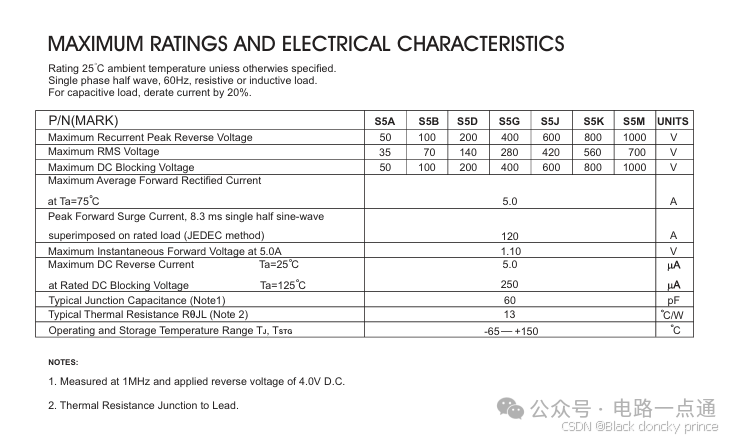

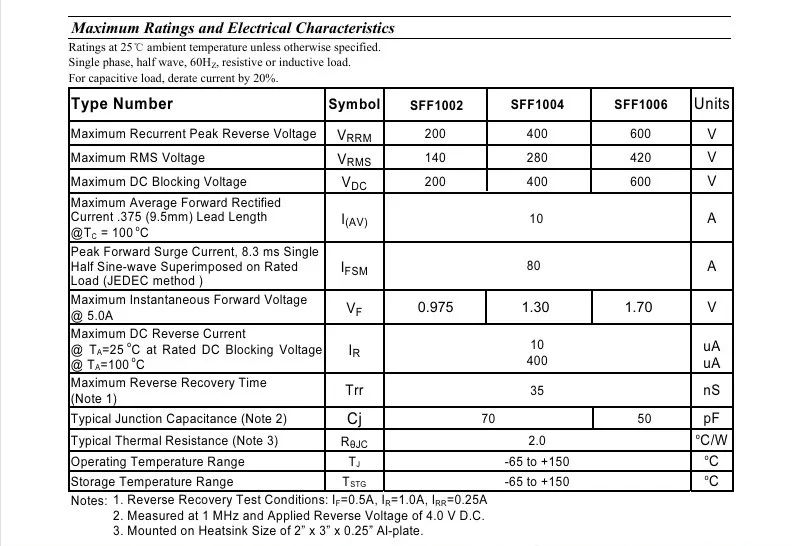

　　如下二圖是兩種快恢復二極管的基本參數圖：

　　我們可以發現：這兩款快恢復二極管的反向恢復時間Trr都為35ns。但是其抗浪涌電流的能力都不是很強。一般來說，PFC的旁路二極管都會采用通用二極管，這種二極管Trr的時間較長但是其Peak Forward Surge Current較高，可以抗住開機瞬間較大的浪涌電流。

　　一般來說，當開機瞬間，浪涌電流很大，此時浪涌電流不經過電感以及快恢復二極管給輸出電容充電，而是通過旁路二極管，將PFC輸出電容充滿電，當輸出電容充電結束，此時輸入電流開始給電感儲能，整個PFC系統開始正式工作。

　　2.減少開機瞬間PFC電感和功率MOSFET的峰值電流，防止PFC電感飽和，損壞功率MOSFET。

　　由于系統剛剛上電的時候輸出電容上的電壓還沒有建立起來，此時輸入電流給輸出電容充電，此時系統擁有較大的浪涌電流，如果此時PFC開始工作，芯片的Drive腳給MOS管發送驅動信號，此時MOS管導通，比較大的浪涌電流會通過MOS管使得MOS管過流損壞。

　　但是目前市面上的大部分PFC芯片都帶有軟起動以及OCP過流保護的功能。以NCP1654為例：

　　當系統從欠壓保護與欠壓鎖定或者芯片VCC供電不足的情況中恢復時，因此，只有工作跨導放大器(OTA)提高Vcontrol。Vcontrol緩慢上升。這是為了獲得緩慢增加的占空比，從而降低MOSFET上的電壓和電流應力。實現軟啟動操作。軟起動在輸出電壓正常后才結束，輸出電壓在軟起動時間沒有結束的時候，已經高于輸入電壓，在PFC電感和功率MOSFET達到系統設定的最大工作電流之前，PFC電感已經進入到去磁工作，PFC電感很難進入飽和或進入深度的飽和。只要PFC電感的電流不走飛(飽和)或不深度走飛(深度飽和)，那么，功率MOSFET的工作就是安全的。

　　對于在滿載情況下進行AC插拔測試時，該芯片的Brown-out功能可以在AC供電不足的時候切斷MOS的驅動，此時PFC芯片不工作，當再次上電時，雖然芯片的VCC供電可能并未進入U(xiǎn)VLO的狀態，并且當輸出電壓不足的時候，可能會提高占空以繼續拉高輸出電壓，但是由于Brown-out功能，不需要擔心沒有旁路二極管的情況下，當VCC的值比UVLO稍高一點時，輸入電源AC再加電，PFC控制IC沒有軟起動過程直接工作，由于輸出電壓比較低，特別是在輸入正弦波峰值點附近開通功率MOSFET，PFC電感和功率MOSFET的工作峰值電流非常大，如果電感的飽和電流余量不夠，或PFC的電流取樣電阻選取得過小時，PFC電感有可能發生飽和，功率MOSFET在大電流的沖擊下，就有可能發生損壞。

　　結語

　　在設計電路時，旁路二極管還是必要的，因?yàn)椴煌腜FC芯片的保護功能與控制邏輯有所不同，在設計時需要熟讀芯片手冊，了解其功能與控制策略，提高PFC電路的工作性能。
