4~20mA利于工業現場信號的遠程無衰減抗干擾傳輸，但該電流信號須轉換為電壓信號并經過A/D轉換才便于MCU處理。試設計一個4~20mA轉0~5V的I/V電路。

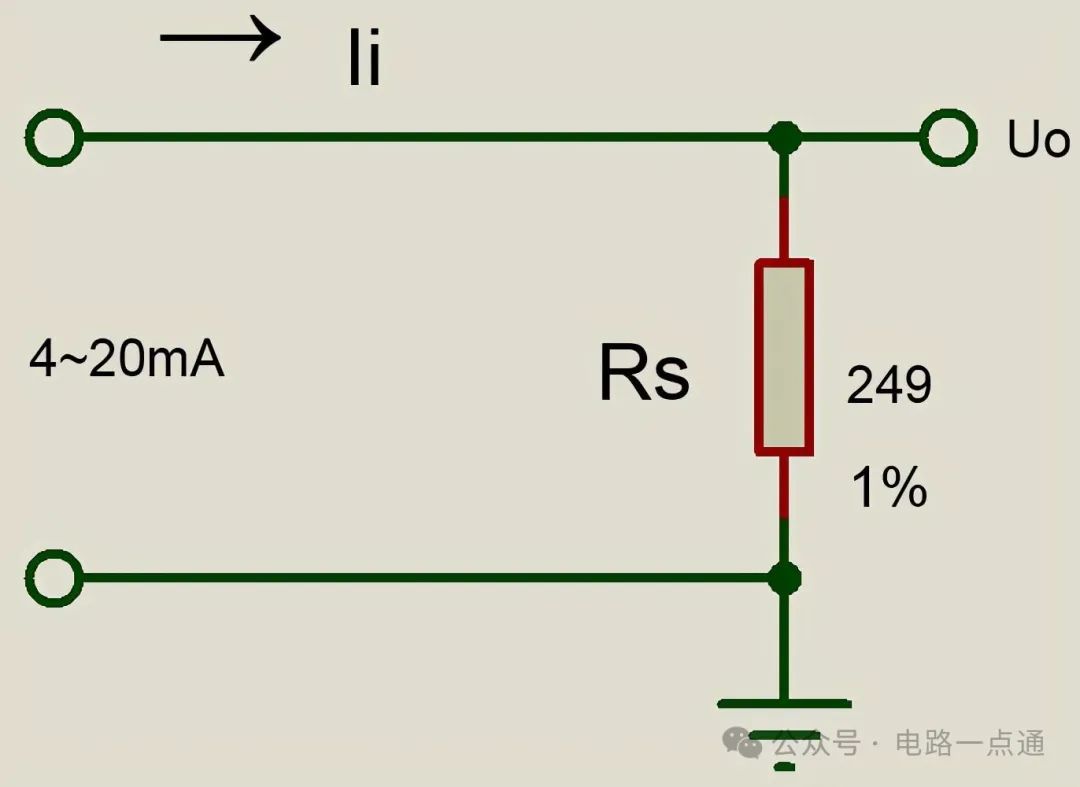

　　【構思】將電流信號轉換為電壓信號，最簡單直接的辦法是使用取樣電阻，即讓4~20mA經過一個電阻形成電壓，這個電阻可以取5V/20mA=250Ω(取樣電阻Rs)，為使轉換精度足夠高，使用1%的精密電阻，標準電阻系列中最接近250Ω的電阻是249Ω 1%，故取樣電阻Rs=249Ω(精度1%)。如下圖：

　　上面的I/V轉換電路存在兩個問題：一、Ui的范圍為249*(4~20mA)，約為1~5V，這不符合0~5V的設計要求;二、Ii與Ui沒有高阻抗隔離，易受到Ui之后負載的干擾，穩定性很差。

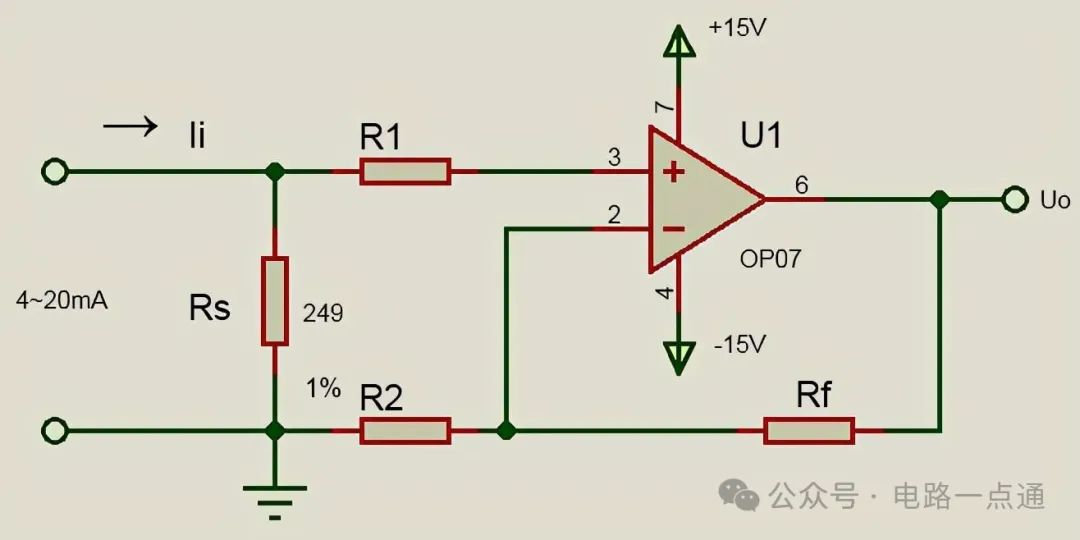

　　鑒于上面電路的缺點，Ii與Ui之間必須加入高阻抗電路，而且為提升信號轉換的穩定性，必須加入負反饋環節。高輸入阻抗，負反饋環節，這使人想到基于運放的放大電路。為使4mA與0V對應，我們可構造函數關系：Uo=k*(Ii-4)。當Ii=4mA時，Uo=0V;為使Ii=20mA時，Uo=5V，必須使系數k=5/(20-4)=5/16，所以Uo=(5/16)*(Ii-4)=0.3125Ii-1.25，上式右邊分成兩部分0.3125Ii和-1.25，這使人分別聯想到同相比例放大器和減法器。首先構造同相比例放大器(這里我使用超低失調的op07運放，雙電源±15V供電，此電源的設計略)：

　　上面的電路實現了三個目標：1.高阻隔離了輸入信號Ii與輸出信號Uo，使Uo所接負載不會直接干擾Ii;2.Rf形成負反饋環節，當Ii確定時，Uo就確定了。但如果Uo因為后級電路的擾動而減小，這是送給運放2腳(反相端)的電壓減小，及負反饋量減小，那么將使運放得輸出增大，于是一降一升恢復了Uo的值，從而穩定了Ii與Uo的嚴格對應關系。到此，我們實現了0.3125Ii的可能電路結構。

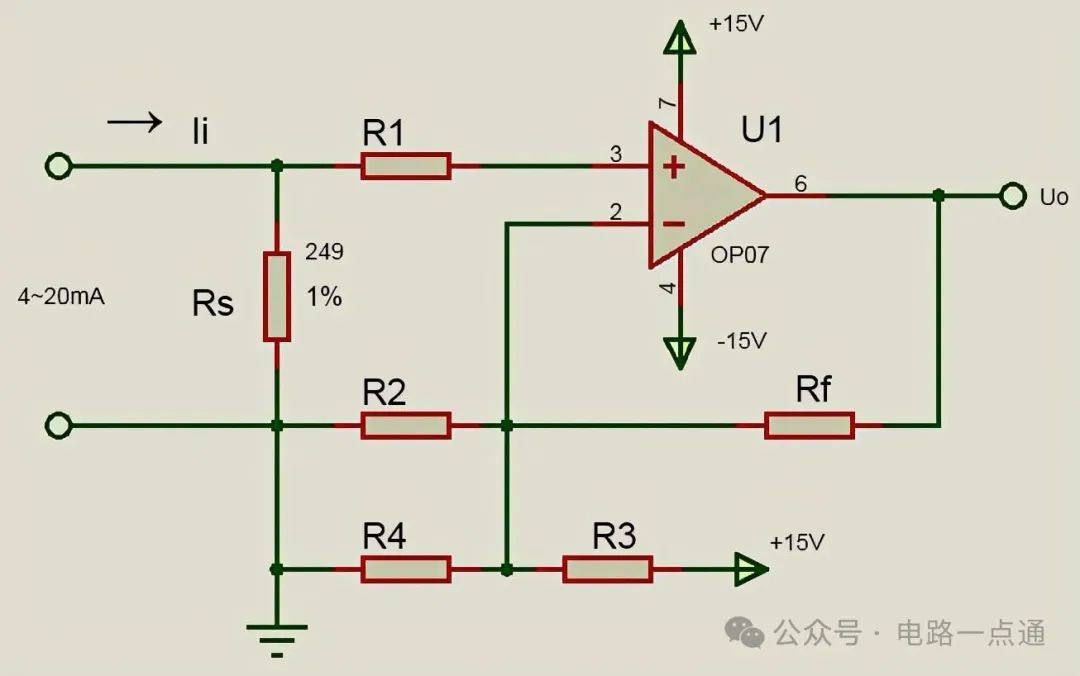

　　接著我們來實現-1.25V的部分：既然輸入Ii從同相端輸入，那么負電壓信號-1.25V必然要從反相端輸入，而1.25V的電壓可通過+15V電壓分壓得到。于是必然得到下面的電路：

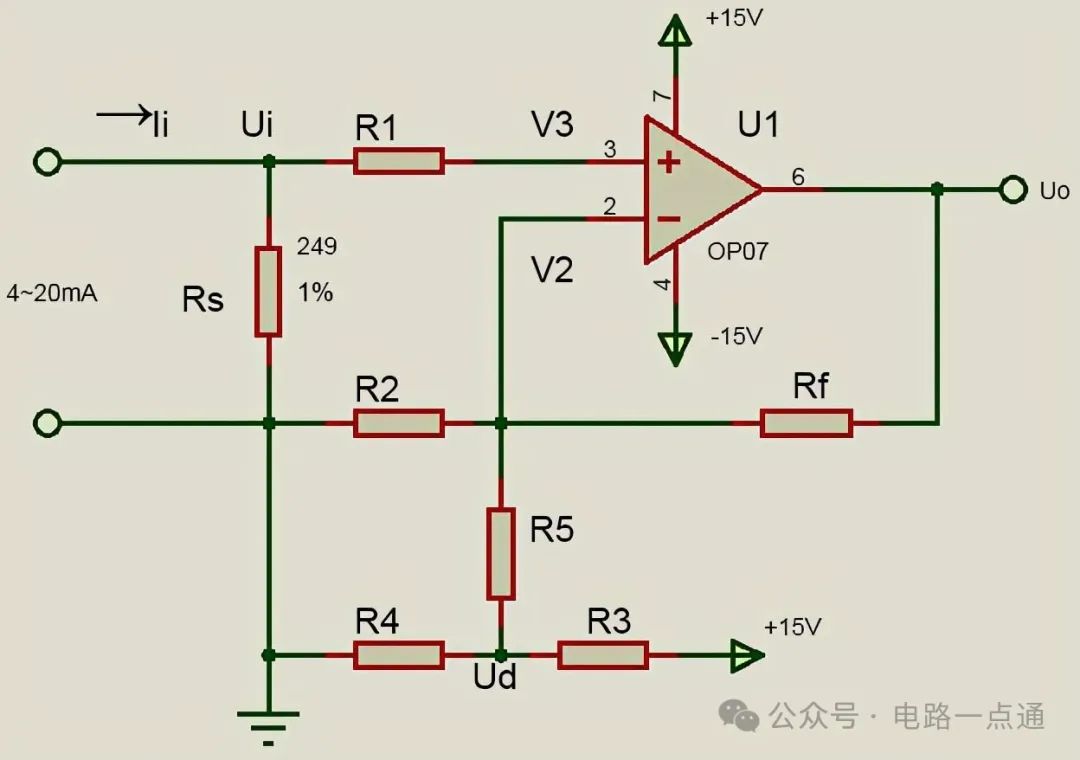

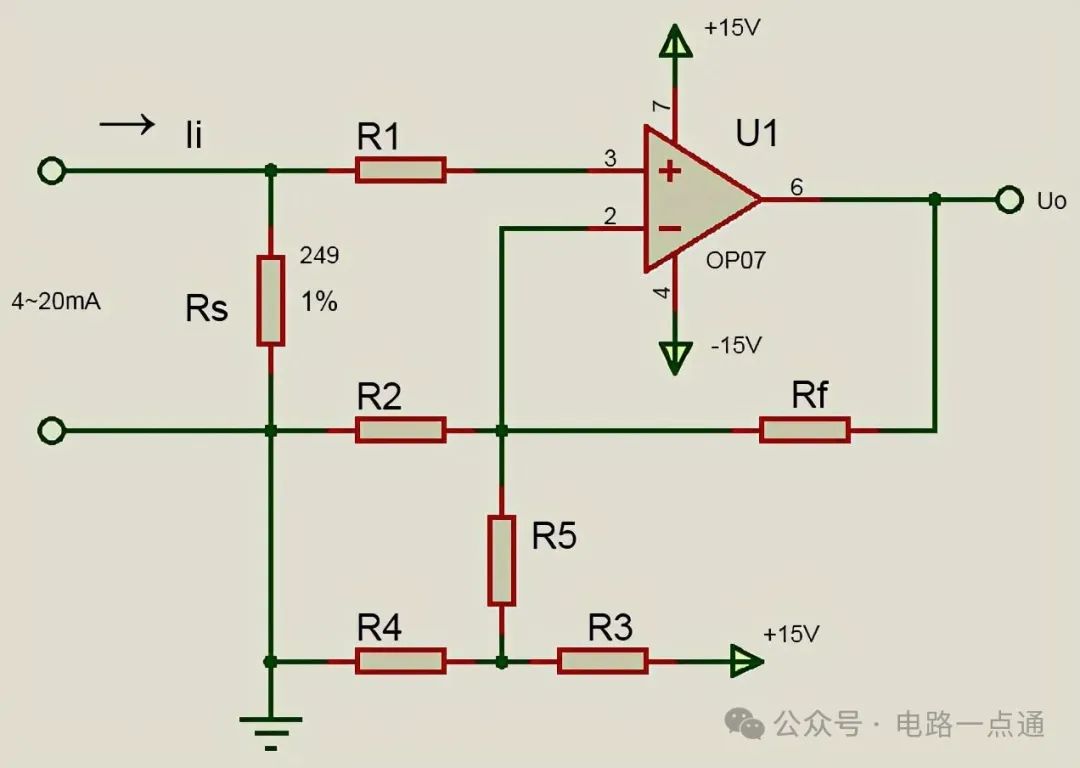

　　對上面的電路稍作分析，發現存在一個嚴重的問題：Ii*Rs給運放的2腳和3腳確定一個電壓(此電壓可變)，+15V通過R3、R4分壓給定運放2腳一個電壓(此電壓是固定值)，顯然一個變化的電壓不可能始終等于一個固定的電壓。所以上面的電路需要改進：既然不允許這兩個電壓相等，那就在二者之間插入一個電阻隔離開吧。如下圖中的電阻R5：

　　上面的電路是否能實現設計意圖，湊出Uo=0.3125Ii-1.25的關系，下篇我們會進行試算。如果試算成功，將精算元件參數;如果試算表明電路結構還需改進，那就繼續探索改進電路結構。

　　上面的電路是否有可能實現4~20mA轉0~5V，即Uo=0.3125Ii-1.25，我們不妨試算一下：

　　根據虛斷虛短，Ii*Rs=Ui=V3=V2;根據KCL電流節點定律：考慮由R2、R5、Rf形成的節點，(Uo-V2)/Rf=V2/R2+(V2-Ud)/R5。

　　將V2=Ii*Rs及Ud=15*R4/(R3+R4)代入上式，整理得到：Uo=[1+Rf/R2+Rf/R5)]*Rs*Ii-15Rf*R4/[R5*(R3+R4)]。

　　注意：由于上式的輸入電流Ii單位為mA，而輸出電壓Uo的單位為V，故所有電阻的單位為V/mA=kΩ(簡稱k)，從而Rs=0.249k。

　　接下來，我們的目標是使：[1+Rf/R2+Rf/R5)]*0.249=0.3125，15Rf*R4/[R5*(R3+R4)]=1.25。從數學直觀上來說，上面兩式是有可能實現的——我們的運氣不錯。

　　為了盡量減小R2、Rf對分壓電阻R3、R4的影響，不妨使R5取相對于其他電阻很大的值，比如R5=200k。反相端的電阻R2取100k，運放的最大輸入端電流不超過5/(100)=50uA。將R2=100k，R5=200k代入[1+Rf/R2+Rf/R5)]*0.249=0.3125，得到：

　　(1+Rf/100+Rf/200)*0.249=0.3125，求得Rf=17k(沒有這個標準的電阻，但為了后面的計算，我們暫且采用這個非標值，等確定所有電阻值后，再一并處理)。

　　再考慮15Rf*R4/[R5*(R3+R4)]=1.25，前已確定Rf=17k，R5=200k，代入式中并稍加整理得到：R4=50R3。

　　為計算方便，不妨取R3=2k，R4=100k(分壓電阻盡量大些，減少不必要的功耗)。為保證精度，這兩個電阻使用1%的精度。

　　為使運放“零輸入時零輸出”，R1≈R2//Rf=100k//17k≈15k(由于R5較大，在計算的處理上可忽略)。

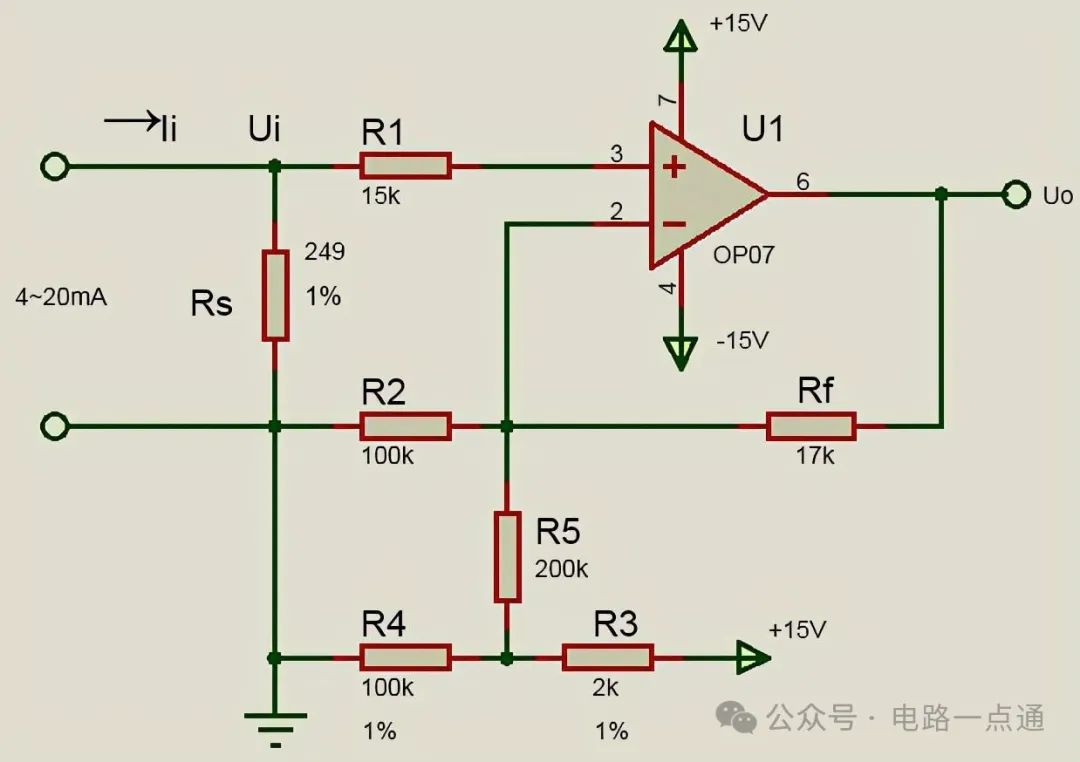

　　至此，所有電阻值確定了，如下圖：

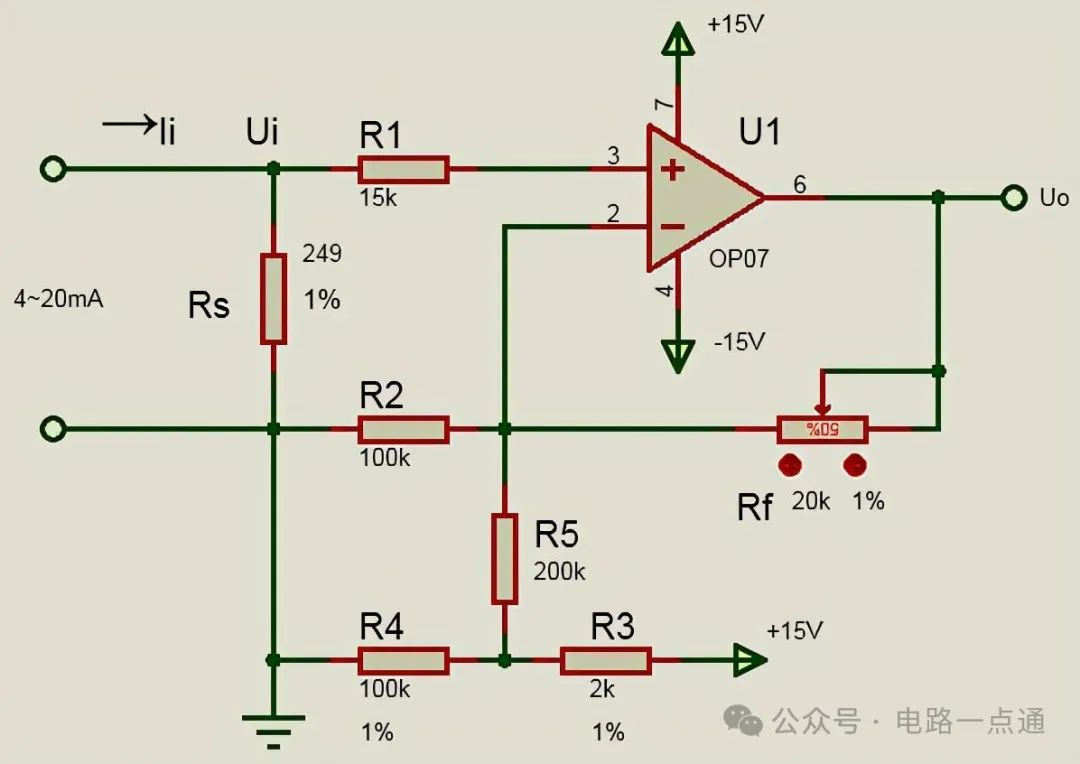

　　考慮到Rf=17k并非標準電阻，而且為了保證轉換精度，Rf可用20k 1%的多圈電位器代替。如下圖：

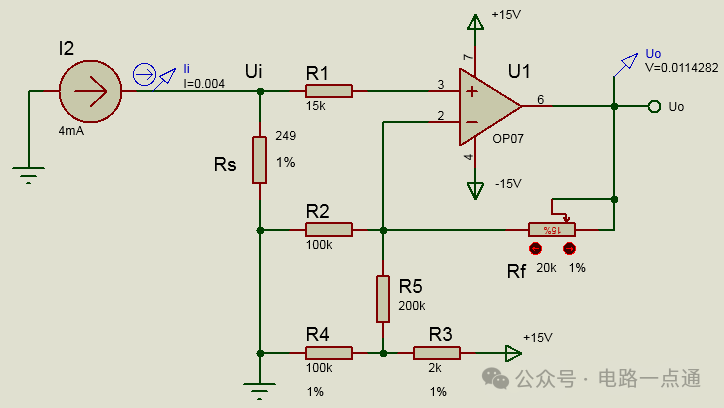

　　【仿真驗證】給輸入端添加一個電流源模型CSOURCE，將電位器Rf的值調到1-17/20=15%，依次使電流源的電流為4mA、10mA，使用電流探針和電壓探針分別顯示對應的輸入電流Ii和輸出電壓Uo如下：

　　從上圖可以看到：當Ii=0.004A=4mA時，Uo=0.0114282V≈0V。

從上圖可以看到：當Ii=0.004A=10mA時，Uo=1.88518V≈1.89V。理論值Uo=0.3125Ii-1.25=0.3125*10-1.25=1.875V，誤差不大。

　　限于篇幅，20mA的仿真驗證我就不展示了，Uo的輸出非常接近5V(大約為5.013V)。

　　自此，4~20mA轉0~5V的電路設計完畢，需要鄭重說明的是，這個電路完全基于個人的構想，之前在教科書及全網是找不到的，這里僅提供一種設計電路的思想和習慣，至于它是否適合于實際工程應用，有待實踐檢驗——也許，還需改良吧。
