看到一張?jiān)韴D不知從何下手,只知道這個是電阻,那個是電容,還有這個是GND符號,這里還有個電源VCC,拆開了這些符號都認識,怎么組合在圖里就一臉懵,這是咱沒思路的具體表現。
接下來帶你捋一捋思路,怎么看一個陌生的原理圖。兩種方式可供參考
第一種方式

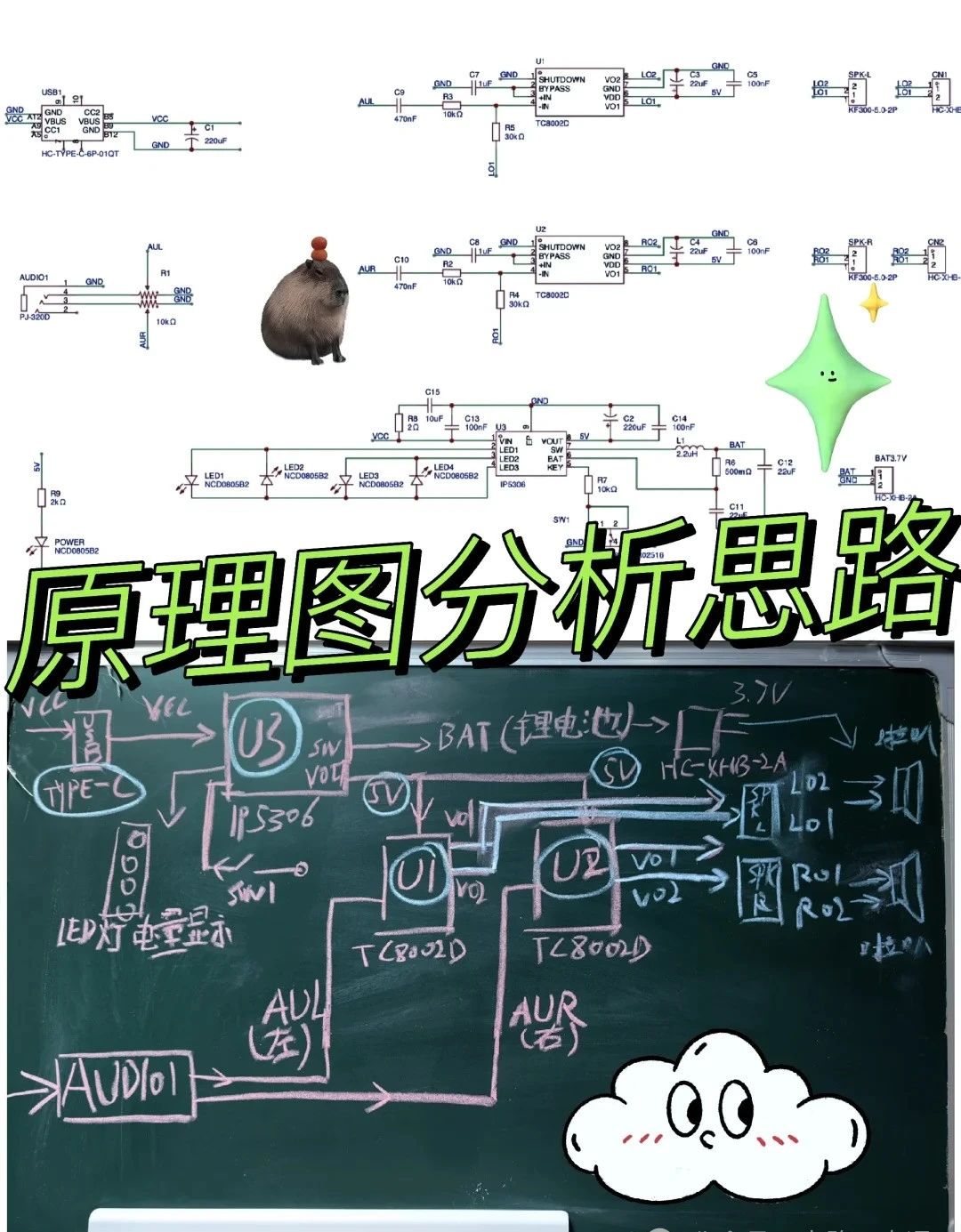

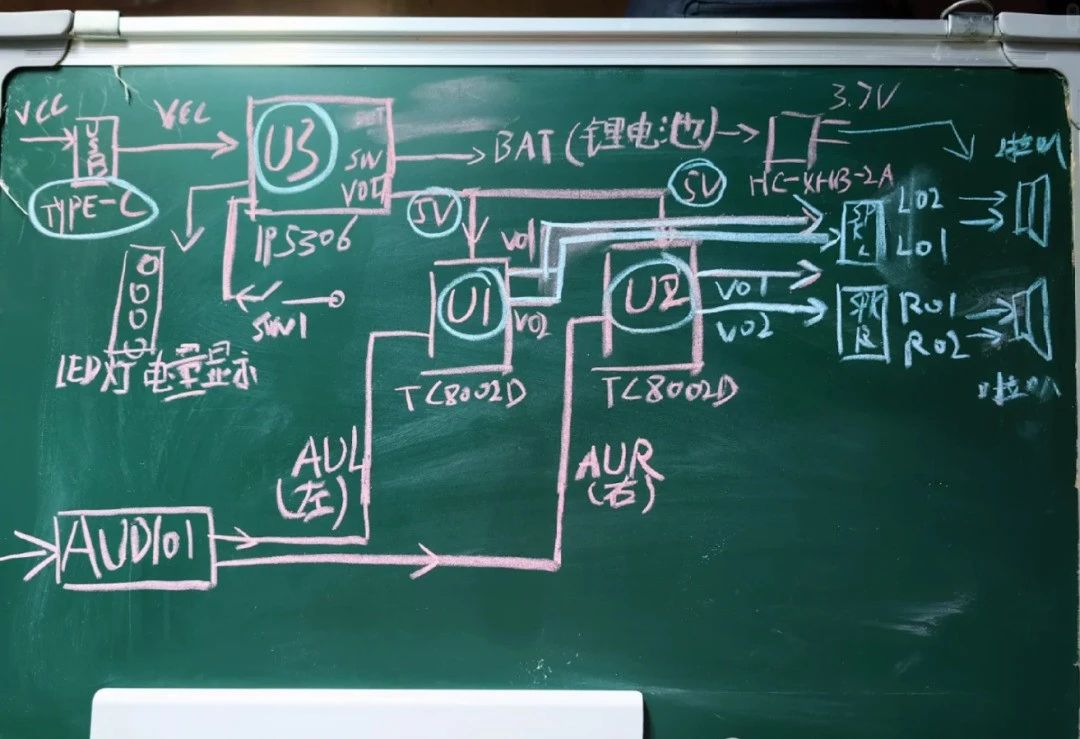

找輸入信號,看一下電源輸入,信號輸入,通常電源和地是用VCC和GND一起出現,它會出現在一個連接器上。在上圖咱們看到一個USB1,它有vcc和gnd。

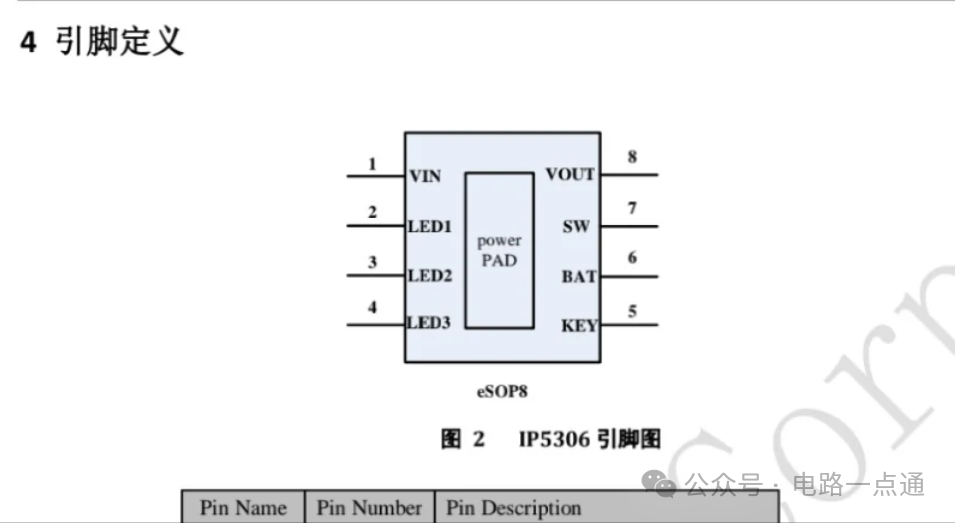

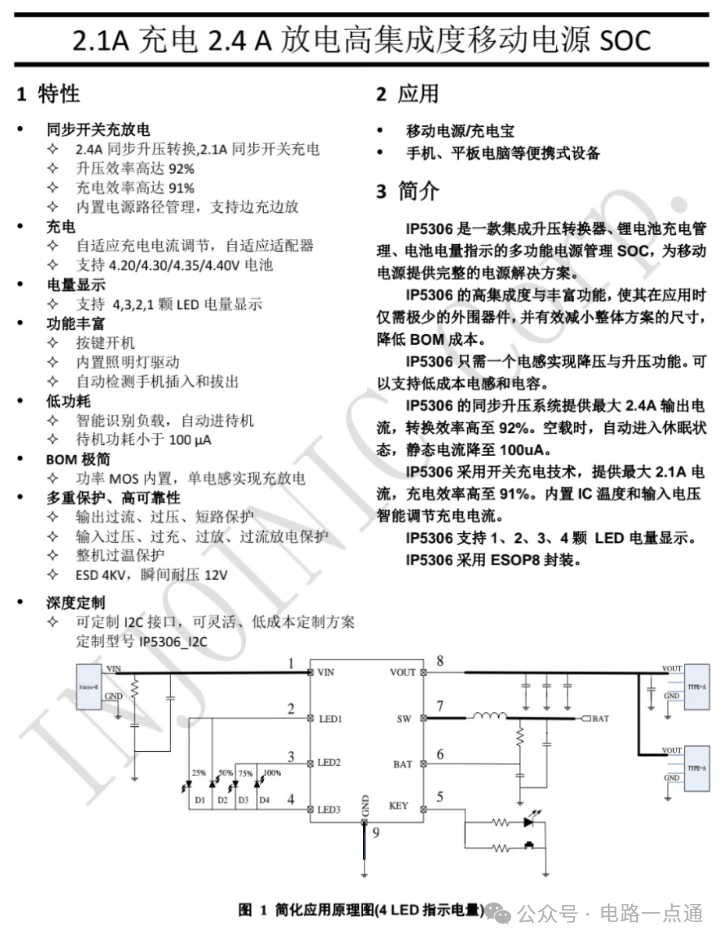

跟隨VCC這個信號看一下,VCC輸入給誰了,找到了U3(IP5306),此時搜索這個芯片,查出來U3是一個電源管理芯片,具有升壓轉換器,鋰電池充電管理,電池電量指示功能,再看它的推薦電路和引腳定義功能,OK,再回頭看原理圖里,VOUT輸出5v,sw輸出BAT,還有LED燈輸出腳(這里L(fēng)ED指示燈電路就體現了芯片的電量指示功能),同理追隨兩個電源輸出信號,發現5V是給另外兩個芯片供電,BAT則是給連接器,同理搜索大法,兩個連接器一看可能是鋰電池供電用的,到這里U3功能分析結束。
漏了一個SW1是作為開關(搜索大法)。

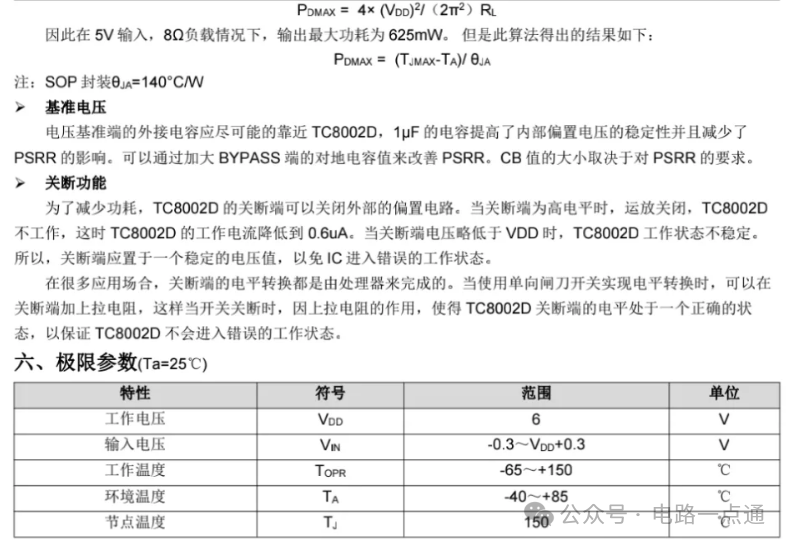

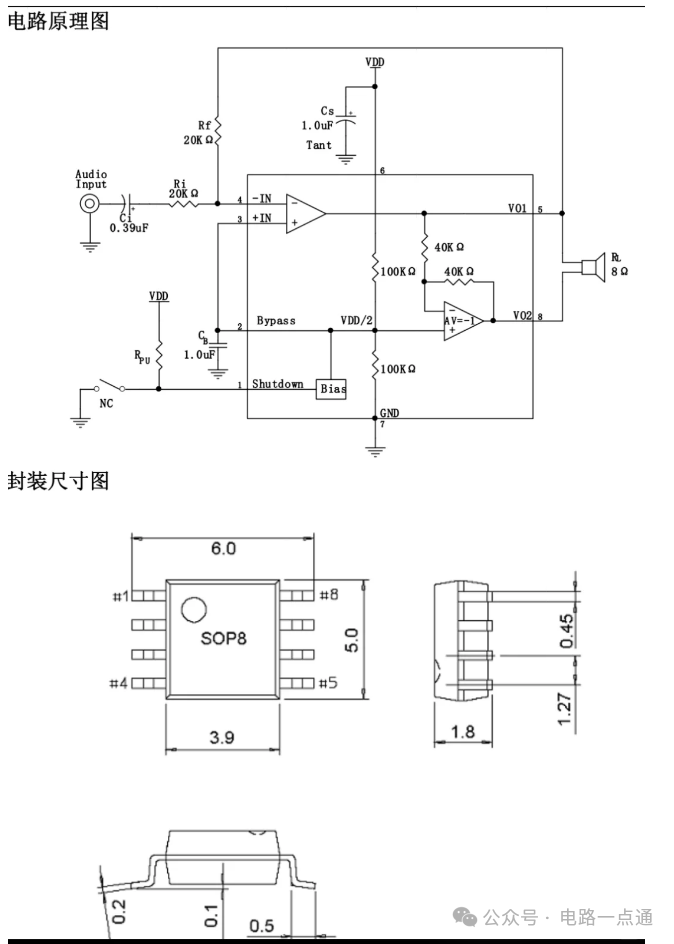

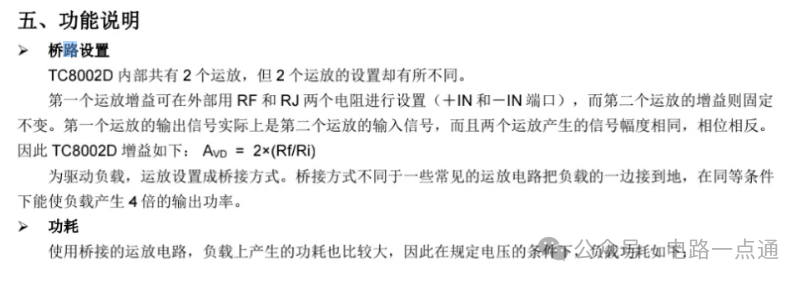

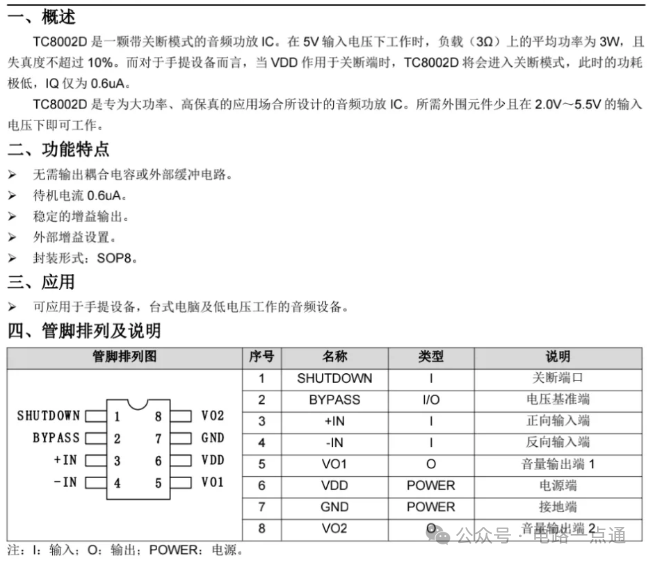

5v給了U1和U2,一查,OK,這是一個音頻功放芯片,同上述U1操作,看引腳定義,推薦電路,明白了IN腳是音頻的輸入,VO1和VO2是音頻輸出,追隨VO1/2看到輸出是L01/2(上面有L和R,這里結合音頻就知道是左右聲道),再追隨到連接器上(搜索大法),到這里就知道U1控制左聲道,U2是右聲道。
找到U1和U2的輸入是AUL和AUR,一搜連接器是個耳機插孔,到這里就知道了音頻信號輸入是從這里來。
5v信號還有一路給了一個LED指示燈,那這里就是一個5v信號指示了,有5v就亮燈,反之不亮。
