防反接電路、防倒灌電路、過流保護和ESP相關知識

發布時間:2024-08-26作者:admin點擊:256

  防反接電路

  常見的措施:

  1.通過機械結構的設計 讓接線端子 正確接入時能匹配上,不正確時 匹配不上

  2.通過線的顏色做區分

  3.通過電路的設計

  防反接電路匯總:

  典型電路類型:

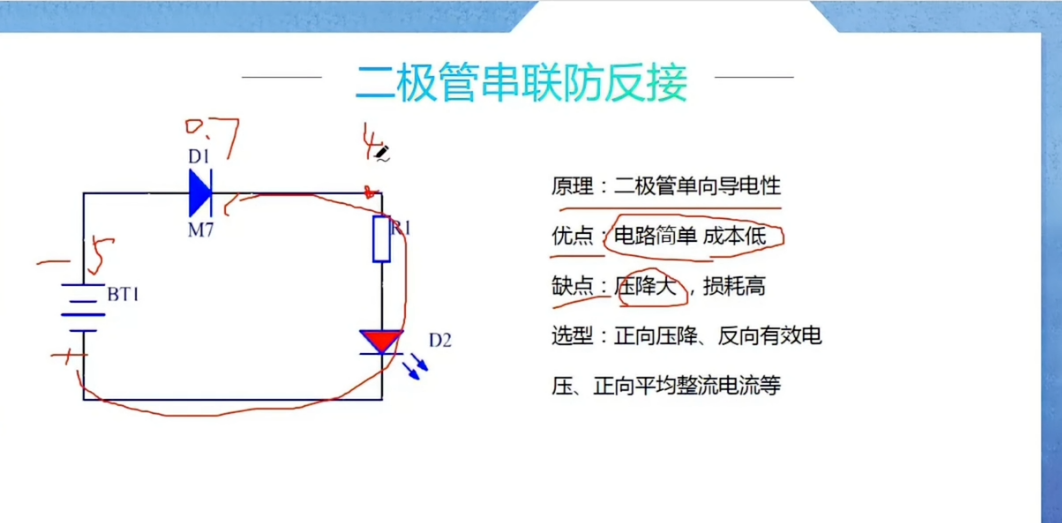

  1.二極管防反接(不常用)

  二極管有 0.7的導通壓降 如果有大電流經過的時候就會發熱 功率比較高。(一般選用 肖特基二極管導通壓降比較低 也要考慮反向電壓)

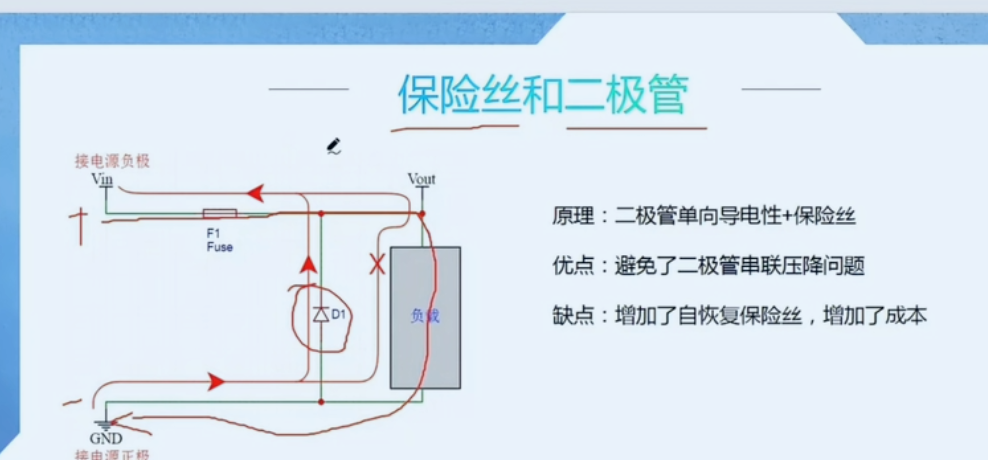

  2.保險絲和二極管(穩壓二極管)防反接

  二極管并聯到電路中。二極管要考慮導通電流和反向耐壓等參數

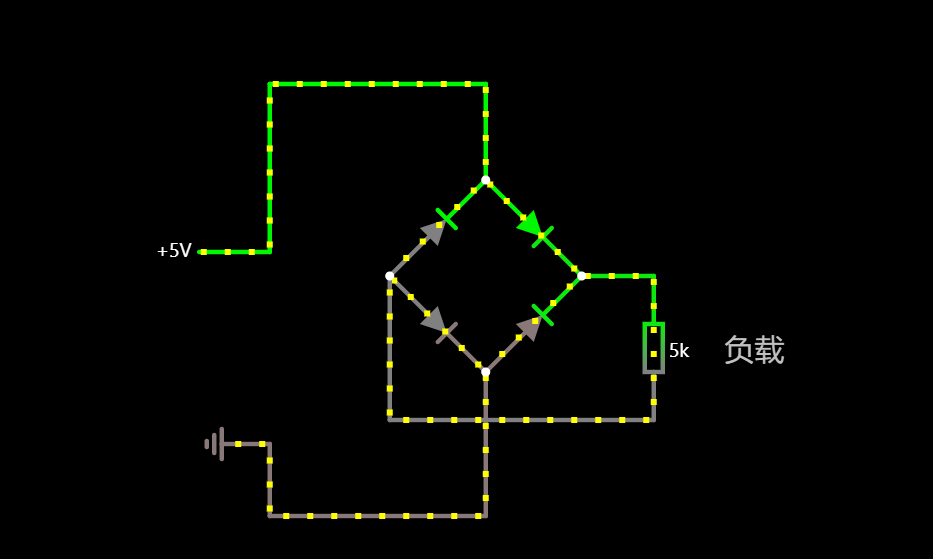

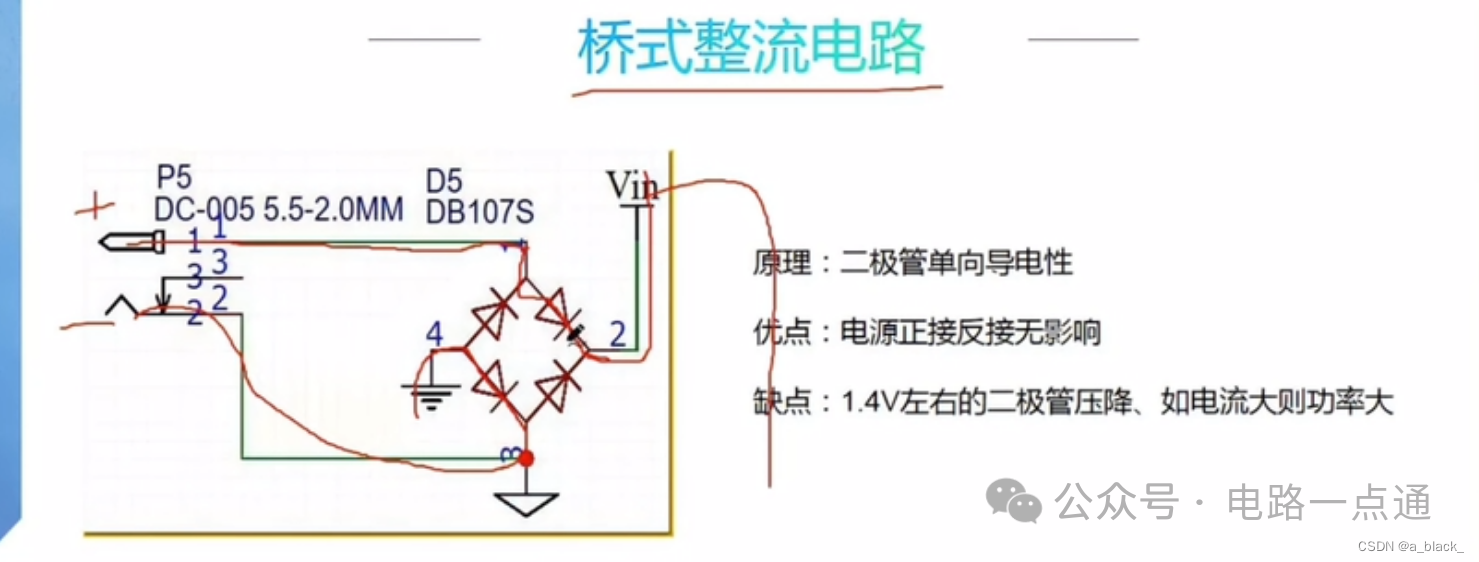

  3.橋式整流電路

  看好電路圖的 電源和負載的兩端接哪









  4.MOS管防反接(用得比較多的一種)

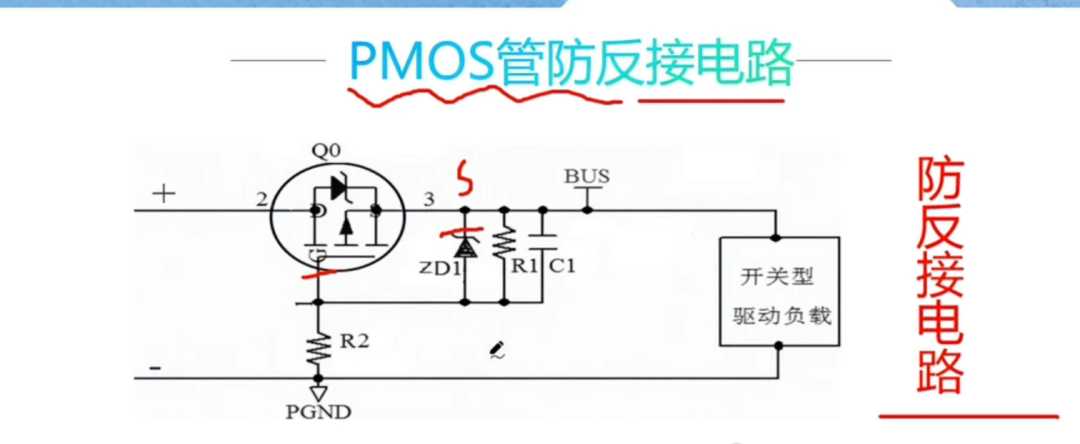

  PMOS:

  在 PMOS 管防反接電路中,柵極那邊的兩個電阻主要起到限流和保護的作用。

  這些電阻的阻值通常根據具體的電路設計要求來選擇,一般需要根據 PMOS 管的特性和工作電壓來確定。

  旁邊的二極管是一個穩壓保護二極管 為了保護GS之間的電壓不會過高從而損壞二極管

  在電路分析中 pmos導通和體二極管無關。mos的源漏是相對的。對pmos,電壓高的是s,低的是d。正常上電時,3腳電壓高,所以這時3腳是s,g比s低,所以管子導通(圖中的D S應該反過來)。

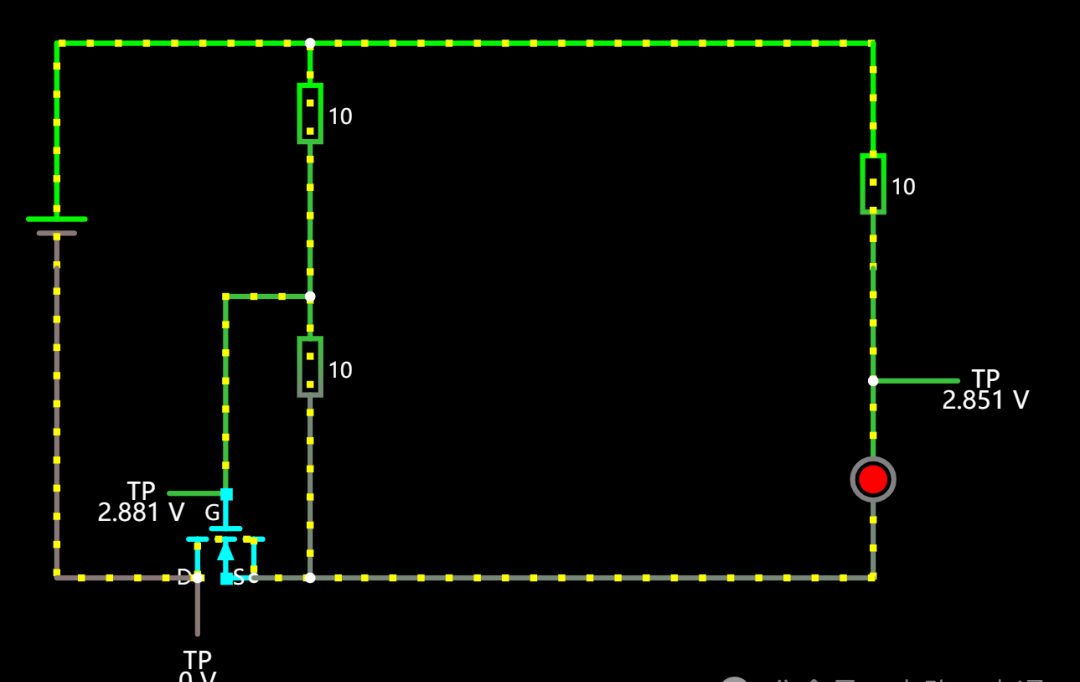

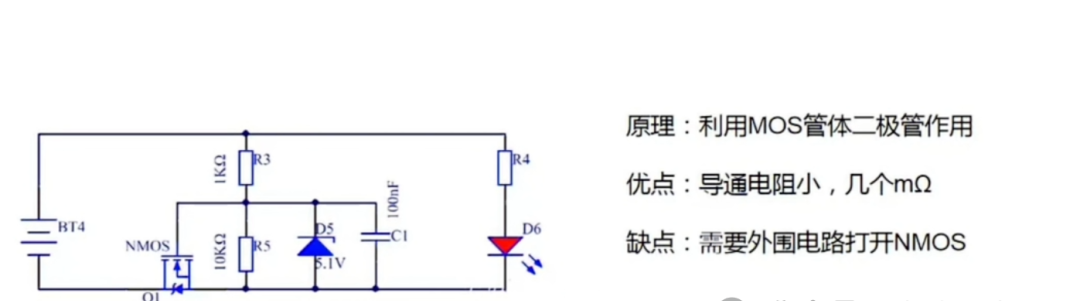

  NMOS:

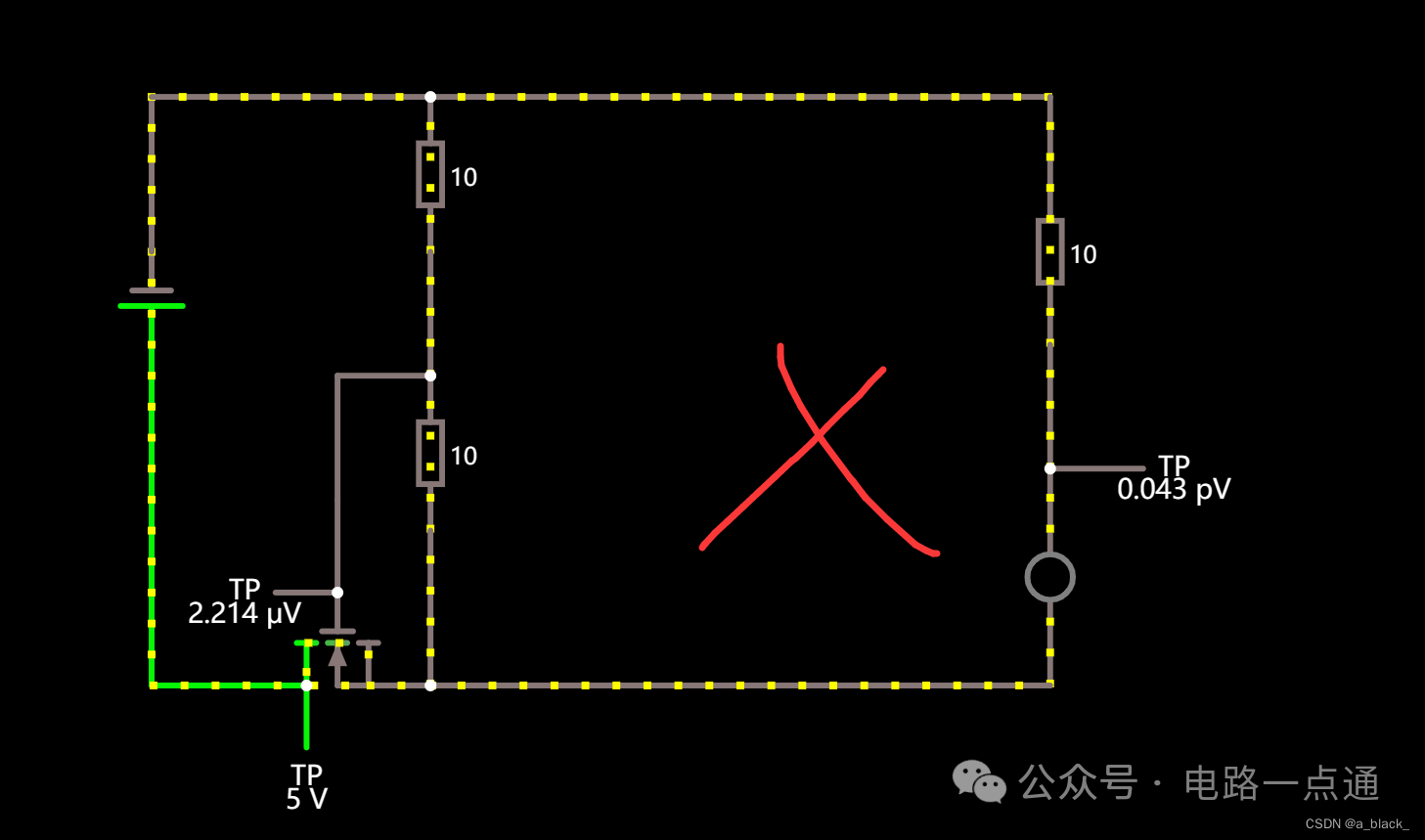

  NMOS 如果 正接 Vg=2V Vs=0V 所以 DS導通 形成回路

  反接 Vg=0 Vs=5V 所以DS不導通 形成不了回路













  防倒灌電路

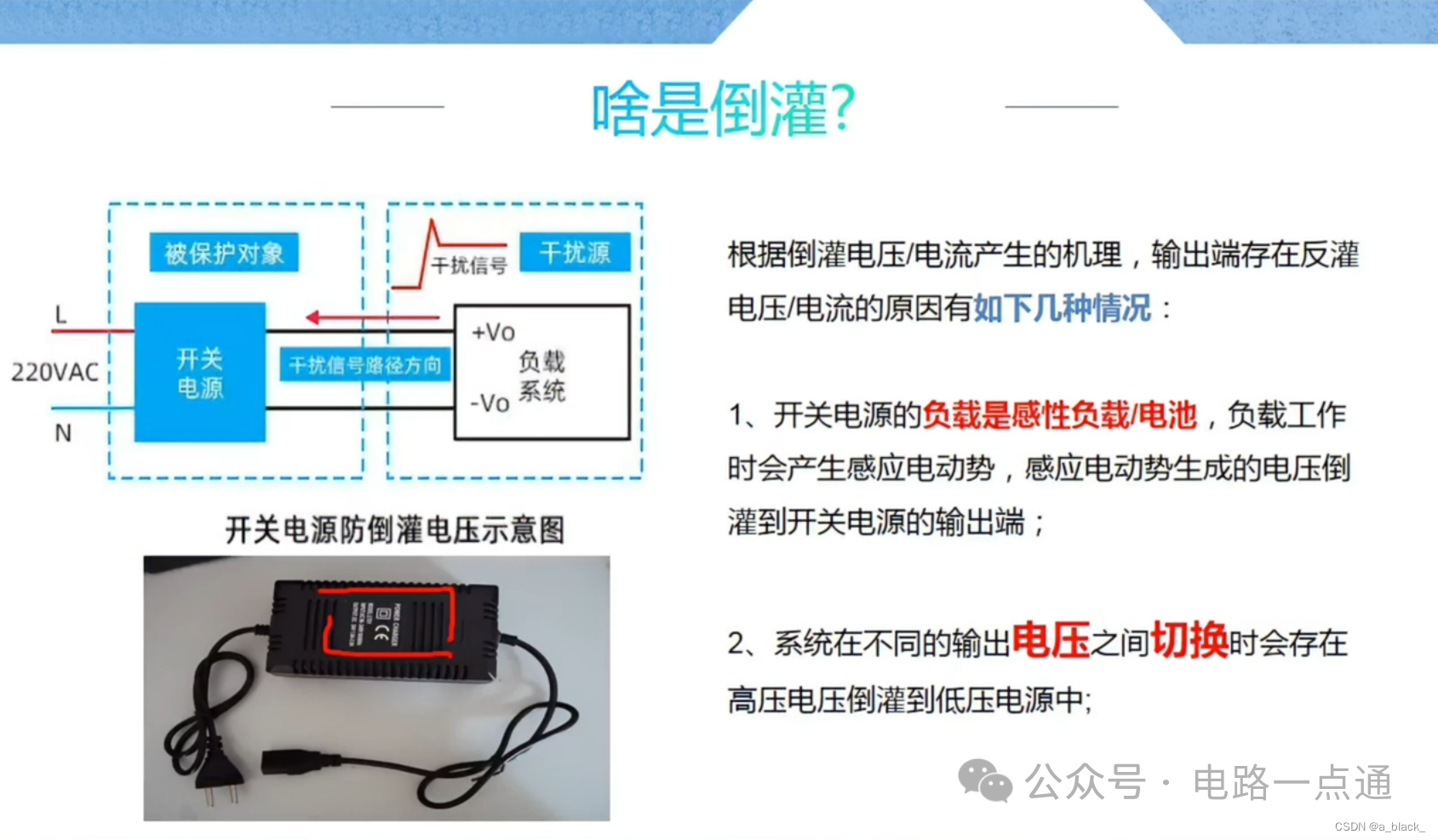

  什么是倒灌?

  1.開關電源給負載供電, 如果負載是電池或者其他感性負載(比如像 電機 有線圈 當電源突然斷掉時 會產生感應電動勢)時, 當220V斷掉的時候,可能會出現 電池反向給開關電源 的 輸出端 供電,導致開關電源的一些莫名損壞。

  2.系統在不同的 輸出電壓 之間 切換時,會存在高壓電壓倒灌到低壓電壓源中。關注@電路一點通

  例如:系統 有兩個電源供電 比如 一個電池 一個 充電器 充電器的電壓一般會高于電池 如果沒有防倒灌的電路 可能充電器的電壓會直接倒灌給電池 造成電池的損壞。

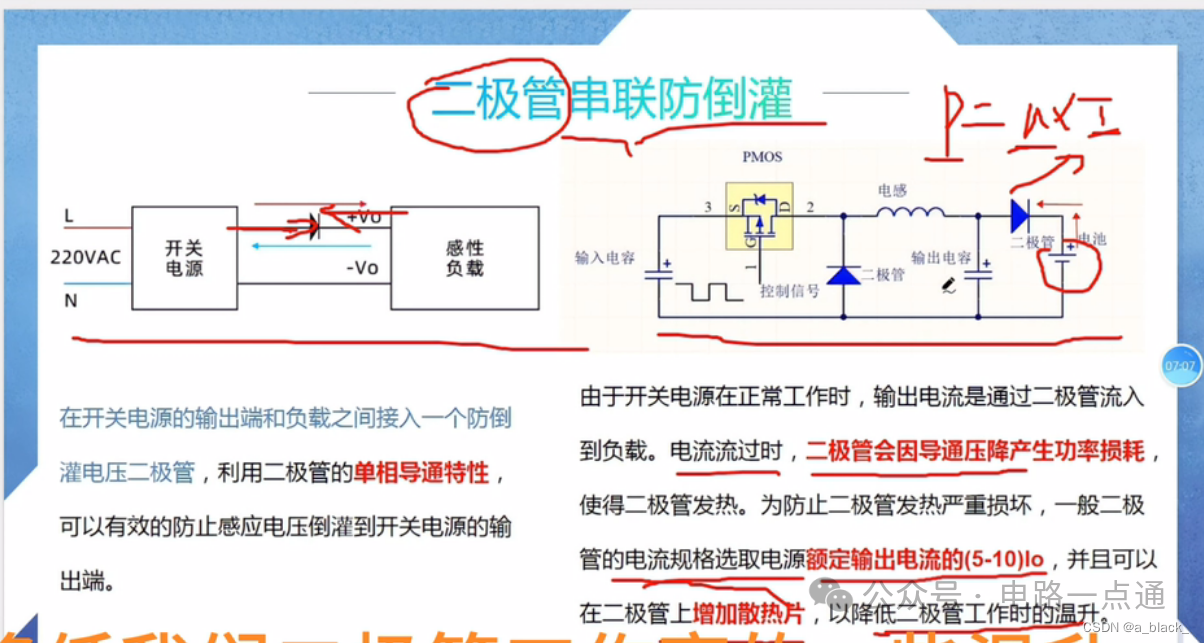

  1.二極管串聯防倒灌電路:

  該電路 二極管選型要 選取電源 額定輸出電流的(5-10)倍 并且可以加 散熱片。

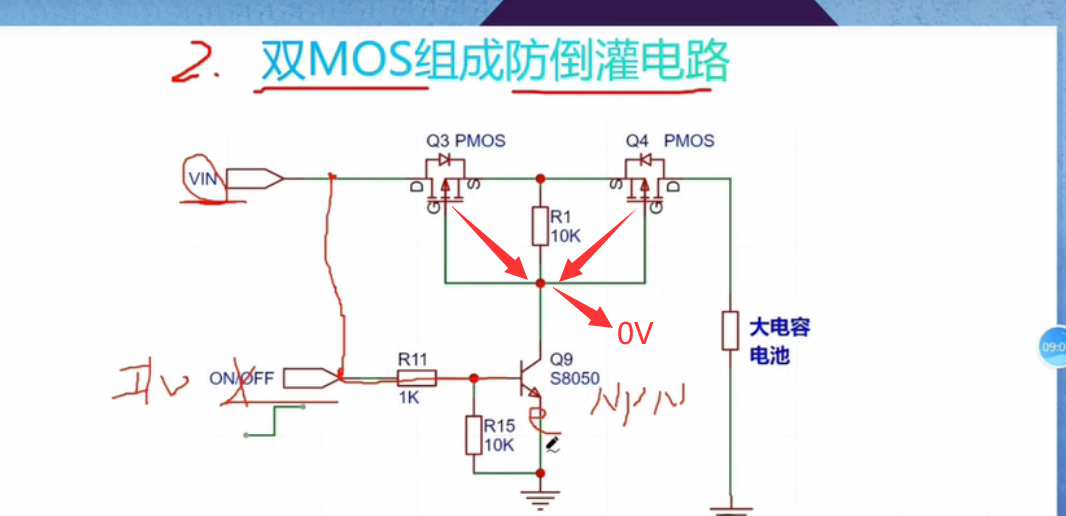

  2.雙MOS組成的防倒灌電路

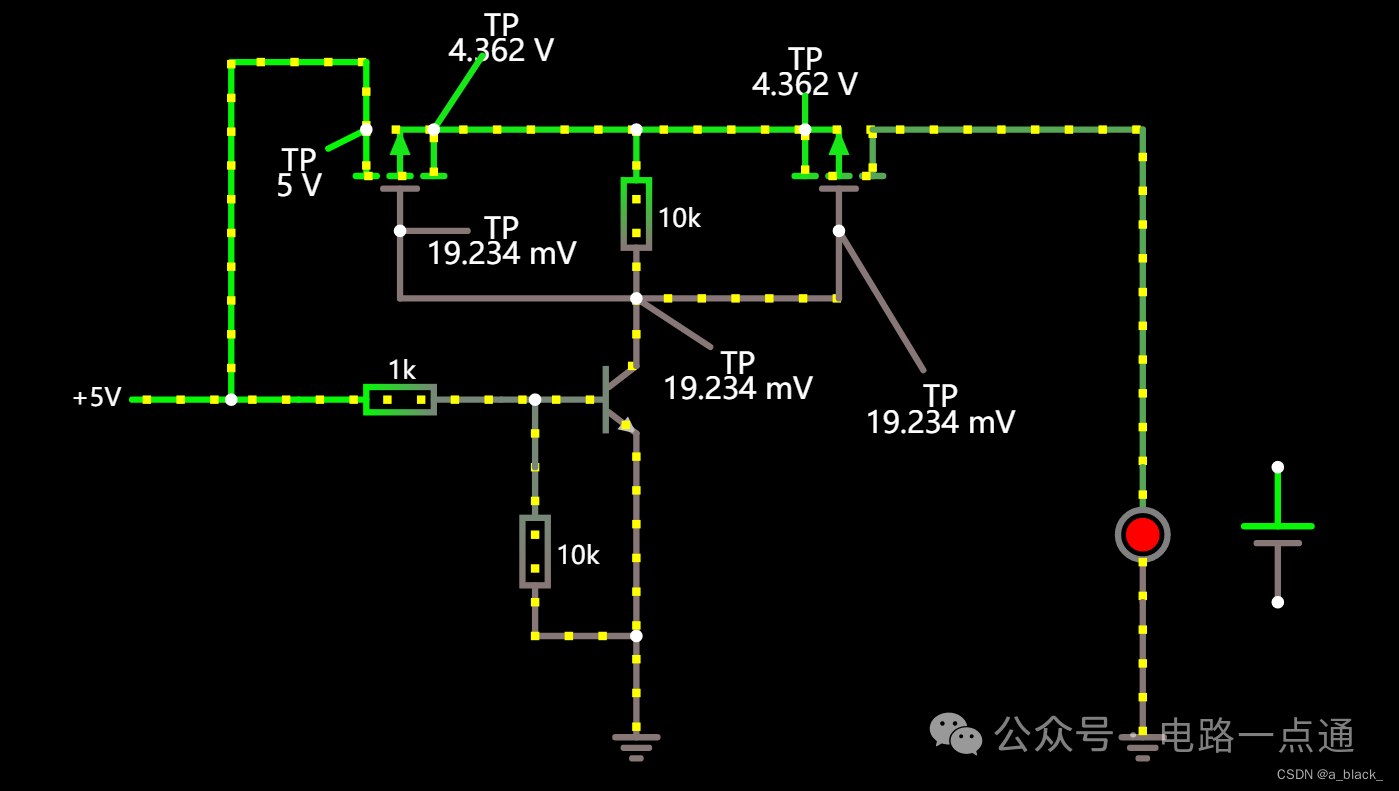

  電路分析:

  正常情況下(無電流倒灌) ON/OFF接口可以進行IO口控制也可以直接通過VIN控制,

  所以這次就以 VIN的有無 來控制 VIN輸入電壓到三極管,三極管導通(基極電壓大于發射極),由于三極管下連的是地,所以 PMOS管的柵極電壓為0, Vgs=-Vin 所以導通 所以 兩個PMOS管導通。





  當輸入電壓突然沒有的時候, Vin沒有 所以 三極管Vb=0 Vbe<0,所以不導通,PMOS管柵極和漏極S連在一起所以電壓相等 Vgs=0,所以不導通

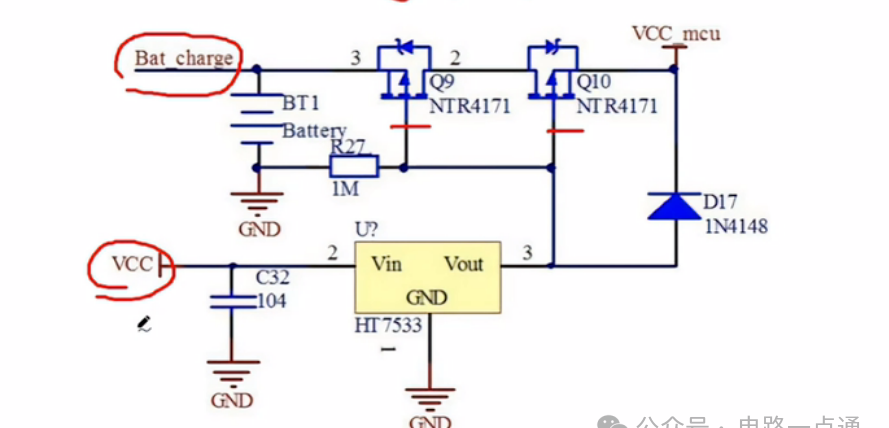

  3.雙MOS組成電源自動切換電路(前提 VCC>電池電壓)

  Bat Charge 為電池電壓

  VCC為系統電壓

  當只用電池電壓供電時:

  MOS管Q9 柵極g為0V 源極S Vs=V電池 Vgs=-V電池 PMOS導通 Q9導通了 Q10也導通了 ,然后給到 單片機VCC_mcu。

  只有VCC時:

  通過LDO Vout 通過二極管給到MCU進行供電 Q9和Q10的G都是Vout的電壓 所以不導通。VCC_MCU=Vout-二極管的壓降關注@電路一點通

  當VCC和電池同時供電時:

  Q9柵極電壓為VCC 對于MOS管 Vgs=Vout-V電池 所以MOS管不導通, Q10 g極 Vg=Vout Vs=Vout-V二極管 Vgs>0 所以也截止 。

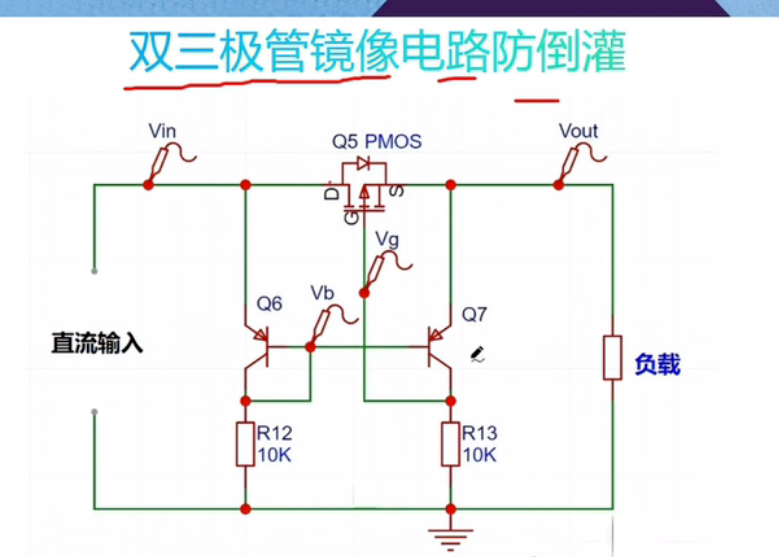

  4.雙三極管鏡像電路防倒灌

  Vin 經過三極管 由于是PNP三極管 Vb連接地=0V Ve=Vin 所以三極管Q6導通 導通之后就會有管壓降 所以 Vb的電壓=Vin-0.6V Q7 Ve=Vout-0.6V 需要滿足 Ve>Vb 三極管Q7才會導通 但Vout會大于Vin 所以會是截止的。

  正常工作時 Q5 Q6導通 Q7不導通 , 當出現倒灌時 Q5 Q6不導通 Q7導通





  過流保護

  ESP:靜電放電(一般在芯片內部電路)

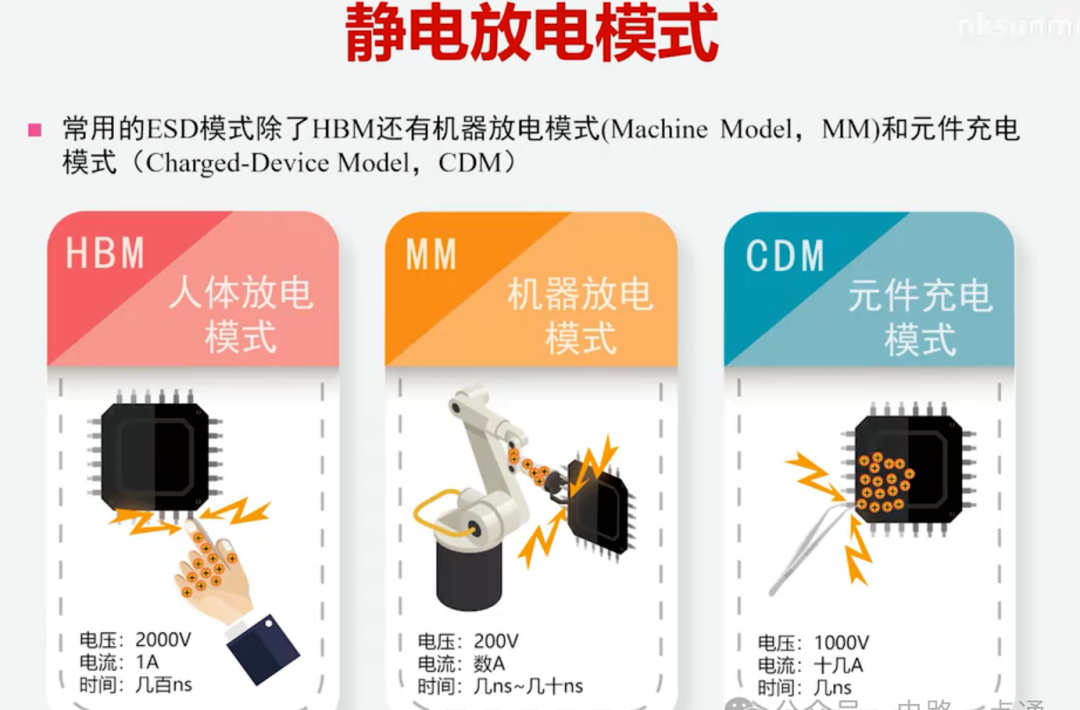

  ESD相關概念及模型

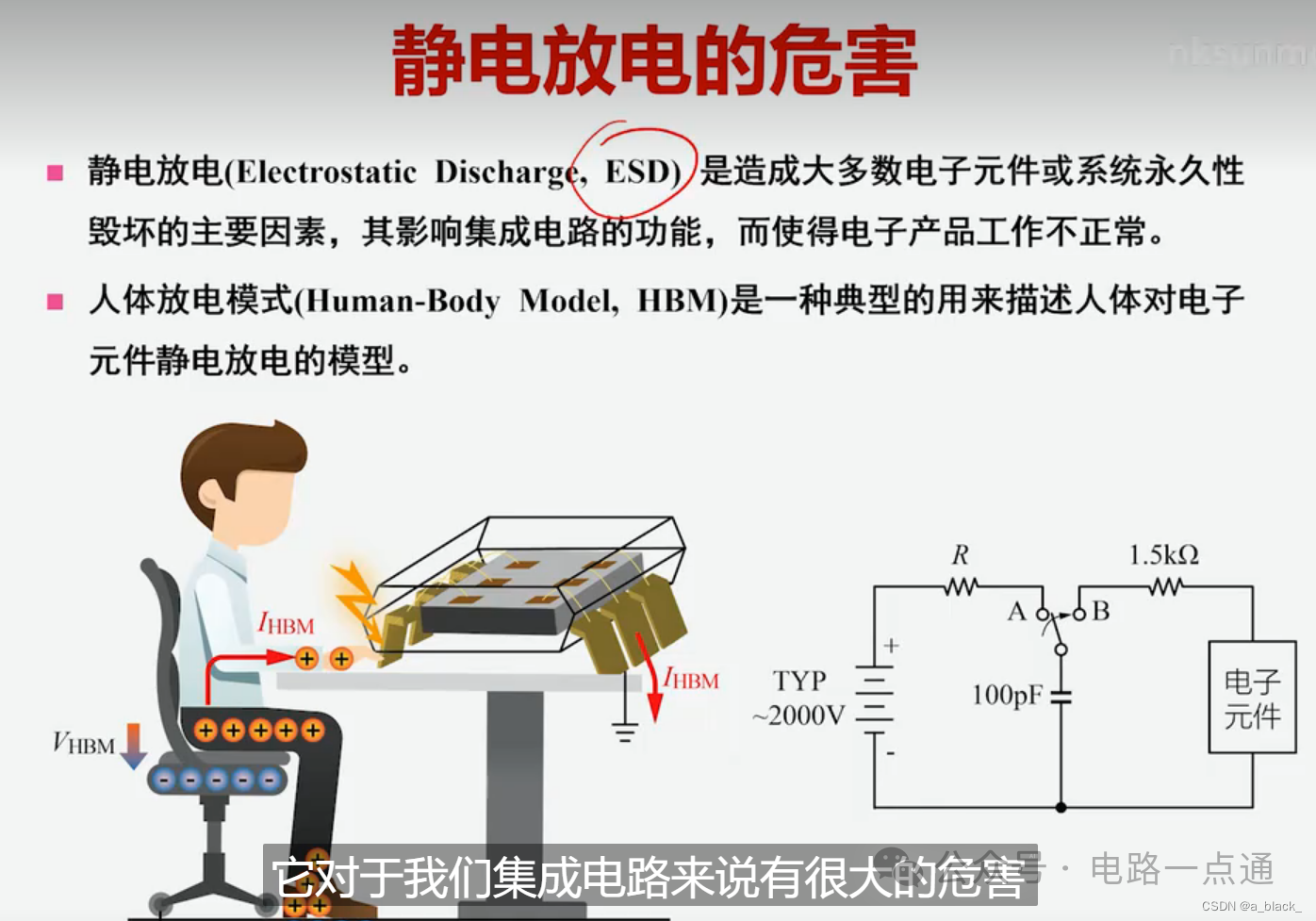

  人體放電:人體帶的電荷 然后觸碰芯片管腳, 芯片其他管腳正好有個接了地 產生電流 損壞芯片

  機器放電模式:機器觸碰芯片的時候, 帶電金屬體 觸碰芯片

  元件充電:芯片可能在搬運啥的過程中 本身 被充電了 當夾具夾住的時候可能就通過夾具釋放出來了





  ESD保護概念

  在芯片內部 提供ESD的電流路徑 以免ESD放電的時候 靜電電流流入芯片內部對芯片造成傷害 從而保護電路

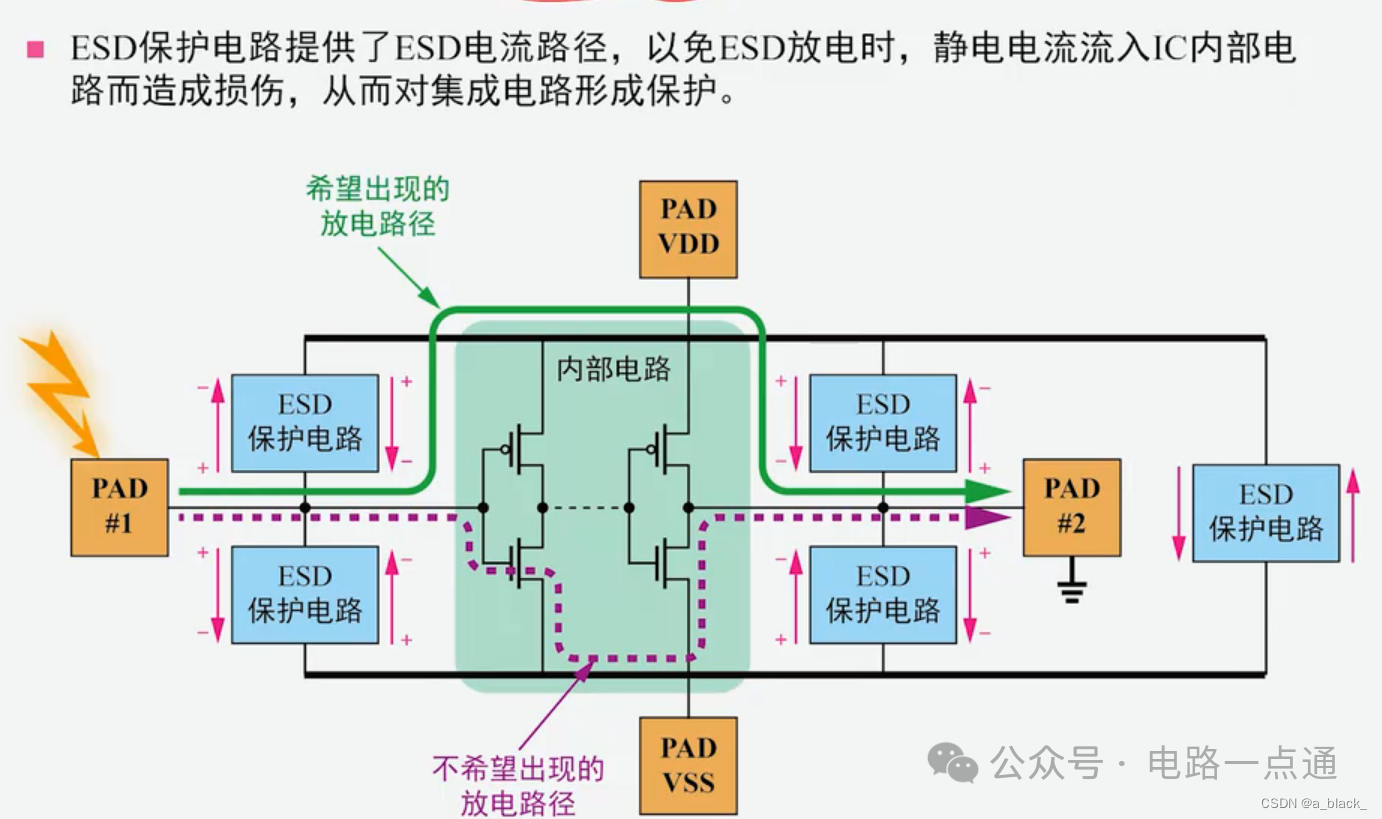

  下圖 PAD可以當做芯片引腳 如果沒加保護電路, 以人體放電為例,手碰到了 PAD1 PAD2接地 電流直接沿著紫色虛線的方向走從PAD1到PAD2,直接燒毀芯片。

  藍色的這些都是ESD保護 這些電路能在發生ESD的時候 能瞬間導通 把電流引導出去 且是可逆的 不會被靜電所損傷

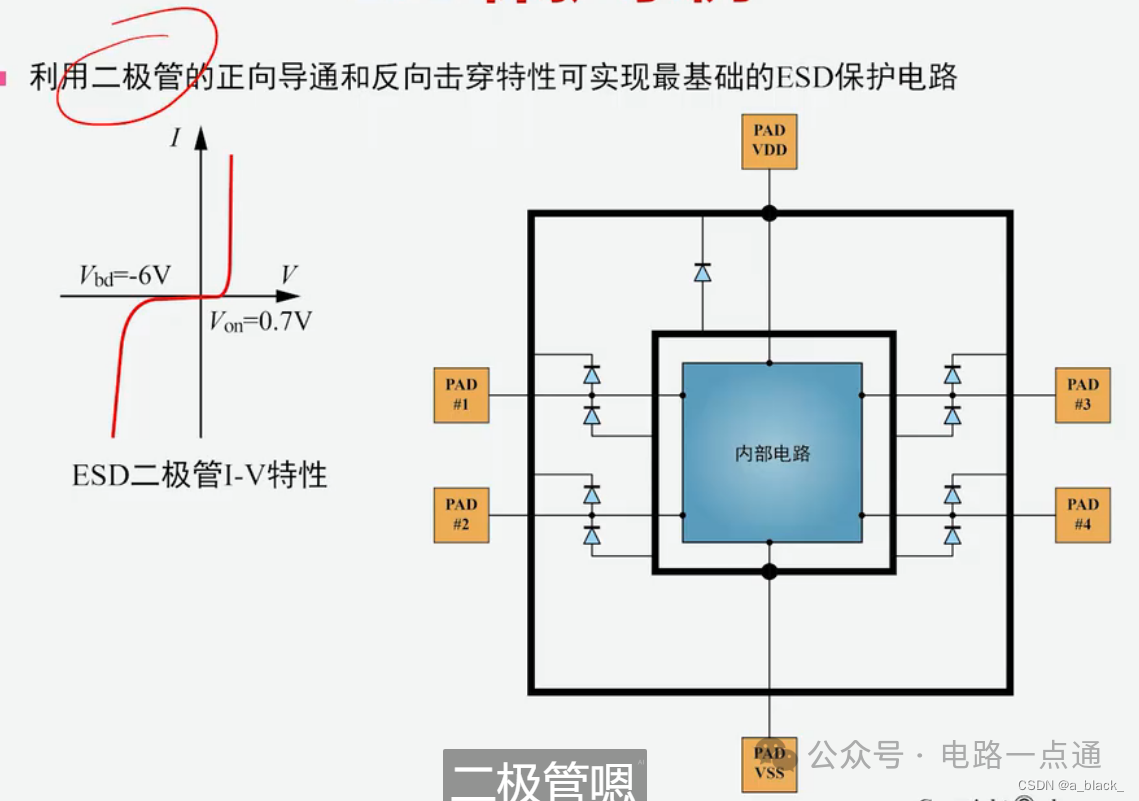

  利用二極管(齊納二極管)的正向?qū)ê头聪驌舸┨匦钥蓪?shí)現最基礎的ESD保護電路

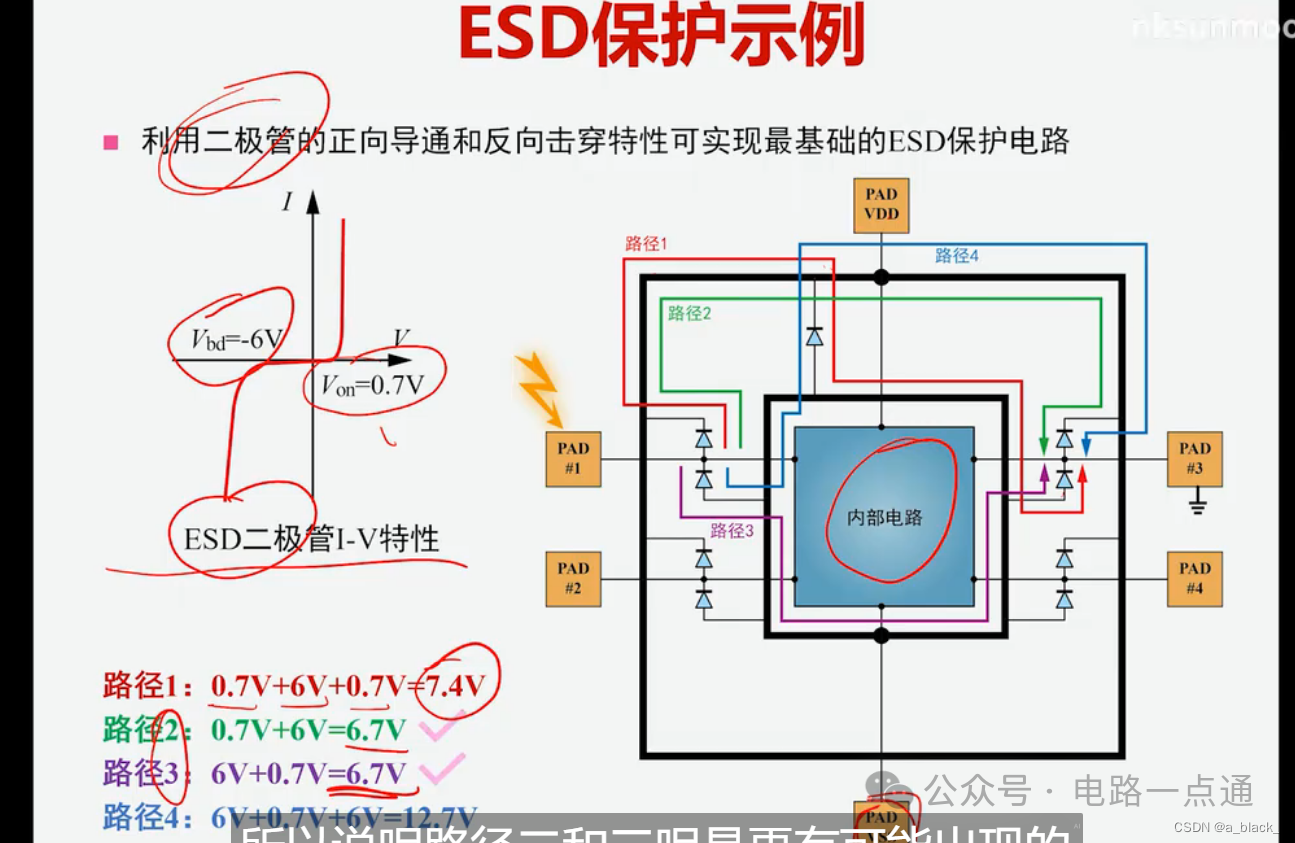

  如果來了ESD PAD1和PAD3形成回路
