01

　　前言

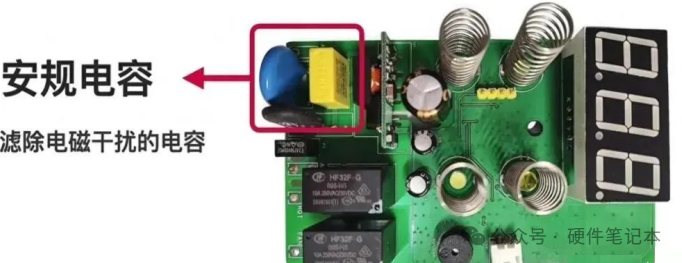

　　只要是接有220V的電路板，一般都會看見安規電容的存在，黃色的是X電容，藍色的是Y電容。

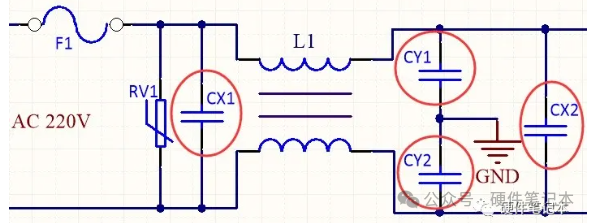

　　X，Y電容一般在電路中用法如下

　　02

　　什么是安規電容?

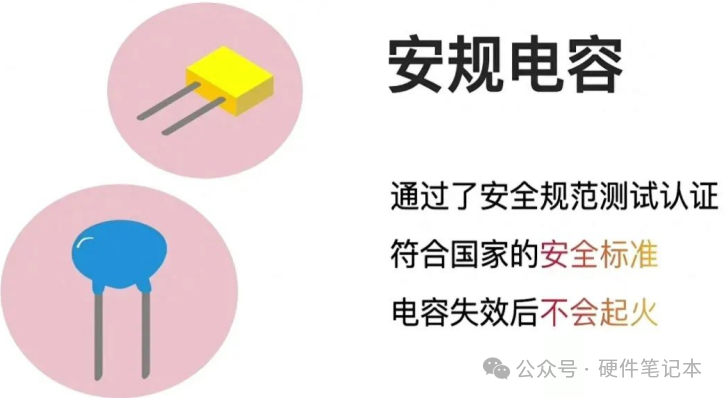

　　逐字理解‘安規電容’(無非就是符合安全規定的電容)

　　其中，安規電容可細分為X電容和Y電容

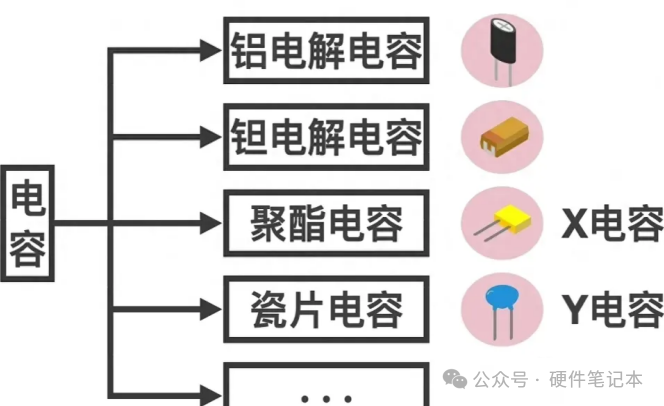

　　電容有諸多種分類，X電容本質就是聚酯電容，Y電容本質就是瓷片電容

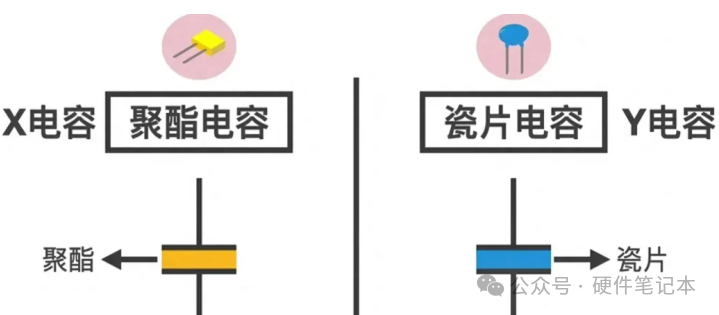

　　聚酯電容內部介質是聚酯

　　瓷片電容內部介質是瓷片

　　03

　　安規電容有什么作用?

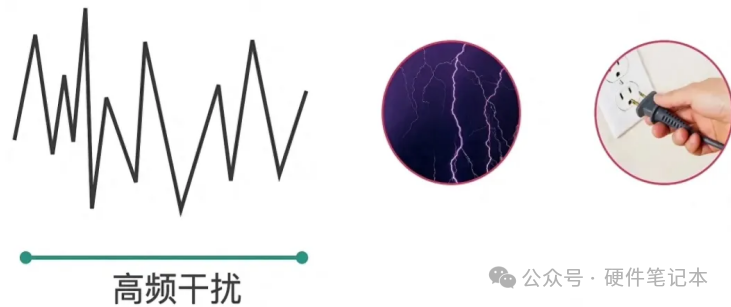

　　安規電容的作用是濾除高頻干擾(這些干擾可能來自雷電產生的干擾或插拔產生的干擾)

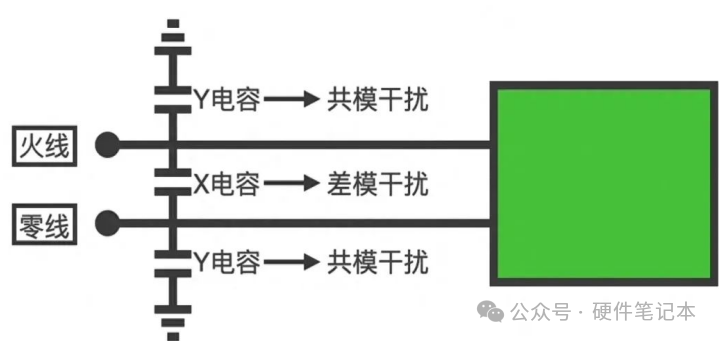

　　X電容是接在火線和零線之間

　　Y電容分別是接在火線和地線之間，零線和地線之間

　　可以看出，X電容在電路中起到差模干擾的作用，而Y電容起到共模干擾的作用

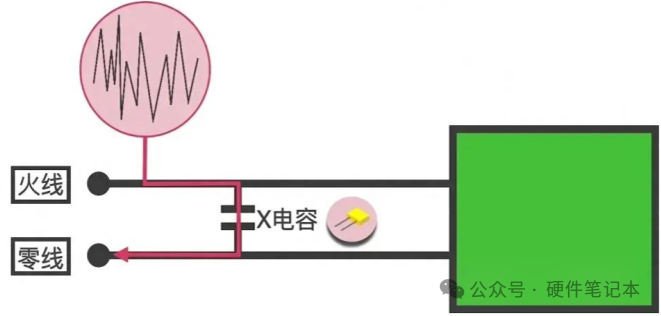

　　先來看X電容，假如現在火線上出現了高頻的干擾信號，此時的流向如圖所示

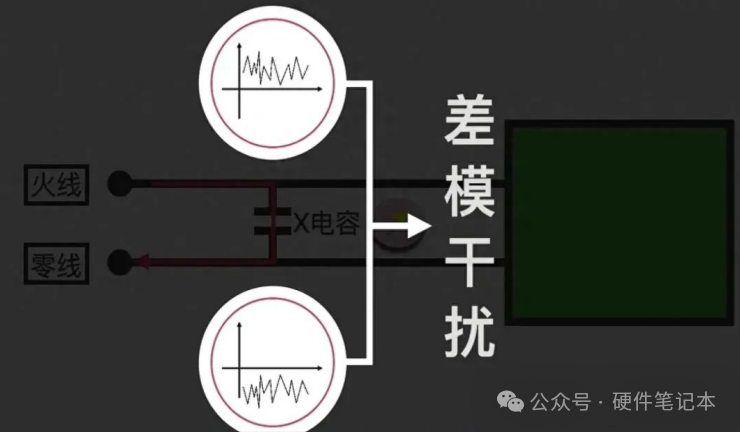

　　經過X電容之前，和之后的高頻信號的幅度沒變，但是相位相差180度

　　所謂‘差?！褪窍辔幌嗖?80度

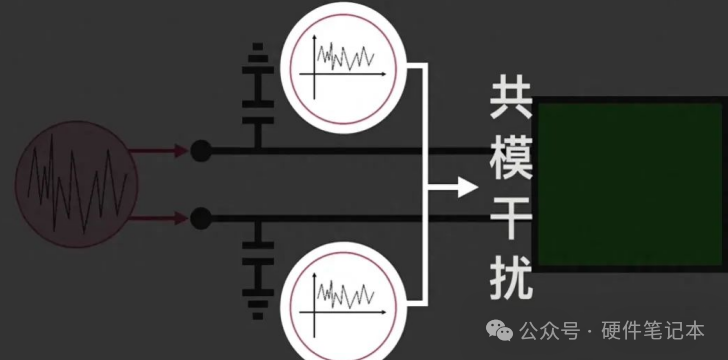

　　再看Y電容，火線和零線上的高頻信號的幅度和相位都是一樣的(也就是同步)

　　所謂‘共?！褪欠认辔活l率都一樣

　　由于火線和零線的干擾是一樣的，此時X電容就不起作用

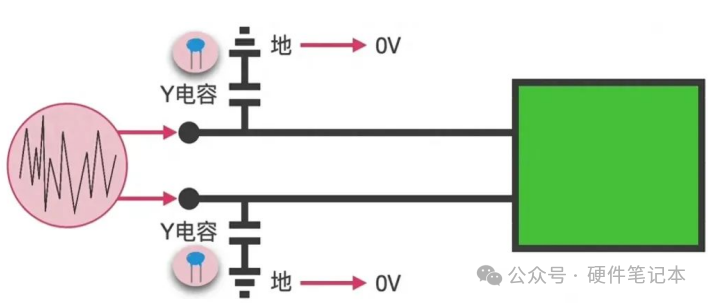

　　因?yàn)榭梢园训鼐€看成零電位，又由于電勢差的存在，所以可以在火線和地線之間連接電容，這樣就可以把高頻信號濾除掉，零線也是同樣的

　　04

　　可以用其它電容代替安規電容嗎?

　　答案是不可以的，因?yàn)槠渌娙萦姓?fù)之分，接反的話，可想而知，而安規電容沒有正負之分

　　另外X電容不能替代Y電容，因?yàn)閅電容的耐壓值比X電容大

　　05

　　總結

　　X電容用于濾除差模干擾

　　Y電容用于濾除共模干擾

　　X電容比Y電容容值大，但耐壓值比Y電容小
