今天給大家分享的是： LM431 的 10 種應用電路

　　一、LM431 簡單介紹

　　LM431是一款三端穩壓器，主要特點是輸出電壓可變，并且在整個程序溫度范圍以上保證溫度強度。

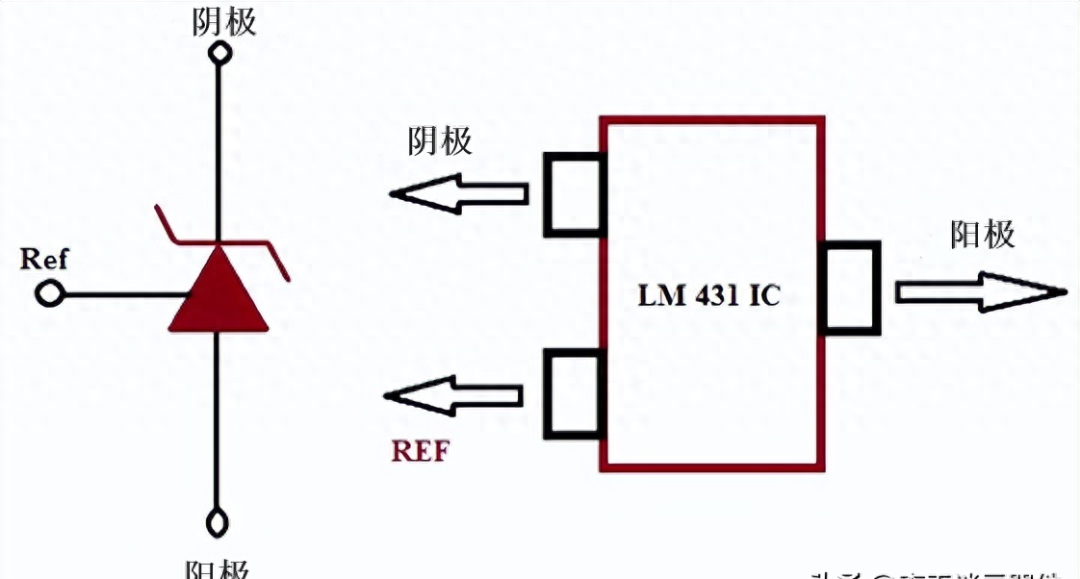

　　LM431 有三個引腳：

　　引腳1 ：陰極，分流電流或輸出電壓

　　引腳2：參考，用于可調 O/P 電壓

　　引腳3：陽極，通常接地

　　LM431引腳功能圖

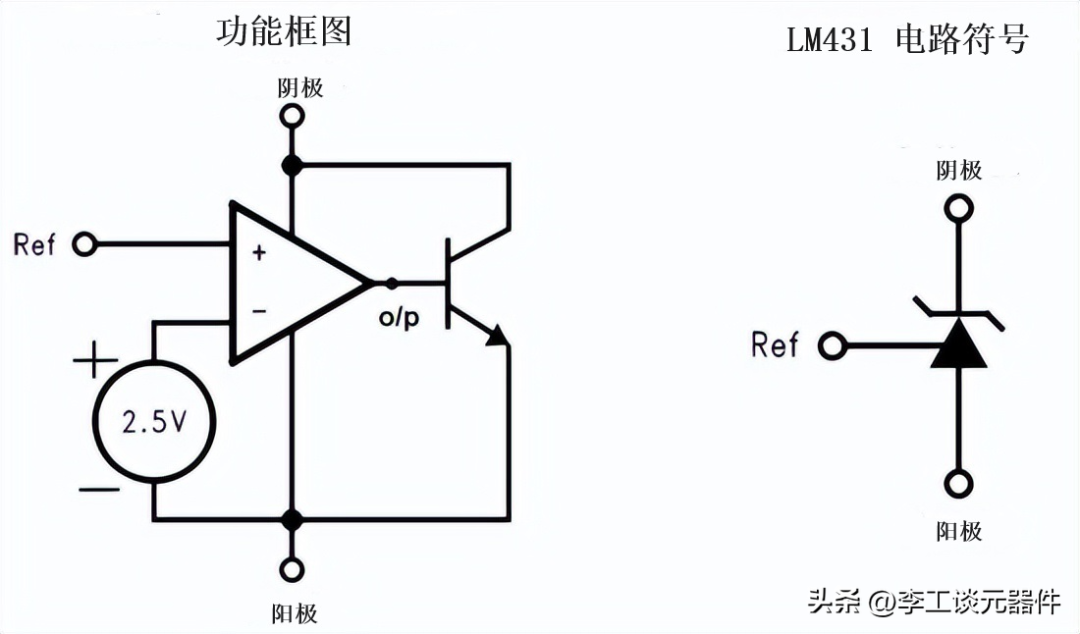

　　下面為功能框圖和電路符號：

　　LM431 功能框圖和電路符號

　　應用一：基于 LM431 的并聯穩壓電路

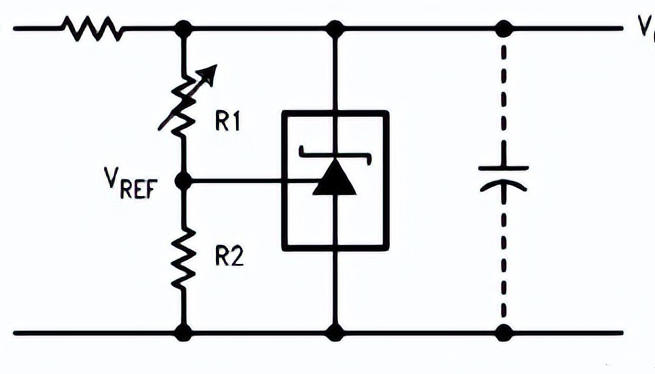

　　基于 LM431 的并聯穩壓電路如下所示：

　　基于 LM431 的并聯穩壓電路

　　結合上面的功能圖和并聯穩壓電路一起分析：

　　當并聯穩壓電路的Vref大于2.5V，功能框圖中的三極管導通，輸出電壓為0

　　當并聯穩壓電路的Vref小于2.5V，功能框圖中的三極管截止，輸出電壓為Vin。

　　因此，可以將輸出電壓穩定在下面的公式值：

　　輸出電壓

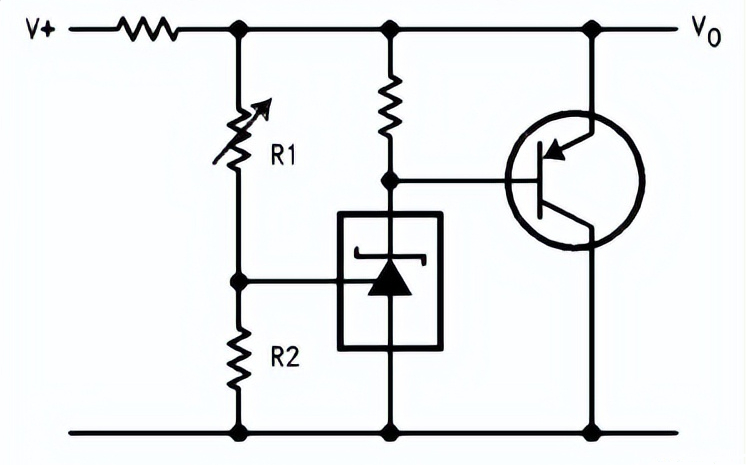

　　應用二：基于LM431 的高電流并聯穩壓器

　　基于 LM431 的高電流并聯穩壓器 如下所示，與上圖相比，增加了三極管，提高了續流能力。

　　LM431 的高電流并聯穩壓器

　　輸出電壓為：

　　輸出電壓

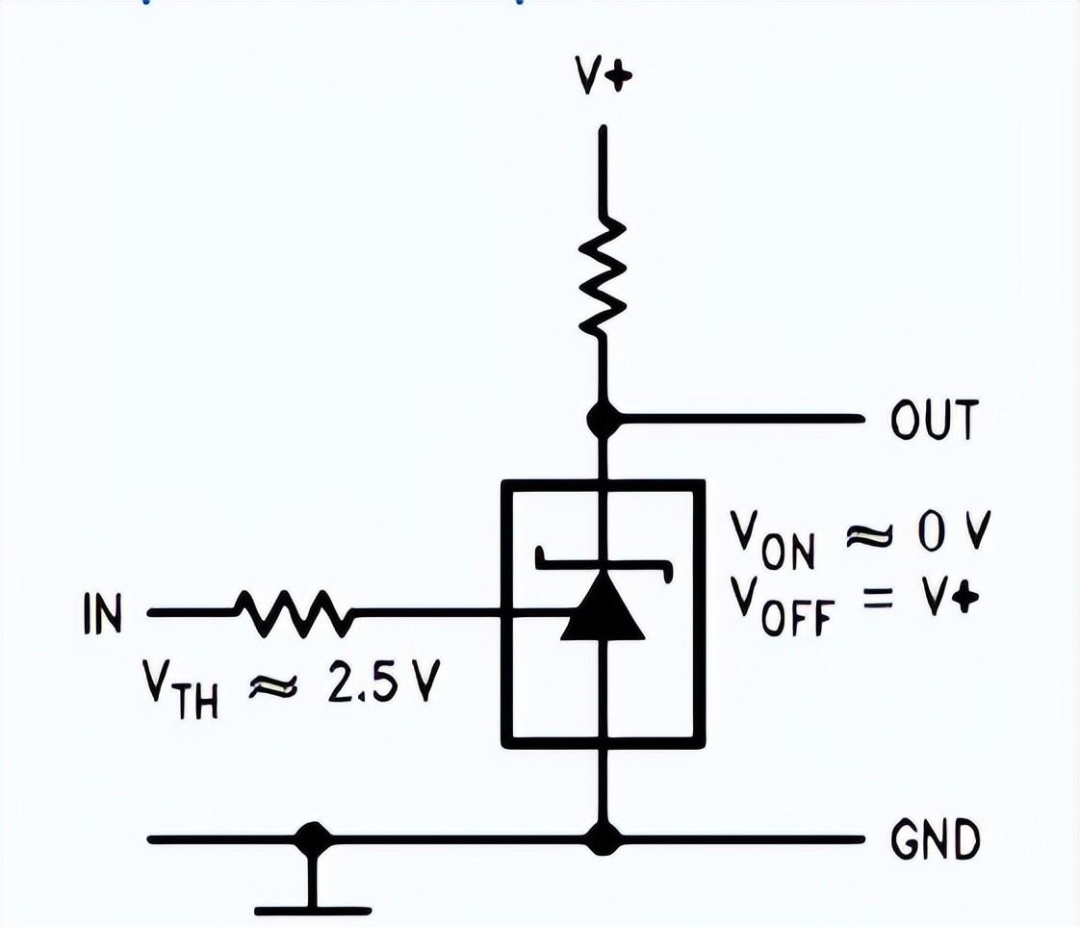

　　應用三：基于LM431 的溫度補償閾值的單電源比較器

　　基于 LM431 的溫度補償閾值的單電源比較器如下所示：對比第一個應用，Vin與2.5V比較，控制左邊三極管的狀態，控制輸出電平。

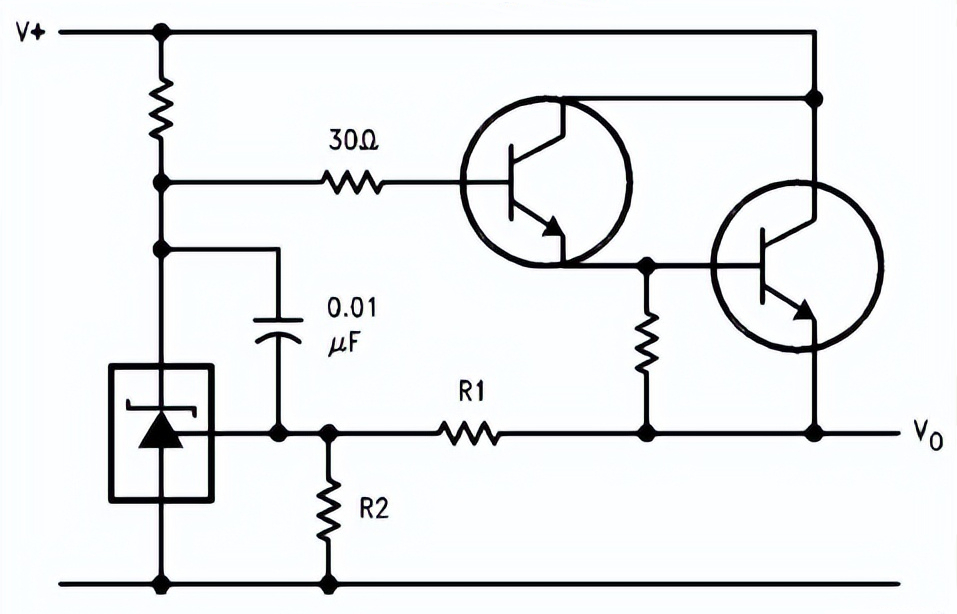

　　應用四：基于LM431 的串聯穩壓器

　　基于 LM431 的串聯穩壓器如下所示：

　　基于 LM431 的串聯穩壓器

　　在這個應用中，LM431作為反饋電路，控制復合管的通斷，輸出電壓如下所示：

　　輸出電壓

　　與應用1中的并聯穩壓器相比，該電路增加了穩壓器的續流能力。

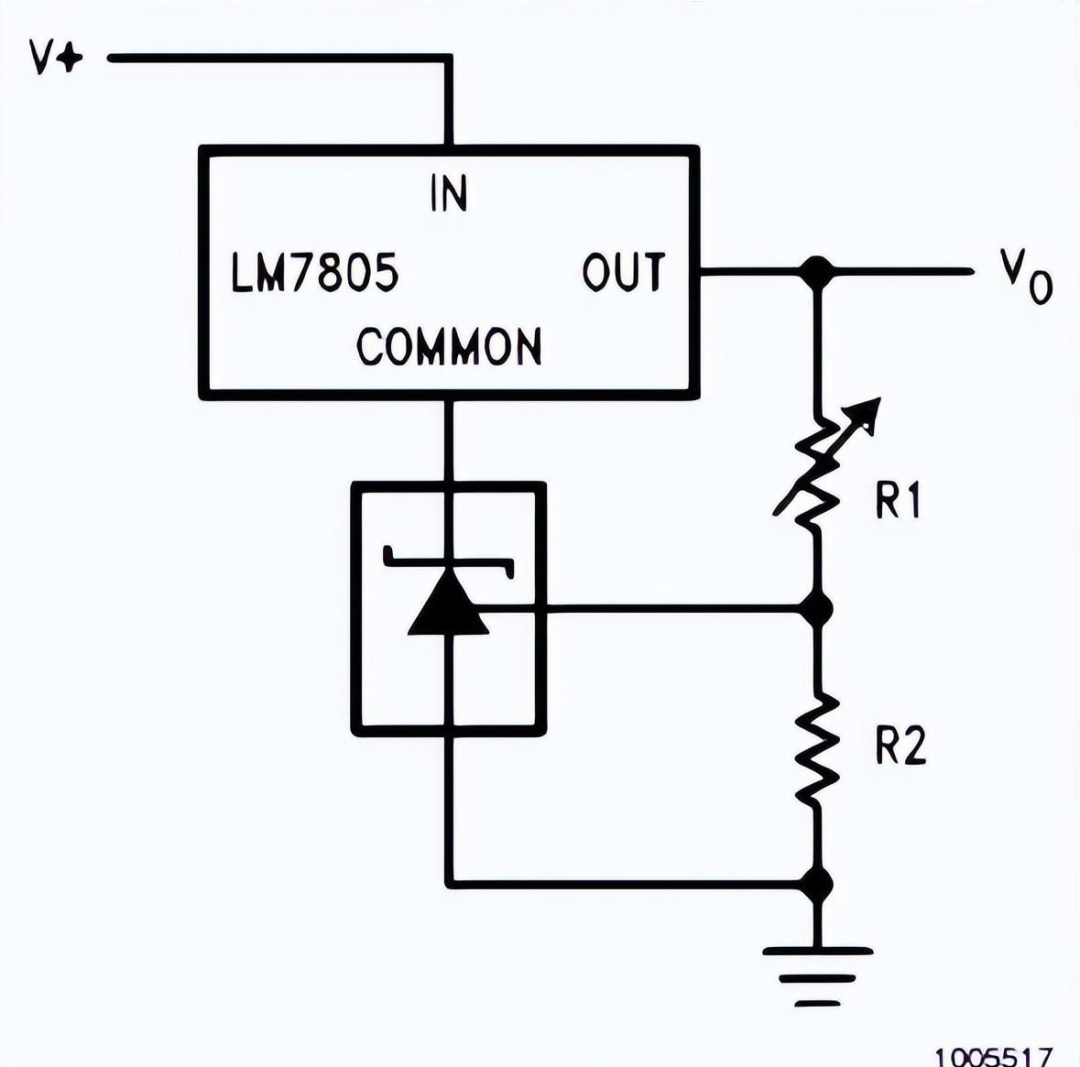

　　應用五、基于LM431 的三端固定的輸出可控的穩壓器

　　基于 LM431 的三端固定的輸出可控的穩壓器如下所示：

　　LM431 的三端固定的輸出可控的穩壓器

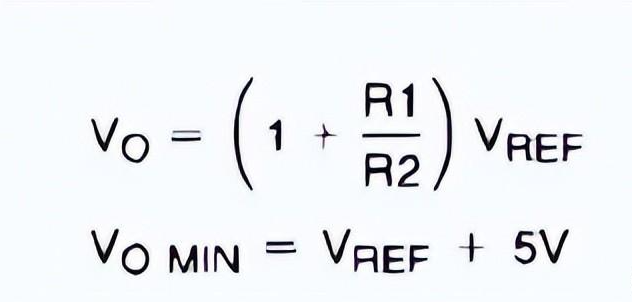

　　根據電路框圖分析，輸出電壓的最小值被限制在7.5V，當 R1足夠大時，輸出電壓如下所示：

　　輸出電壓

　　應用六：基于LM431 的過壓欠壓保護電路

　　基于 LM431 的過壓欠壓保護電路如下所示：

　　基于 LM431 的過壓欠壓保護電路

　　分析電路可以知道，輸出電壓高于 high limit 時，左邊 LM431 的輸出三級管導通，導致右邊的 LM431 輸出三極管截止，導致最右邊的三極管截止，沒有輸出。

　　輸入電壓低于 low limit 時，左邊 LM431 的輸出三極管截止，這是正常的工作狀態，但是輸入電壓低于low limit，導致 R2B上的分壓過小，右邊 LM431 的輸出三極管截止，最終導致最右邊的三極管截止，沒有輸出。

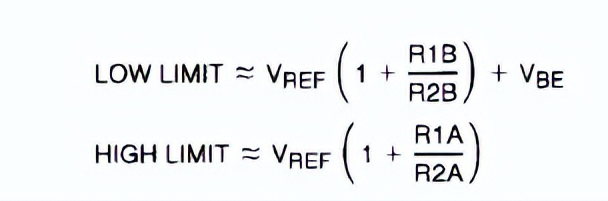

　　電路的輸入電壓范圍的 low limit 和 high limit 如下所示：

　　電路的輸入電壓范圍

　　注：這個電路的的輸出像是一個OC門，使用時注意

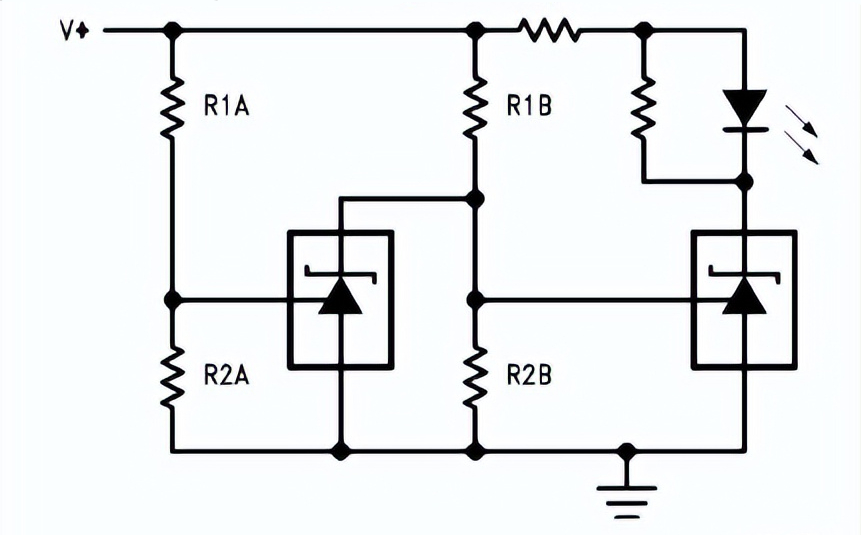

　　應用七：基于LM431 的電壓監視器

　　基于 LM431 的電壓監視器如下所示：

　　基于 LM431 的電壓監視器

　　該電路與應用 6 的電路是很一樣，監視的電壓區間也是一樣的：

　　監視的電壓區間

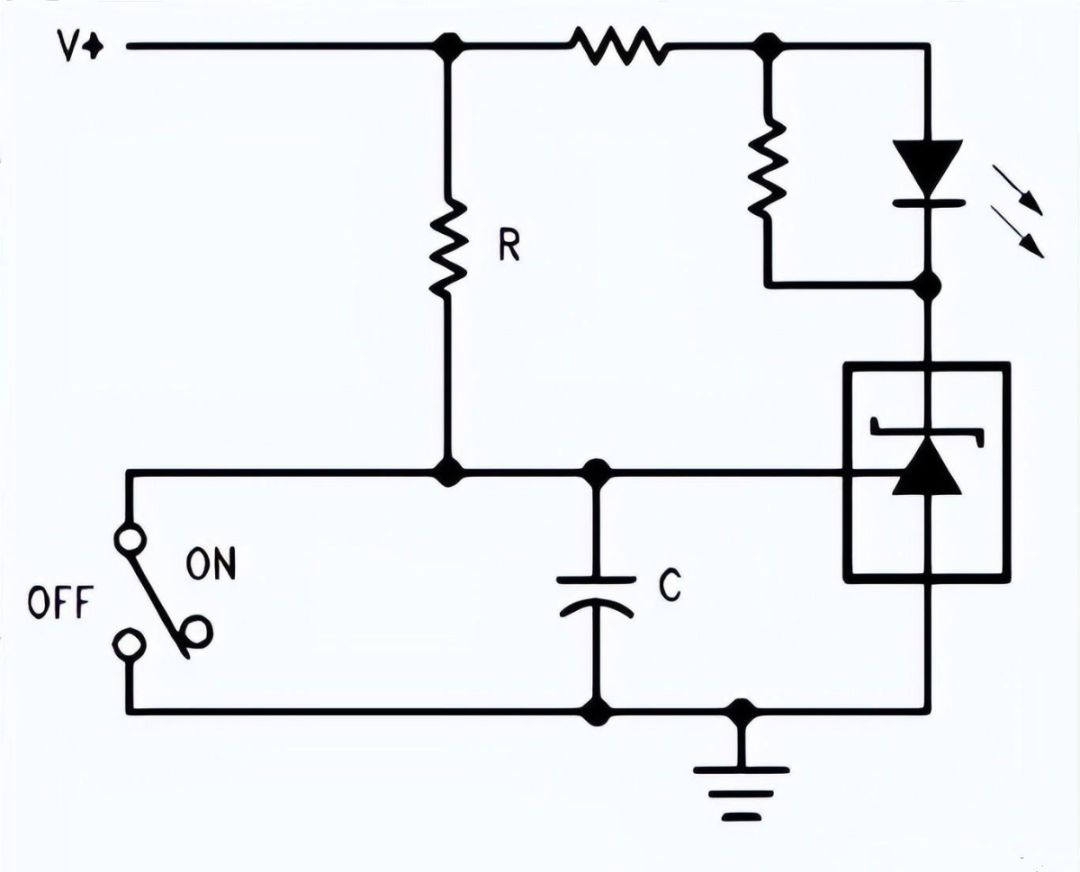

　　應用八：基于LM431 的延時定時器

　　基于LM431 的延時定時器如下所示：

　　基于LM431 的延時定時器

　　在此應用中，開關閉合后，先給電容 C 充電，電容 C 的電壓充到 VREF 時，LED 被點亮。

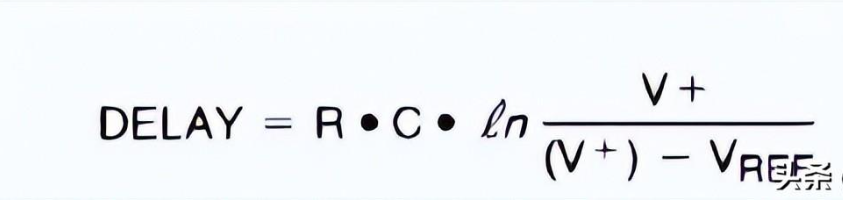

　　充電時間即為延時時間，如下所示：

　　充電時間即為延時時間

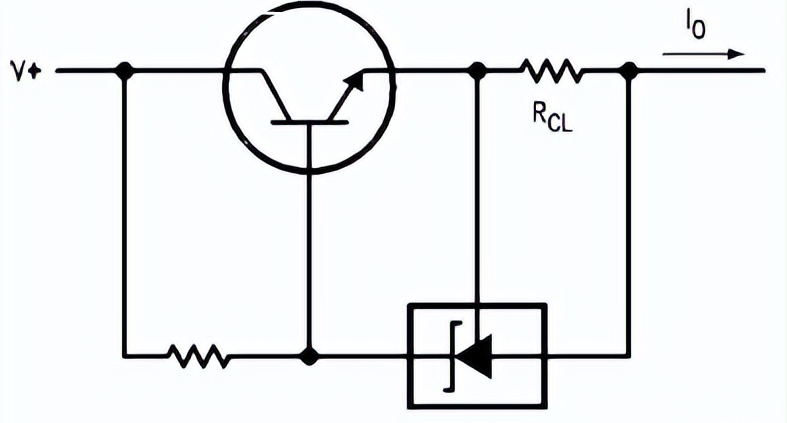

　　應用九：基于 LM431 的限流器或電流源

　　基于 LM431 的限流器或電流源如下所示：

　　基于 LM431 的限流器或電流源

　　Rcl 在這里充當采樣電阻，如果電流變大，Rcl上的電壓就變大，當 Vref 大于2.5V，LM431的三極管導通，從而限流器上的三極管的Ube小于0，此三極管截止，Vref 處電壓消失，LM431 的三極管截止，形成反饋。

　　輸出電流 Io 控制在下圖的值：

　　輸出電流 Io

　　應用十：基于LM431 的恒流下沉電路

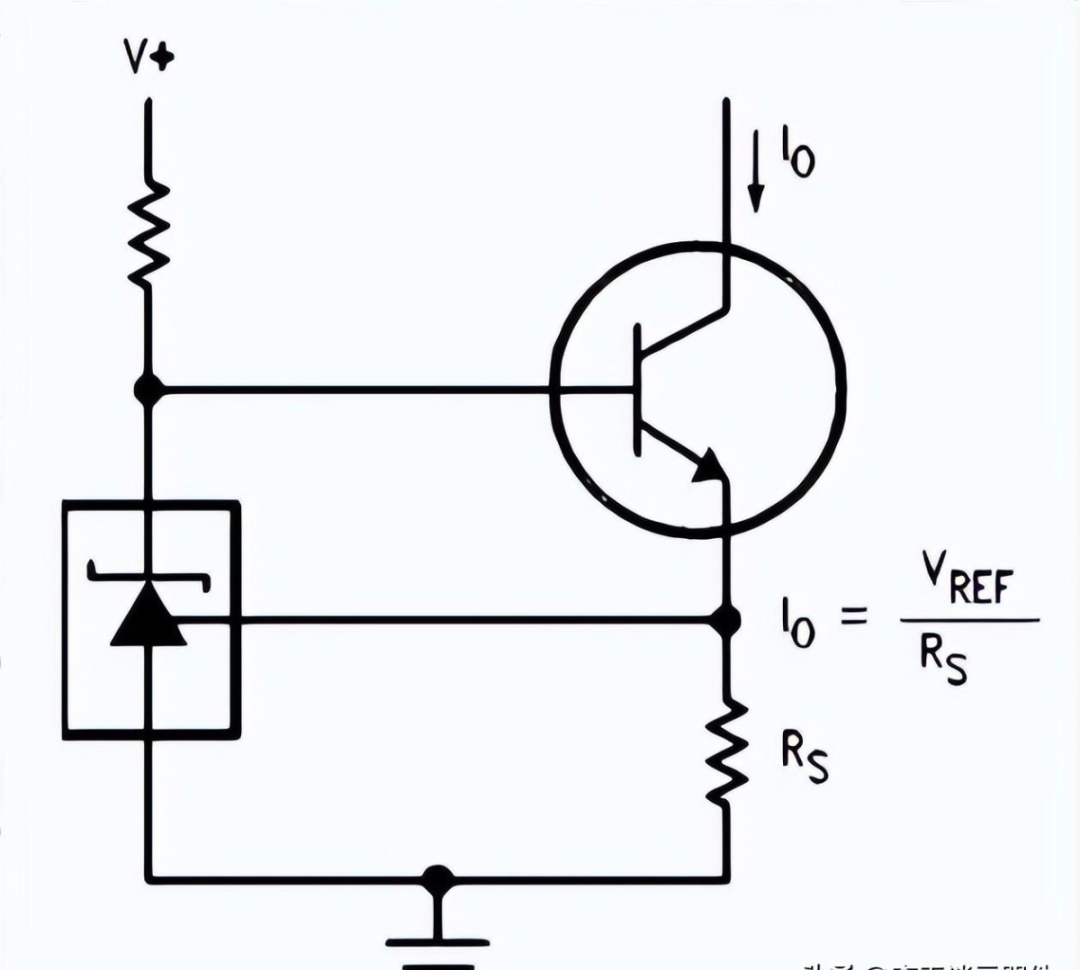

　　基于 LM431 的恒流下沉電路如下所示，恒流下沉電路也就是灌電流電路，輸入大的電流，輸出恒定的小電流。輸出電流值如圖：

　　基于LM431 的恒流下沉電路

　　以上就是關于 LM431 的10 種應用電路介紹，希望大家多多支持我呀，有什么疑問歡迎在評論區留言。
