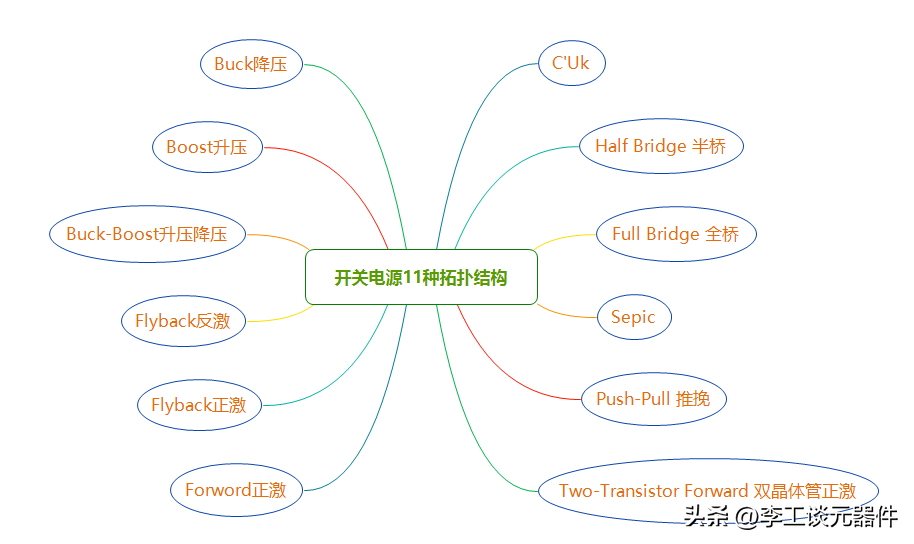

常見的拓?fù)浣Y(jié)構有：Buck降壓、Boost升壓、Buck-Boost降壓-升壓、Flyback反激、Forward正激、Two-Transistor Forward雙晶體管正激。

　　常見的基本拓?fù)浣Y(jié)構

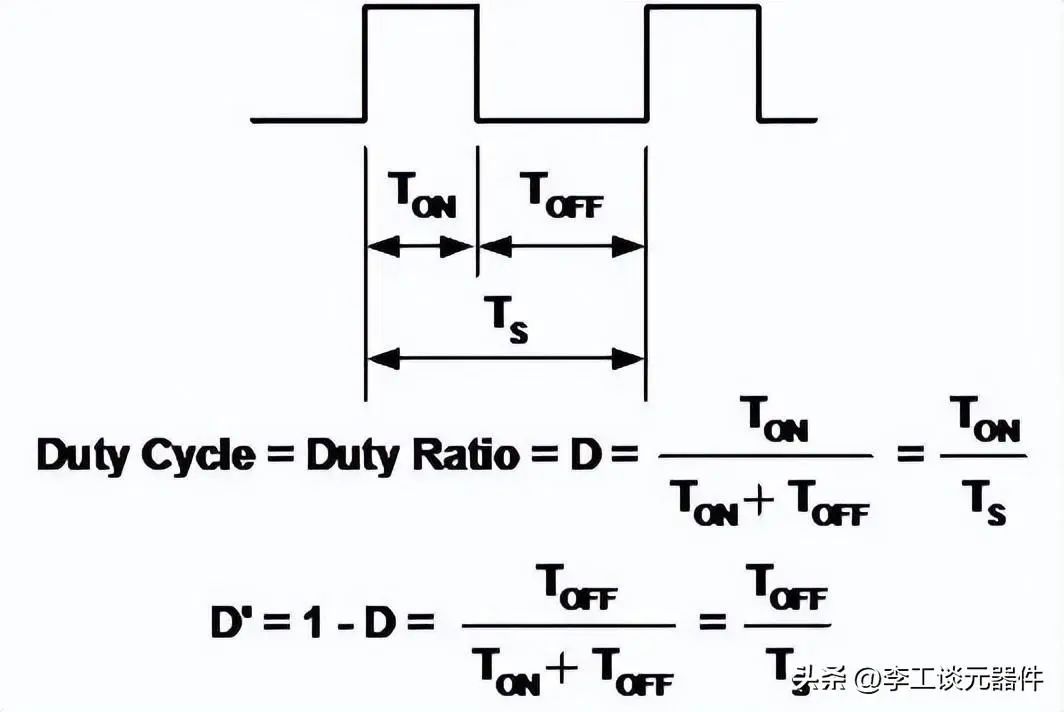

　　一、基本的脈沖寬度調制波形

　　這些拓?fù)浣Y(jié)構都與開關式電路有關?；镜拿}沖寬度調制波形定義如下：

　　脈沖寬度調制波形

　　二、常見的基本拓?fù)浣Y(jié)構

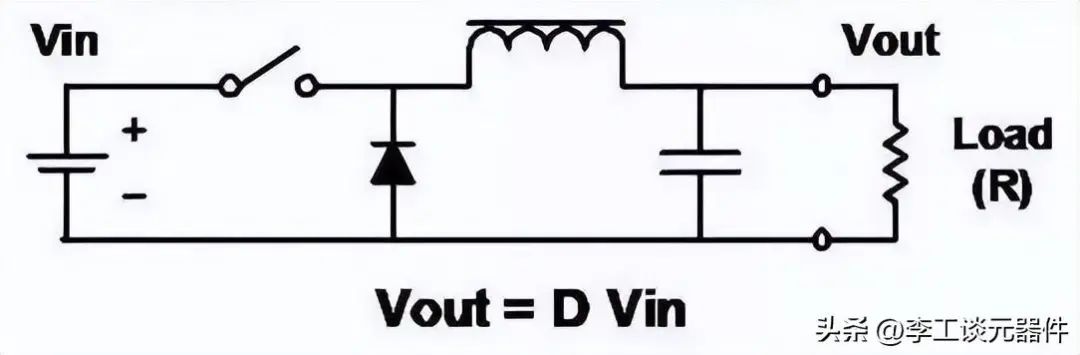

　　1、Buck 降壓

　　Buck降壓

　　把輸入降至一個較低的電壓。

　　可能是最簡單的電路。

　　電感/電容濾波器濾平開關后的方波。

　　輸出總是小于或等于輸入。

　　輸入電流不連續(斬波)。

　　輸出電流平滑。

　　2、Boost 升壓

　　Boost 升壓

　　把輸入升至一個較高的電壓。

　　與降壓一樣，但重新安排了電感、開關和二極管。

　　輸出總是比大于或等于輸入(忽略二極管的正向壓降)。

　　輸入電流平滑。

　　輸出電流不連續(斬波)。

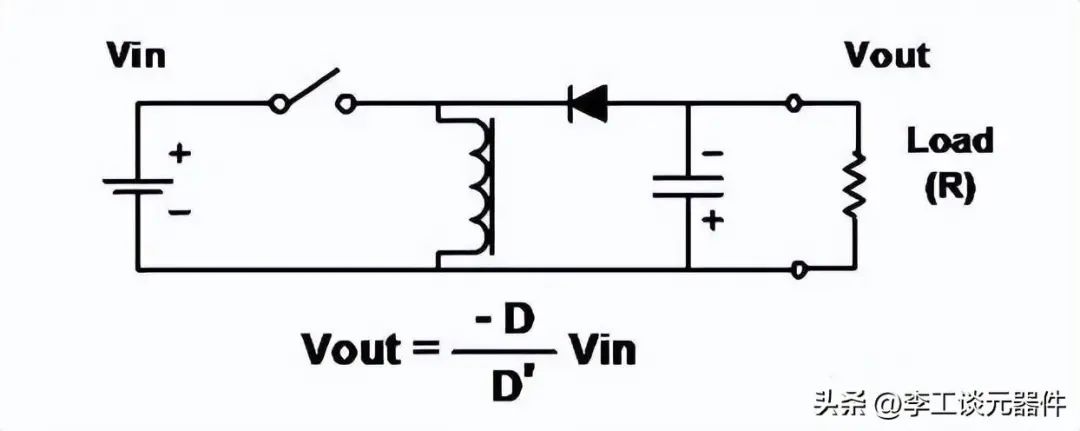

　　3、Buck-Boost 降壓-升壓

　　Buck-Boost 降壓-升壓

　　電感、開關和二極管的另一種安排方法。

　　結合了降壓和升壓電路的缺點。

　　輸入電流不連續(斬波)。

　　輸出電流也不連續(斬波)。

　　輸出總是與輸入反向(注意電容的極性)，但是幅度可以小于或大于輸入。

　　“反激”變換器實際是降壓-升壓電路隔離(變壓器耦合)形式。

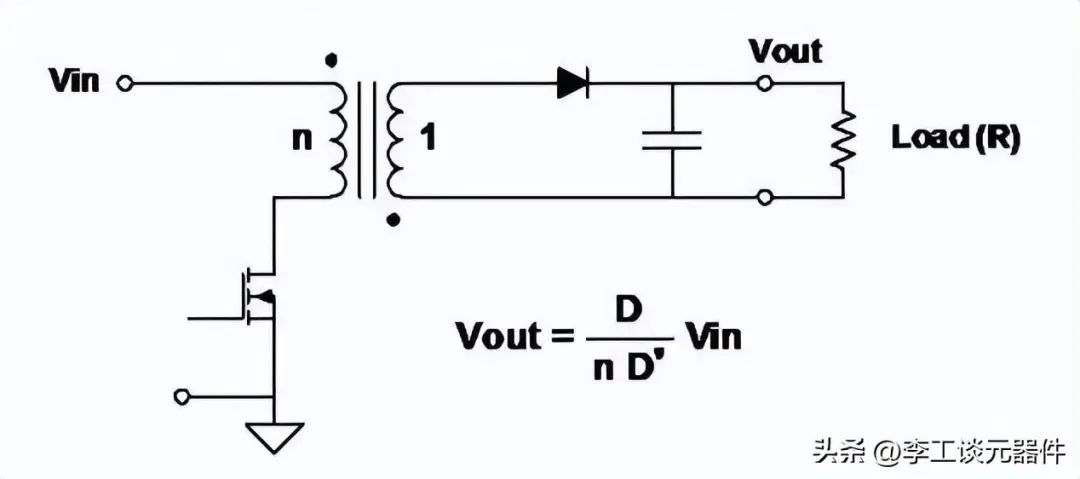

　　4、Flyback 反激

　　Flyback 反激

　　如降壓-升壓電路一樣工作，但是電感有兩個繞組，而且同時作為變壓器和電感。

　　輸出可以為正或?yàn)樨?fù)，由線圈和二極管的極性決定。

　　輸出電壓可以大于或小于輸入電壓，由變壓器的匝數比決定。

　　這是隔離拓?fù)浣Y(jié)構中最簡單的。

　　增加次級繞組和電路可以得到多個輸出。

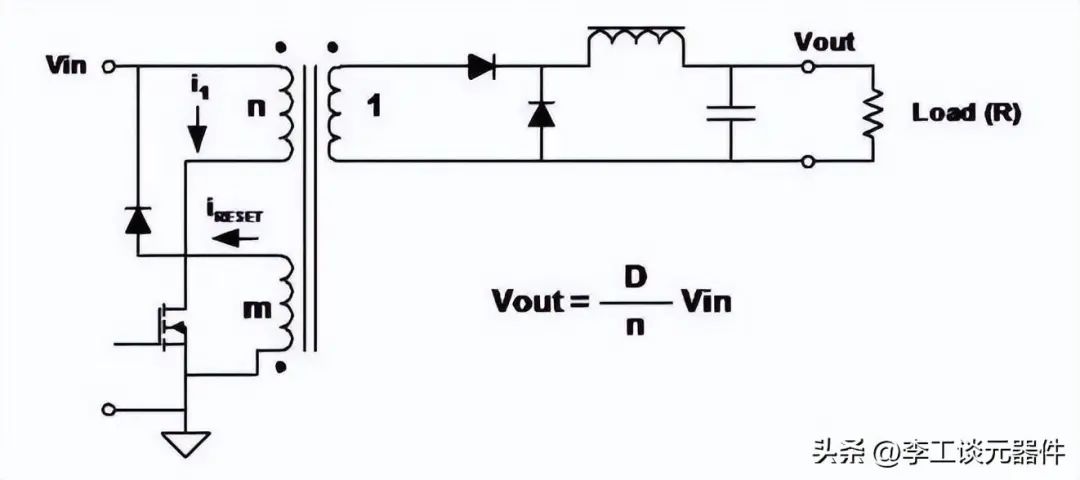

　　5、Forward 正激

　　Forward 正激

　　降壓電路的變壓器耦合形式。

　　不連續的輸入電流，平滑的輸出電流。

　　因?yàn)椴捎米儔浩?，輸出可以大于或小于輸入，可以是任何極性。

　　增加次級繞組和電路可以獲得多個輸出。

　　在每個開關周期中必須對變壓器磁芯去磁。常用的做法是增加一個與初級繞組匝數相同的繞組。

　　在開關接通階段存儲在初級電感中的能量，在開關斷開階段通過另外的繞組和二極管釋放。

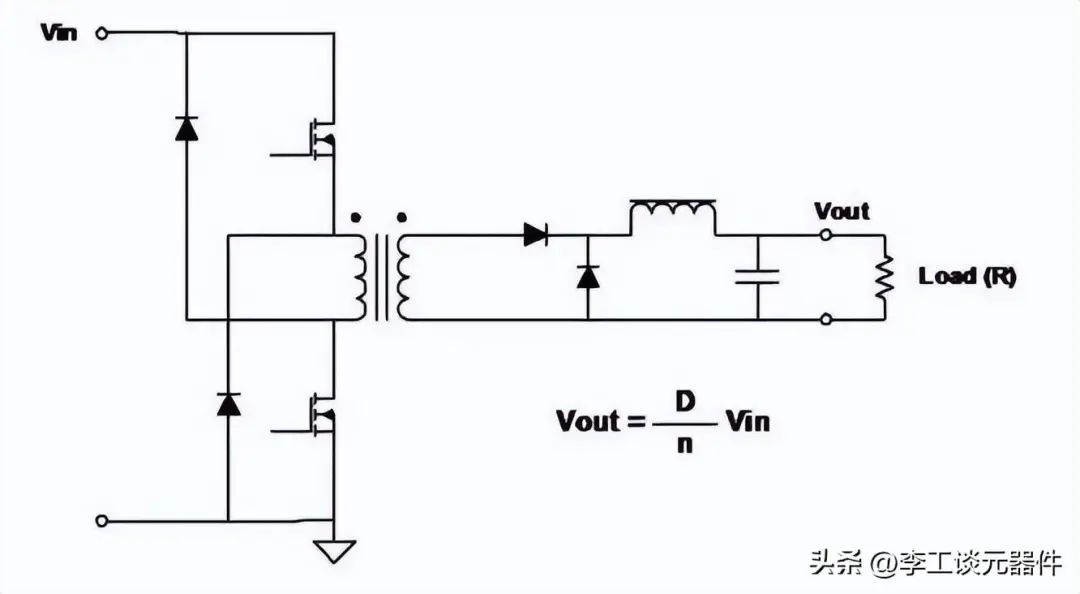

　　6、Two-Transistor Forward 雙晶體管正激

　　Two-Transistor Forward 雙晶體管正激

　　兩個開關同時工作。

　　開關斷開時，存儲在變壓器中的能量使初級的極性反向，使二極管導通。

　　主要優點：每個開關上的電壓永遠不會超過輸入電壓;無需對繞組磁道復位。

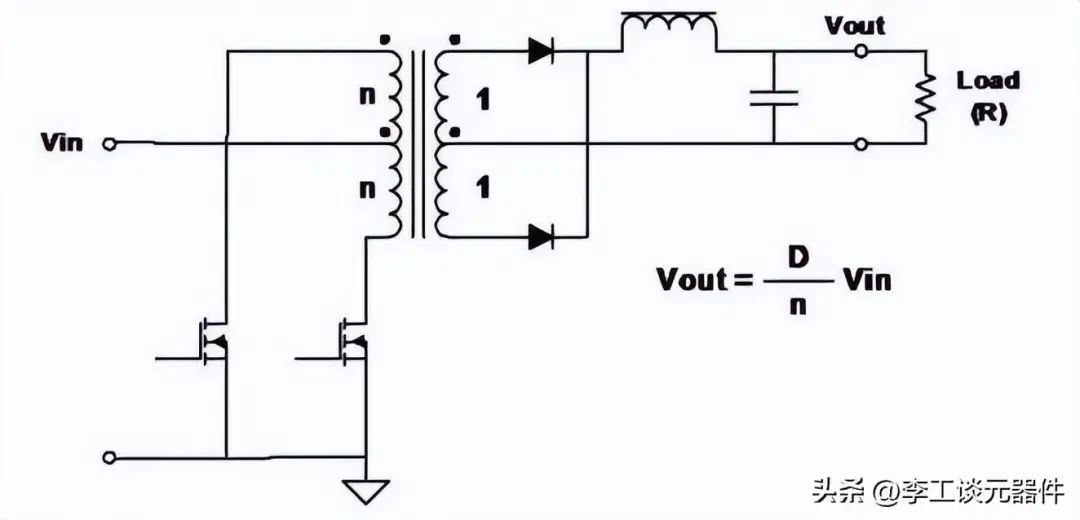

　　7、Push-Pull 推挽

　　Push-Pull 推挽

　　開關( FET )的驅動不同相，進行脈沖寬度調制( PWM )以調節輸出電壓。

　　良好的變壓器磁芯利用率——在兩個半周期中都傳輸功率。

　　全波拓?fù)浣Y(jié)構,所以輸出紋波頻率是變壓器頻率的兩倍。

　　施加在 FET 上的電壓是輸入電壓的兩倍。

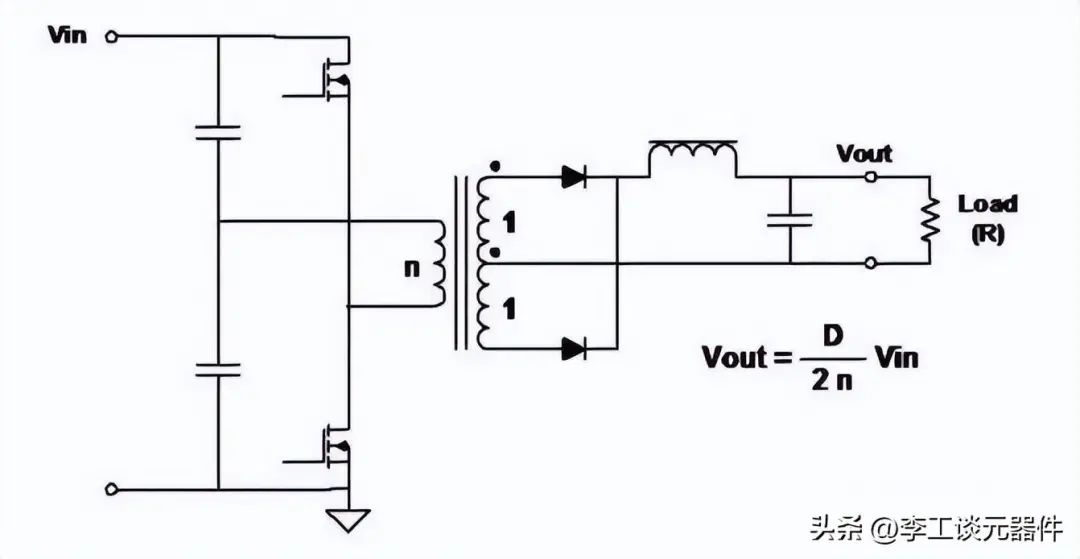

　　8、Half-Bridge 半橋

　　Half-Bridge 半橋

　　較高功率變換器極為常用的拓?fù)浣Y(jié)構。

　　開關的驅動不同相，進行脈沖寬度調制以調節輸出電壓。

　　良好的變壓器磁芯利用率——在兩個半周期中都傳輸功率。而且初級繞組的利用率優于推挽電路。

　　全波拓?fù)浣Y(jié)構，所以輸出紋波頻率是變壓器頻率的兩倍。

　　施加在 FET上的電壓與輸入電壓相等。

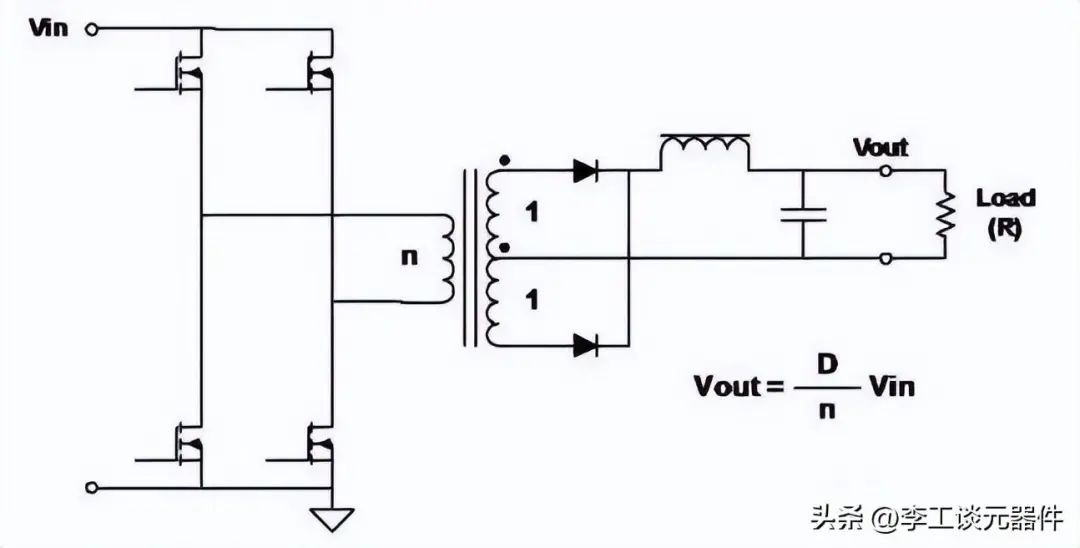

　　9、Full-Bridge 全橋

　　Full-Bridge 全橋

　　較高功率變換器最為常用的拓?fù)浣Y(jié)構。

　　開關以對角對的形式驅動，進行脈沖寬度調制以調節輸出電壓。

　　良好的變壓器磁芯利用率——在兩個半周期中都傳輸功率。

　　全波拓?fù)浣Y(jié)構，所以輸出紋波頻率是變壓器頻率的兩倍。

　　施加在 FETs上的電壓與輸入電壓相等。

　　在給定的功率下，初級電流是半橋的一半。

　　10、SEPIC 單端初級電感變換器

　　SEPIC 單端初級電感變換器

　　輸出電壓可以大于或小于輸入電壓。

　　與升壓電路一樣，輸入電流平滑，但是輸出電流不連續。

　　能量通過電容從輸入傳輸至輸出。

　　需要兩個電感。

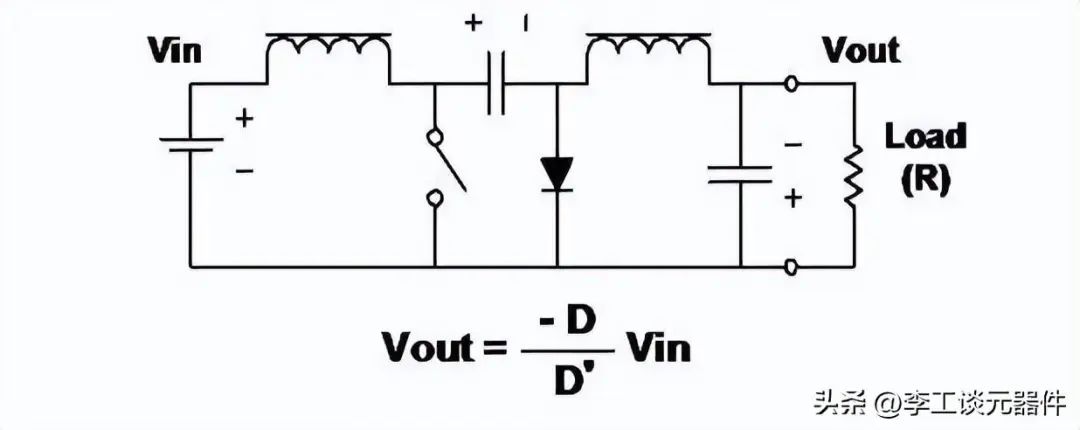

　　11、C’uk(Slobodan C’uk的專利)

　　C’uk(Slobodan C’uk的專利)

　　輸出反相。

　　輸出電壓的幅度可以大于或小于輸入。

　　輸入電流和輸出電流都是平滑的。

　　能量通過電容從輸入傳輸至輸出。

　　需要兩個電感。

　　電感可以耦合獲得零紋波電感電流。

　　三、電路工作的細節

　　下面講解幾種拓?fù)浣Y(jié)構的工作細節。

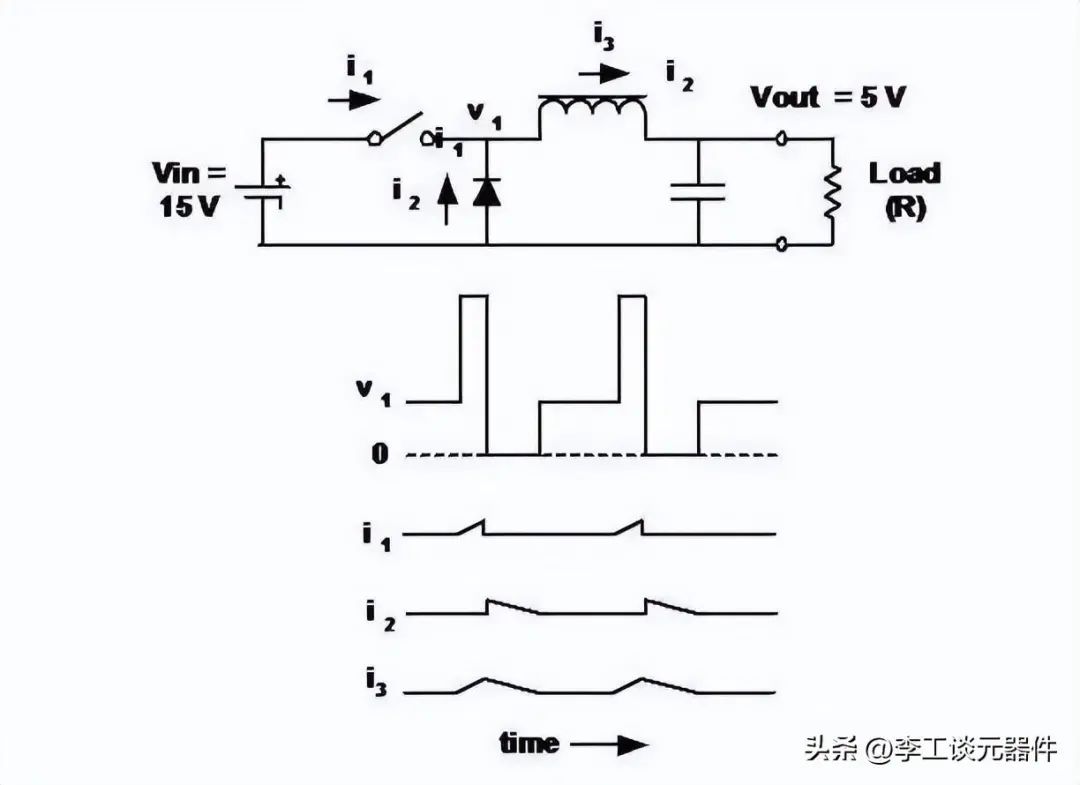

　　1、Buck-降壓調整器-連續導電

　　Buck-降壓調整器-連續導電

　　電感電流連續。

　　Vout 是其輸入電壓(V1)的均值。

　　輸出電壓為輸入電壓乘以開關的負荷比(D)。

　　接通時，電感電流從電池流出。

　　開關斷開時電流流過二極管。

　　忽略開關和電感中的損耗，D與負載電流無關。

　　降壓調整器和其派生電路的特征是：輸入電流不連續(斬波)，輸出電流連續(平滑)。

　　2、Buck-降壓調整器-臨界導電

　　Buck-降壓調整器-臨界導電

　　電感電流仍然是連續的，只是當開關再次接通時“達到”零。這被稱為“臨界導電”。輸出電壓仍等于輸入電壓乘以D。

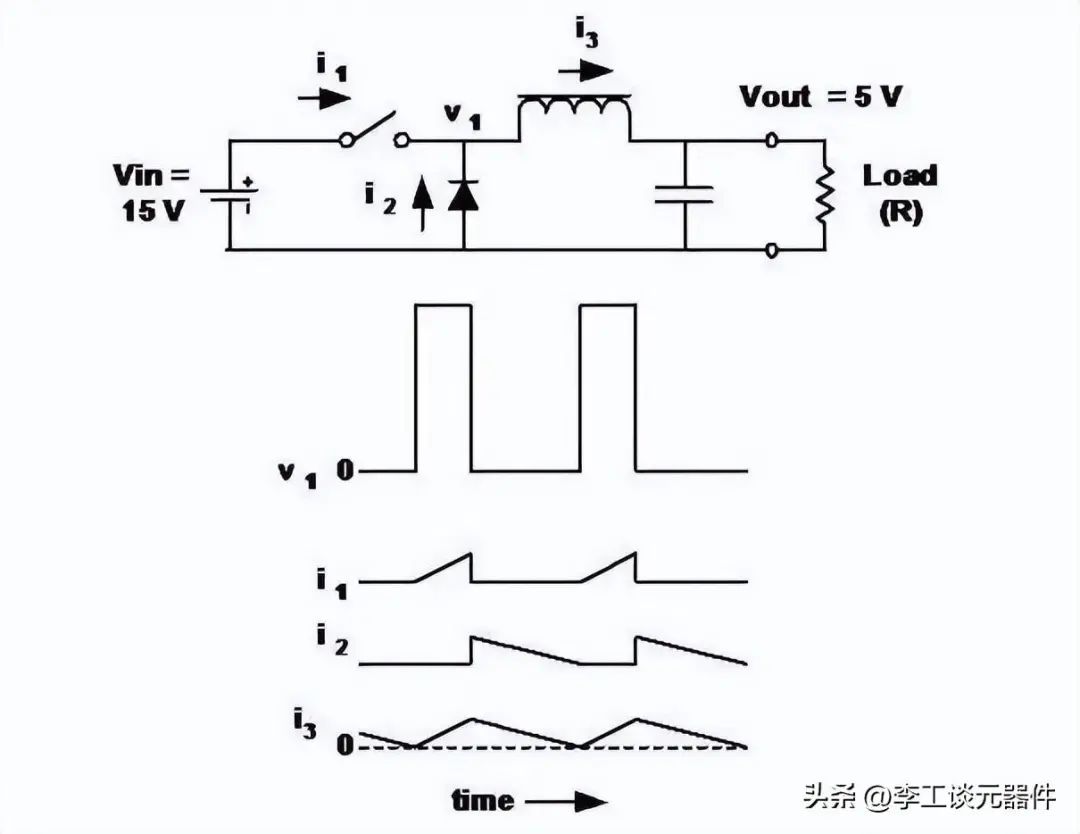

　　3、Buck-降壓調整器-不連續導電

　　Buck-降壓調整器-不連續導電

　　在這種情況下，電感中的電流在每個周期的一段時間中為零。

　　輸出電壓仍然(始終)是v1的平均值。

　　輸出電壓不是輸入電壓乘以開關的負荷比(D)。

　　當負載電流低于臨界值時，D隨著負載電流而變化(而Vout保持不變)。

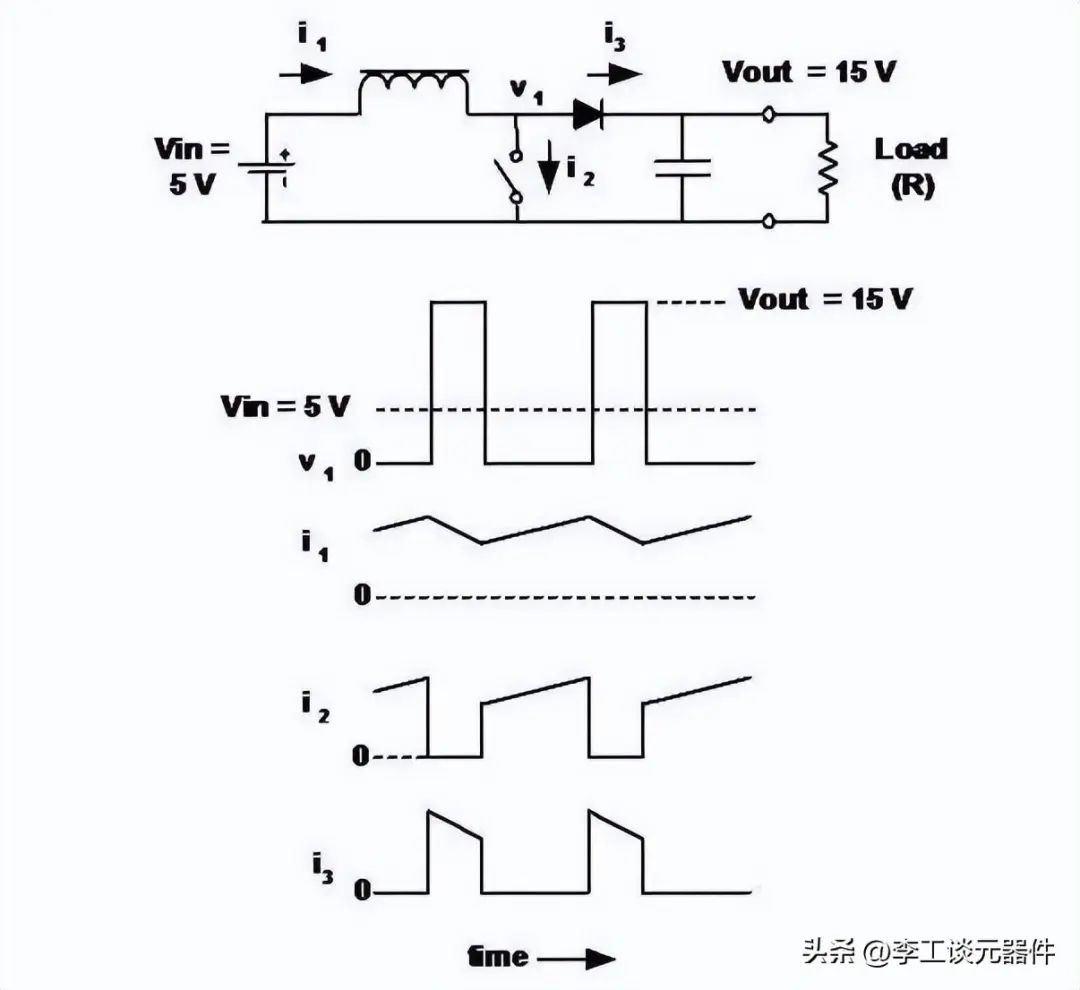

　　4、Boost 升壓調整器

　　Boost 升壓調整器

　　輸出電壓始終大于(或等于)輸入電壓。輸入電流連續，輸出電流不連續(與降壓調整器相反)。

　　輸出電壓與負荷比(D)之間的關系不如在降壓調整器中那么簡單。在連續導電的情況下：

　　在本例中，Vin = 5, Vout = 15, D = 2/3.Vout = 15，D = 2/3.

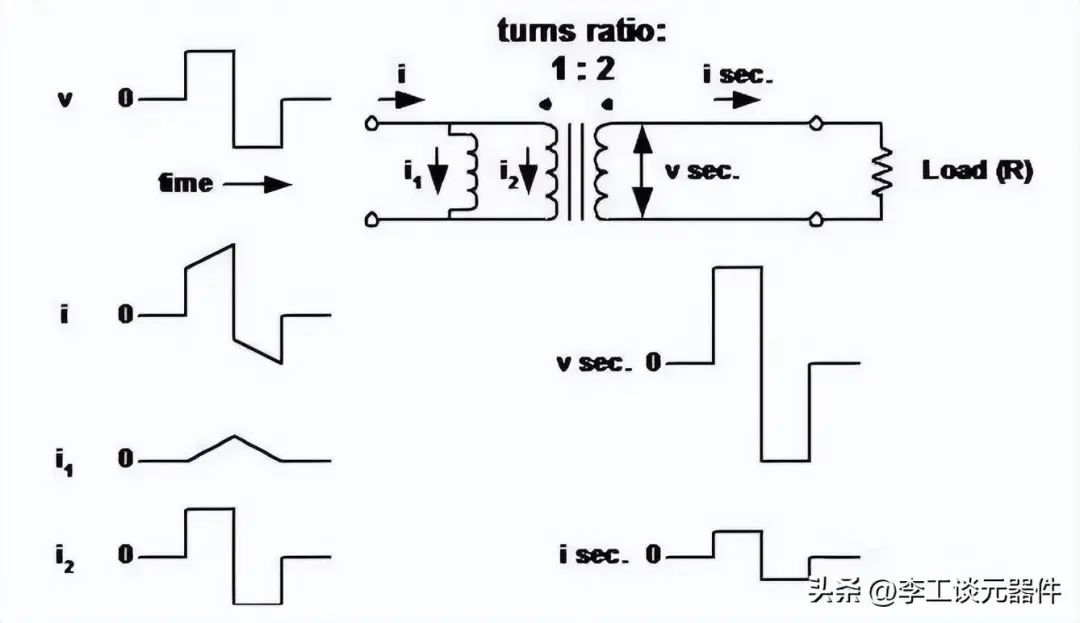

　　5、變壓器工作(包括初級電感的作用)

　　變壓器工作

　　變壓器看作理想變壓器，它的初級(磁化)電感與初級并聯。

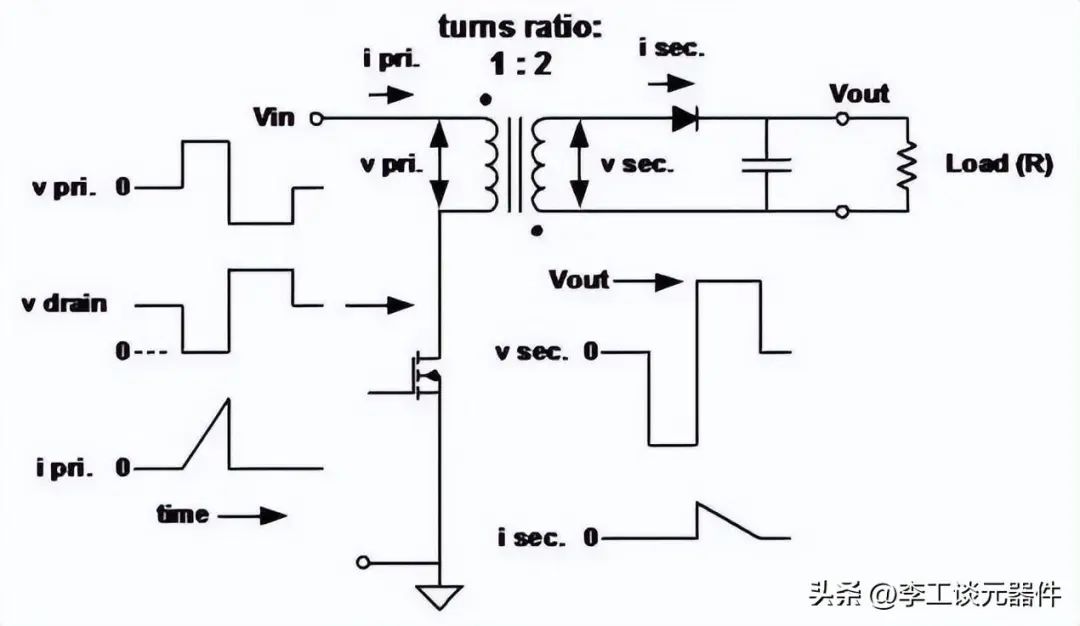

　　6、反激變壓器

　　反激變壓器

　　此處初級電感很低，用于確定峰值電流和存儲的能量。當初級開關斷開時，能量傳送到次級。

　　7、Forward 正激變換變壓器

　　Forward 正激變換變壓器

　　初級電感很高，因?yàn)闊o(wú)需存儲能量。

　　磁化電流(i1)流入 “磁化電感”，使磁芯在初級開關斷開后去磁(電壓反向)。

　　四、總結

　　本文回顧了目前開關式電源轉換中最常見的電路拓?fù)浣Y(jié)構。除此之外還有許多拓?fù)浣Y(jié)構，但大多是這些拓?fù)涞慕M合或變形。

　　每種拓?fù)浣Y(jié)構包含獨特的設計權衡：施加在開關上的電壓，斬波和平滑輸入輸出電流，繞組的利用率。

　　選擇最佳的拓?fù)浣Y(jié)構需要研究：輸入和輸出電壓范圍，電流范圍，成本和性能、大小和重量之比。
